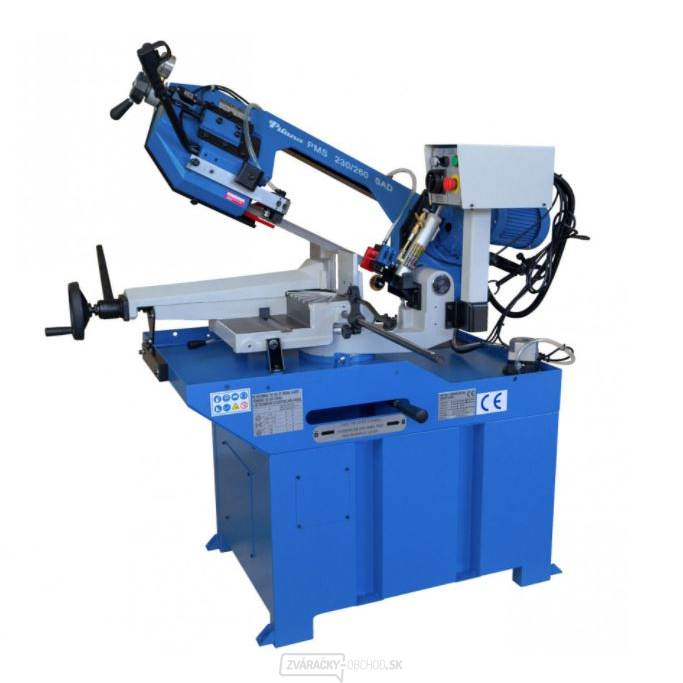

Pilana pásová píla na kov PMS 230/260 SAD

Pásová píla s bezkonkurenčnou tuhosťou a robustnosťou, ktorá sa odráža v jej váhe. Stroj je určený do všetkých prevádzok vrátane tých nepretržitých. Vysoká kvalita spracovania jednotlivých dielov zaručuje dlhú živnosť celého ústrojenstva.

Na píle možno deliť konštrukčná oceľ aj legovanú oceľ v rôznej profiláciu do maximálnej hrúbky 1 mm vrátane plných tyčí až do priemeru 230 mm, ďalej možno využiť prídavné príslušenstvo pre rezanie viac tyčí naraz. Konštrukcia stroja je odsvědčená a nemenná, čo zaisťuje stabilné dodávky všetkých komponentov stroja aj po desiatich rokoch prevádzky.

Ak hľadáte pásovú pílu, na ktorú sa môžete spoľahnúť v každej situácii, tak model SAD je tou najlepšou voľbou.

Rameno pásové píly:

  • Rameno píly je jeden celistvý odliaty kus liatiny, čo je u kĺbových pil najlepšie možné riešenie. Liatina vďaka svojim mechanickým vlastnostiam výborne absorbuje mikro-vibrácie, ktoré vznikajú pri každom delení pílovým pásom. Celková konštrukcia ramena teda zvyšuje životnosť pílového pásu, pretože elimináciou mikro-vibrácií dôjde k zníženiu trenia medzí HSS zubom pílového pásu a rezanú ocelí.
  • Robustné rameno píly je usadené na kĺbe s nezničiteľnými kužeľovými ložiskami. Jeho vyváženie je prispôsobené tak, aby obsluhe stačilo vyvinúť len málo sily pre jeho zdvihnutie aj bez pomocou proti vratných pružín pre ručné rezanie. Liatinové rameno píly je vybavené ukazovateľom napnutie pásov s automatickou detekciou pretrhnutého pásu.

Rezanie úkosov:

  • Gravitačné pásová píla má jednoduché nastavenie ramena do uhla pomocou ručnej zaisťovacej páky. Na ľavú stranu až do uhla 60 °, kde možno rezať maximálnou do Ø90 mm. Pri nastavení ramena do uhla 45 ° je možné rezať až do Ø150 mm.

Ručné a gravitačné možnosť rezania:

  • Pre menšie rozmery a profilovú oceľ možno využiť ručný mód, kde je prietok na gravitačným valci povolený na maximum a proti vratnej pružiny sú nastavené tak, aby zaisťovali mierny odpor obsluhe píly pri tlaku do rezu. Tento sytém umožňuje plynulejšie regulovať ľudskú silu pri tlaku ramena do rezu.
  • Pás sa spúšťa na rukoväti pripevnené k ramenu.
  • Neodmysliteľnou súčasťou je gravitačná prietokový hydraulický valec, ktorý umožňuje nastavenie plynulého pohybu ramena do rezu. Natavenie posuvu do rezu na valci je presné a umožňuje Vám presne reagovať na daný prierez rezaného materiálu na píle, ktorý sa v priebehu rezu mení.
  • Pri zvýšenie záťaže, ktorú sprevádza zvýšenie vibrácií a hluku možno posuv jednoducho stiahnuť a docieliť čo najpresnejšieho rezu a čo najvyššie životnosti pílového pásu. Na prietokovom valci je koncový spínač, ktorý vypne beh pílového pásu po dokončení rezu, čo je výhodné u väčších prierezov, kde samotný rez trvá aj niekoľko minút.

Upínanie materiálu:

  • Osvedčený systém upínania materiálu, kde rýchlo nastavíte polohu posuvné čeľuste zveráka za pomocou ručného kolesa.
  • K pevnému uchopenie materiálu slúži polohovateľná liatinová páka, tá zaistí pevné zovretie rôznych profiláciou materiálu vr. rotačných tyčí, kde sú styčné body uchopenie najmenší.
  • Pevné uchopenie materiálu vo zveráku je veľmi dôležité, pretože akýkoľvek pohyb deleného materiálu pri reze znamená zničenie pílového pásu.
  • Robustný zverák má jednoduchý systém prestavenia pozície pre rýchle nastavenie píly pre rezanie pod uhlom na ľavú i pravú stranu.

Čistiaca kefka:

  • Píla má voľne uložený čistiaca kefka, ktorý vynáša oceľové triesky zo zubovej medzery pílového pásu, a tým predlžuje jeho životnosť.
  • Kefka dá výškovo nastaviť podľa jeho postupného opotrebenia.

Karbidové vedenie pílového pásu:

  • Vodiace kocky pre pílový pás sú zo spekaného karbidu pre čo najvyššiu oteruvzdornosť a tepelnú odolnosť.
  • V karbidoch sú vybrúsené drážky, ktoré slúžia pre lepší rozvod chladiacej kvapaliny medzí vodítkami a pílovým pásom. S karbidovými vodítkami pílového možno jednoducho manipulovať pre nastavenie čo ideálne medzery.
  • Pílový pás má šírku 27 mm.

Chladenie píly:

  • Chladenie píly je praktický vyvedené do vodiacich kociek pre čo najvyššiu účinnosť chladenia.
  • Cyklus chladenie sa spúšťa automaticky s pílových pásom a možno ho ľahko regulovať na škrtiacim ventilu.
  • Nádrž chladenie je ľahko dostupná pre pohľadné čistenie.
  • Súčasti píly je odkvapkávací plech.

Technické parametre:

Napätie: 400 V
Motor: 1,1 kW
Rozmer pásu: 2460 x 27 x 0,9 mm
Rýchlosť pásu: 36, 72 m/min.
Maximálny rezný priemer: 230 mm
Rozmery stroja: 1760 x 1220 x 1810 mm
Hmotnosť stroja: 280 kg
Hmotnosť balenia: 330 kg

Maximálne rozmery rezaného materiálu:
Profil guľatý/Profil štvorcový/Profil obdĺžnikový
0 ° 230 mm/220 x 220 mm/260 x 110 mm
45 ° 150 mm/145 x 145 mm/200 x 125 mm
60 ° 90 mm/85 x 85 mm/-
45 ° (L) 110 mm/110 x 110 mm/160 x 110 mm
