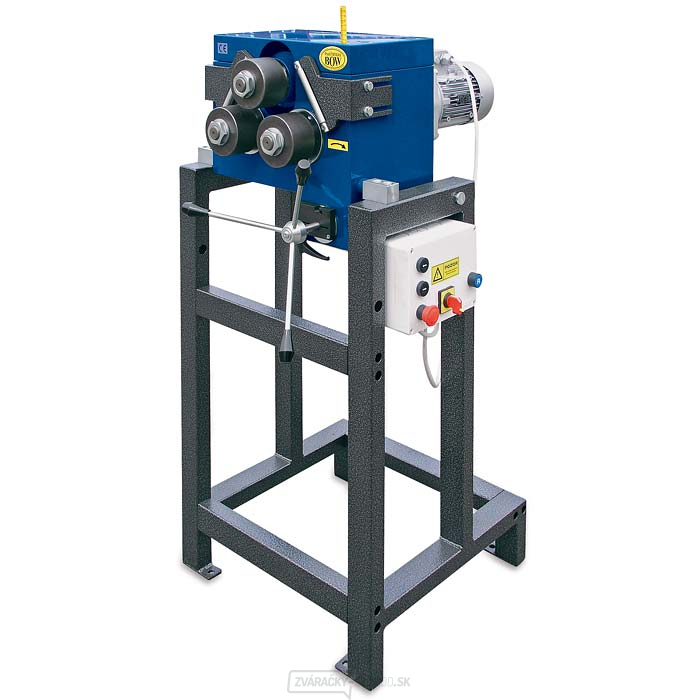

Zakružovačka profilov s ručným ovládaním Z 080

Zakružovačka profilov model 080 je určená na zakružovanie tyčí štvorcového, obdĺžnikového a kruhového prierezu, jeklov, profilov L a T a trubiek do tvaru kruhov, oblúkov, prípadne i špirál z materiálov schopných tvárnenia za studena.

Popis:

  • Hriadele stroje a ozubené kolesá sú tepelne spracované a brúsené
  • Všetky tri kladky sú trvale poháňané
  • Stredná kladka je plynule ručne prestaviteľná, odmeriavanie polohy je optické
  • Zakružovanie je možné vo vertikálnej aj v horizontálnej rovine
  • Zakružovačka je dodávaná aj v prevedení s nožným ovládaním - model 080-1
  • Mechanické zaistenie polohy strednej kladky
  • Mnohokrát osvedčená kvalita
  • Optické odmeriavanie polohy strednej kladky pomocou merítka
  • Tuhá konštrukcia stojanu s možnosťou ukotvenia do podlahy
  • Možnosť prevedenia »VARIO« pre plynulou reguláciou otáčok pomocou Vario jednotky Lenza 0,75 kW vr. montáže (voliteľné príslušenstvo)



profil

Rozmer (mm)

Min. polomer (mm)

profil

Rozmer (mm)

Min. polomer (mm)

20 × 3
30 × 6
50 × 8

90
90
200

30 × 6
60 × 10

90
200
10 × 10
15 × 15
20 × 20		 90
100
200		 Ø 10
Ø 16
Ø 25		 90
100
300
35 × 3 200 30 × 4 1000
40 × 40 × 5 400 30 × 4 300
40 × 20 × 4 300 40 × 20 × 4 400
G 3/8"
G 3/4"
G 5/4"		 130
220
1500		 20 × 1,5
42 × 2		 150
400
15 × 15 × 1,5
20 × 20 × 1,5
25 × 25 × 3		 150
200
300		 20 × 10
30 × 15
40 × 20		 250
400
800
20 × 10
30 × 15
50 × 20		 250
400
700


Technické parametre:
 Počet poháňaných kladiek: 3
Štandardná priemer kladiek: 104 mm
Priemer hriadeľom: 45 mm
Rozteč bočných hriadeľov: 160 mm
Šírka kladiek max .: 60 mm
Rozmery základne: 570 × 540 mm
Príkon: 1100 W
Elektrické pripojenie: 400 V
Pracovná výška: 960 mm
Hmotnosť: 180 kg

Rozsah dodávky:
 Hladké kladky - 3 ks
