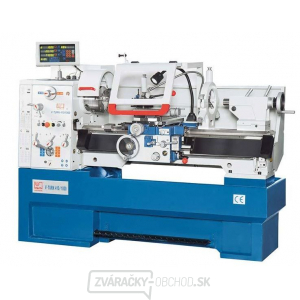

Popis produktu
- vr. indikácia polohy 3 os s integr. indikáciou otáčok vretena, komplet zmontované
- V-konštánt - otáčky vretena sú pri čelnom sústruženie prispôsobované meniacemu sa priemeru obrobku - takmer konštantnú rezná rýchlosť na hrote noža umožňuje kvalitu povrchu, ktorá je porovnateľná s výsledkami sústruženie na CNC strojoch
- solídny základňu tvorí silne rebrované lôžka s masívnym jednodielnym liatinovým podstavcom
- široké, tvrdené a brúsené vodiace dráhy zaručujú najlepšie výsledky sústruženie a dlhú životnosť
- motor hlavného vretena s výkonom 5,5 kW pre silové obrábanie
- otáčky vretena plynule nastaviteľné v rozsahoch 30-550 a 50-3000 min-1
- mikrometrický a revolverový doraz sériovo
- nenáročná údržba vďaka centrálnemu mazanie na suportu
- obsiahle funkcie jednotky zobrazenie polohy X.Pos boli doplnené digitálnym zobrazením otáčok a ľahko programovateľnými dodatočnými funkciami
- značne dimenzovaná ložiská vretená a presné hlavné vreteno pre vynikajúcu presnosť otáčania
- prevodovka hlavného vretena s kalenými a brúsenými kolesami a hriadeľmi, s pokojným chodom a stabilnými otáčkami
Indikácia polohy 3 os
- vyššiu pracovnú presnosť
- menšie poruchovosť
- veľká výrobná spoľahlivosť
- podstatná úspora času
- zvýšenie produktivity
- optimálne čitateľné zobrazenie
- vlastnosti sú potrebám užívateľa
- prehľadne usporiadaná klávesnica
- rozlíšenie 0,01/0,005 mm
- zadávanie hodnôt súradníc
- zachovanie polohy osí pri vypnutom zobrazení
- zásobník pre 10 nástrojov
- prepínanie polomer/priemer
- prepočet mm/inch
- zobrazenie horných saní (Z0) a saní lôžko (Z1) u sústruhov, buď oddelene, alebo v rozdielovom/súčtovom spojenia
štandardná výbava
- 3 zobrazenie polohy v troch osiach
- štvorčeľusťové lícna doska Ø 250 mm
- upínacie kruhová doska Ø 350 mm
- výmenná kolesá
- Hlava rýchloupínacieho držiaku nožov WB
- Rýchloupínací držiak nožov WBD 25120
- systém chladenia chladiacou kvapalinou
- pevná a pohyblivá luneta
- revolverový doraz
- mikrometrický doraz
- vaňa na triesky
- stena chrániace proti striekajúcej kvapaline
- ochranný štít suportu
- ochrana skľučovadla
- nožná brzda
- pracovné svietidlo LED
- závitové hodinky
- ovládacie nástroj
- prevádzkový návod
technické parametre
| šírka hrotov | 1.000 mm |
| výška hrotov | 205 mm |
| obežný priemer stroja nad lôžkom | 380 mm |
| obežný priemer stroja nad mostíkom | 580 mm |
| Obežný priemer nad suportom | 255 mm |
| dĺžka mosta | 250 mm |
| šírka lôžka | 250 mm |
| dráha pojazdu - os X | 210 mm |
| dráha pojazdu - os Z1 | 140 mm |
| rozsah naklápania horných saní | 45 ° |
| rozsah otáčok, vysoké | 550 - 3.000 1/min |
| rozsah otáčok, nízke | 30 - 550 1/min |
| vŕtanie vretena | 52 mm |
| upnutie vretena | Camlock D1-6 |
| kužeľ vretena | MK 6 |
| posuv - os X | 0,025 - 0,85 mm/ot. |
| posuv - os Z | 0,05 - 1,7 mm/ot. |
| rezanie závitov, metrické | (39) 0,2-14 mm |
| rezanie závitov, diametrálny | (21) 8-44 DP |
| rezanie závitov, modulové | (18) 0,3 - 3,5 mm |
| rezanie závitov, Withworth | (45) 2-72 TPI |
| priemer pinoly koníka | 50 mm |
| kužeľ koníka | MK 4 |
| zdvih pinoly koníka | 120 mm |
| priečne nastavenie koníka | 13 mm |
| výkon motora hlavného pohonu | 5,5 kW |
| napájacie napätie | 400 V |
| rozmery | 1,94x1x1,32 m |
| hmotnosť | 1.200 kg |
| SKU | 300820 |
