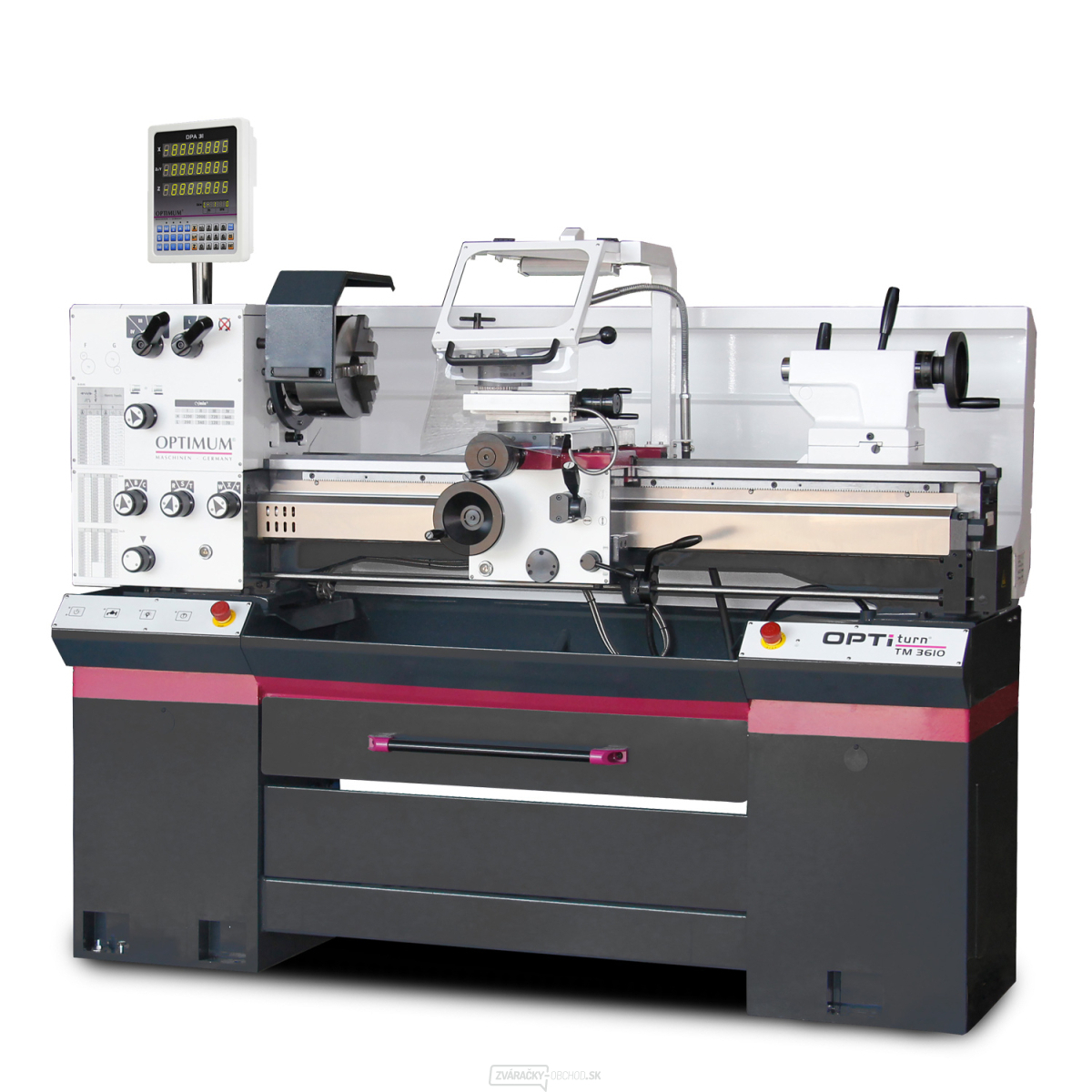

Sústruh OPTIturn TM 3610 D



Plne vybavený sústruh s vodiacou a ťažnou skrutkou, s digitálnym odmeriavaním polohy DPA 31 Plus.


- Kalené a brúsené vedenie osi Z
- Zaručená hádzavosť čela vretena 0,015 mm
- Uchytenie vretena Camlock DIN ISO 702-2 č. 5
- Digitálne odmeriavanie polohy DPA 31 Plus
- Spínač ochrany motora
- Hlavný motor s elektrickou brzdou
- Možnosť prepínania smeru otáčania (v smere/proti smeru hodinových ručičiek) na suporte
- Dvojkanálová bezpečnostná elektronika
- Spínač s výpočtom životnosti testovaný podľa EN ISO 13849
- Dokonale súosé hlavné vreteno zaisťuje vysokú nosnosť vďaka presným kuželíkovým ložiskám
- Bezpečnostné zariadenia zabraňujúce súčasnej prevádzke závitovania a posuvového mechanizmu
- Bezpečnostné ručné kolesá s funkciou odpojenia na osiach X a Z
- Všetky ozubené kolesá posuvového ústrojenstva z ocele, kalené a brúsené, hriadele na ihlových ložiskách
- Všetky komponenty mazané v olejovom kúpeli
- Jednoduché ovládanie posuvu
- Jedna poloha výmenného ozubeného kolesa
- Rozvádzač pre lepšie riadenie stroja
- Chladiace čerpadlo s nádržou a ukazovateľom hladiny. Nádrž je vyberateľná pre ľahké čistenie
- LED osvetlenie stroja v telese stroja
- Základ stroja z pevnej oceľovej konštrukcie
- Núdzové vypínače na pravej aj ľavej strane
- Uzamykateľný hlavný vypínač
- Trojčeľusťové skľučovadlo súčasťou dodávky
- SWH súčasťou dodávky
-
- Digitálne odmeriavanie polohy DPA 31 Plus
- Prehľadná fóliová klávesnica
- Vysoká pracovná presnosť
- Znížené percento chýb
- Meracia lišta s čítacou hlavou na pozdĺžnom suporte
- Magnetické pásky na priečnom a nožovom suporte

Obsahuje:
- Digitálne odmeriavanie polohy DPA 31 Plus
- 3-čeľusťové skľučovadlo ø 200 mm
- Pevná luneta Ø 7 - Ø 102 mm
- Pohyblivá luneta Ø 10 - Ø 60 mm
- LED pracovné osvetlenie
- Redukčné puzdro MK 6/MK 4
- Pevný hrot MK 4
- Rýchloupínací držiak nástrojov SWH 3-E
- Držiak typu D 20 × 100 pre štvorhranný nôž 18 mm
- Olejová náplň
- Prevádzkové náradie


Výška hrotu: 180 mm
Max. točný priemer nad ložom : 360 mm
Max. točný priemer nad suportom : 225 mm
Vzdialenosť medzi hrotmi: 1000 mm
Kužeľ vretena : MK6
Upnutie vretena : Camlock DIN ISO 702-2 č. 5
Otáčky : 70-2400ot/min
Plynulá zmena otáčok : Nie
Počet rýchlostných stupňov: 8
Priechod vretena : 52 mm
Kužeľ pinoly koníka : MK3
Priemer pinoly: 420 mm
Posuv pozdĺžny: 0.052 -1.392 mm/ot. (32 )
Posuv priečny: 0.014 -0.38 mm/ot. (32 )
Max. posuv nožového suportu : 100 mm
Max. posuv priečneho suportu : 170 mm
Závit metrický: 0.4 - 7 mm/ot. (26 )
Závit palcový : 56 - 4 záv./1“ (34 )
Príkon : 2.2 kW
Elektrické pripojenie : 400 V
Rozmery (š × v × h) : 1964×1475×869mm
Hmotnosť : 680 kg
