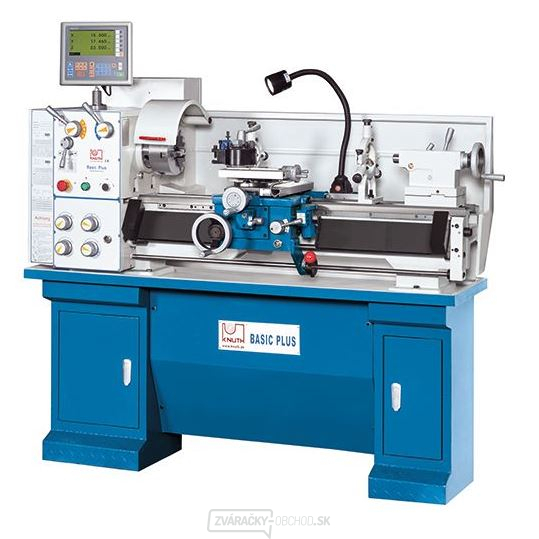

Sústruh Basic Plus

  • kolesá prevodov hlavného vretena kalená a brúsená
  • prelomenie lože
  • Hlavné vreteno s upínaním Camlock D1-4", otvor Ø 38 mm, vedené v 2 nastaviteľných presných ložiskách
  • nastaviteľné uloženie hlavného vretena
  • pre sústruženie kužeľa možno koník posunúť o 10 mm
  • Prevodovka s posuvnými kolesami pre zmenu smeru posunu
  • vedenie nastaviteľná klinovými lištami
  • lôžka z šedej liatiny, dvojité prizmatické vedenie, tvrdené a brúsené

Indikácia polohy 3 os

  • vyššiu pracovnú presnosť
  • menšie poruchovosť
  • veľká výrobná spoľahlivosť
  • podstatná úspora času
  • zvýšenie produktivity
  • optimálne čitateľné zobrazenie
  • vlastnosti sú potrebám užívateľa
  • prehľadne usporiadaná klávesnica
  • rozlíšenie 0,01/0,005 mm
  • zadávanie hodnôt súradníc
  • zachovanie polohy osí pri vypnutom zobrazení
  • výpočet kruhu
  • funkcie kalkulačky
  • zásobník pre 10 nástrojov
  • prepínanie polomer/priemer
  • prepočet mm/inch
  • namontovanie bez problémov a prevádzku bez údržby
  • zobrazenie horných saní (Z0) a saní lôžko (Z1) u sústruhov, buď oddelene, alebo v rozdielovom/súčtovom spojenia

štandardná výbava

  • 3 zobrazenie polohy v troch osiach
  • trojčeľusťové skľučovadlo Ø 160 mm
  • štvorčeľusťové lícna doska Ø 200 mm
  • upínacie kruhová doska Ø 250 mm
  • Rýchloupínací držiak nožov WAD 1675
  • Hlava rýchloupínacieho držiaku nožov WA
  • pevná a pohyblivá luneta
  • vaňa na triesky
  • stena chrániace proti striekajúcej kvapaline
  • ochrana skľučovadla
  • podstavec
  • výmenná kolesá
  • redukčné púzdra
  • pevné hroty (strediaci hroty)
  • závitové hodinky
  • ovládacie nástroj
  • prevádzkový návod
technické parametre
pracovný priestor
šírka hrotov 810 mm
obežný priemer stroja nad lôžkom 300 mm
Obežný priemer nad suportom 178 mm
obežný priemer stroja nad mostíkom 430 mm
šírka lôžka 180 mm
dráha pojazdu
dráha pojazdu - os X 155 mm
dráha pojazdu - os Z1 95 mm
rozsah naklápania horných saní 60 °
hlavné vreteno
otáčky vretena (9) 60 - 1.550 1/min
vŕtanie vretena 38 mm
upnutie vretena Camlock D1-4
kužeľ vretena MK 5
posuv
posuv - os X 0,014 - 0,38 mm/ot.
posuv - os Z 0,052 - 1,392 mm/ot.
rezanie závitov
rezanie závitov, metrické (26) 0,4-7 mm
rezanie závitov, Withworth (34) 4-56 TPI
koník
priemer pinoly koníka 32 mm
kužeľ koníka MK 3
zdvih pinoly koníka 100 mm
priečne nastavenie koníka 10 mm
výkony pohonov
výkon motora hlavného pohonu 1,1 kW
napájacie napätie 400 V
miery a váhy
rozmery 1,6x0,75x1,27 m
hmotnosť 520 kg
SKU 300809
