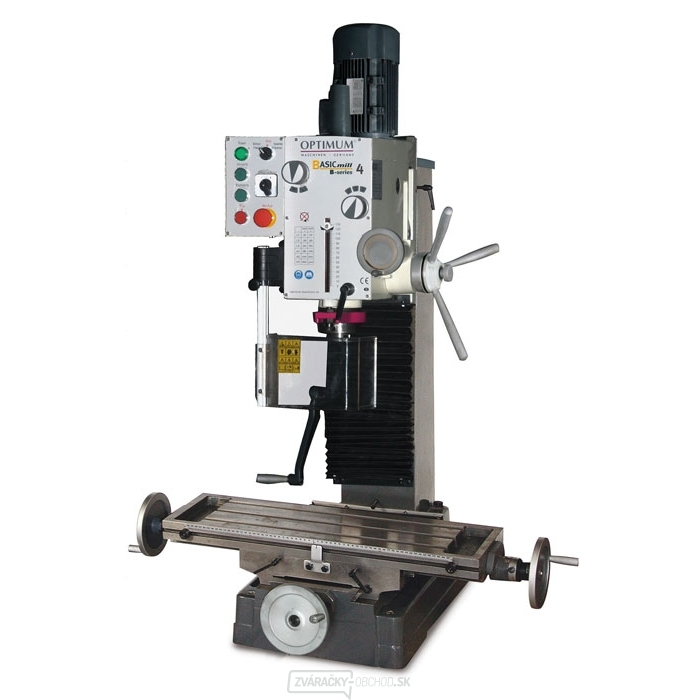

Vrtačko-frézka OPTImill MB 4
Univerzálne a presná prevodová vrtačko-frézka s 12 rýchlosťami otáčok. Výškovo prestaviteľná frézovacia hlava, sklopná o ± 60 °. Ťažké liatinové prevedenie. Masívne, povrchovo presne obrobený krížový stôl. Nastaviteľné klinové lišty. Šesť prevodových stupňov v kombinácii s dvojstupňovým motorom poskytuje dvanásť rýchlosťou. Chod vpravo-vľavo. Posuv pinoly pomocou troch pákových rukoväťou (vŕtanie). Jemný posuv pinoly ručným kolieskom. Závitovacie cyklus pre ľahkú výrobu závitov. Vo vretene je umiestnený otvor umožňujúci vyrazenie nástroje, popr. redukcie.
Technické parametre:
Vŕtací výkon trvalý | oceľ 28 mm
Vŕtací výkon max. | oceľ 32 mm
Max. priemer stopkové frézy 28 mm
Max. priemer nožovej hlavy 63 mm
Vyloženie 275 mm
Rozmery pracovného stola 800 × 240 mm
T-drážky | veľkosť drážky 14 mm
T-drážky | rozteč 63 mm
Kužeľ vretena MK4 / M16
Rozsah posuvu - os X 450 mm
Rozsah posuvu - osa Y 200 mm
Rozsah posuvu - os Z 430 mm
Otáčky 95 - 3200 ot / min
Plynulá zmena otáčok nie
Počet rýchlostných stupňov 12
Max. vzdialenosť vretena a stolu 460 mm
Posuv pinoly 120 mm
Uhol naklopenia frézovacej hlavy - 60 ° až + 60 °
Príkon 1100/1500 W
Elektrické pripojenie 400 V
Rozmery (š × v × h) 1120 × 1350 × 800 mm
Hmotnosť 320 kg
Rozsah dodávky:
Redukcia MK4 / MK3
Nastavovacie náradie
