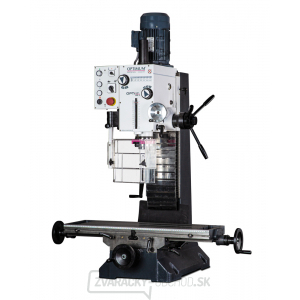

Vŕtačko-frézka OPTImill MB 4
Univerzálna a presná prevodová vŕtačko-frézka s 12 rýchlosťami otáčok.
- Výškovo prestaviteľná frézovacia hlava, sklopná o 60°
- Ťažké liatinové prevedenie
- Masívny, povrchovo presne obrobený krížový stôl
- Nastaviteľné klinové lišty
- Šesť prevodových stupňov v kombinácii s dvojstupňovým motorom poskytuje dvanásť rýchlostí
- Chod vpravo-vľavo
- Posuv pinoly pomocou troch pákových rukovätí (vŕtanie)
- Jemný posuv pinoly ručným kolieskom
- Závitovací cyklus pre jednoduchú výrobu závitov
- Vo vretení je umiestnený otvor umožňujúci vyrazenie nástroja, popr. redukcia
Obsahuje:
- Redukcia MK4/MK3
- Nastavovacie náradie
Technické parametre:
Vŕtací výkon trvalý | oceľ : 28 mm
Vŕtací výkon max. | oceľ : 32 mm
Max. priemer stopkovej frézy: 28 mm
Max. priemer nožovej hlavy: 63 mm
Vyloženie: 275mm
Rozmery pracovného stola: 800×240mm
T-drážky | veľkosť drážky: 14 mm
T-drážky | rozstup : 63 mm
Kužeľ vretena : MK4
Rozsah posuvu - os X: 450 mm
Rozsah posuvu - os Y: 195 mm
Rozsah posuvu - os Z: 430 mm
Otáčky : 95-3200ot/min
Plynulá zmena otáčok : Nie
Počet rýchlostných stupňov : 12
Max. vzdialenosť vretena a stola: 460 mm
Posuv pinoly: 120 mm
Uhol naklopenia frézovacej hlavy: -60 ° až +60 °
Príkon : 1.1/1.5 kW
Elektrické pripojenie : 400 V
Rozmery (š × v × h) : 1155×1420×775mm
Hmotnosť : 320 kg
