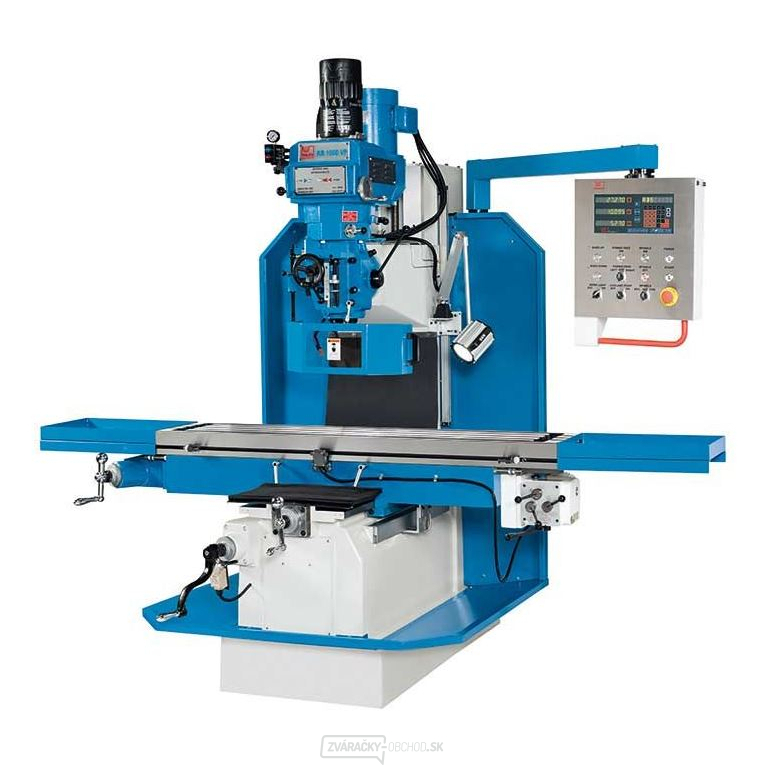

• výhody pevného liatinového rámu s konštrukciou frézy s lôžkami sa plne prejaví u obrobkov veľkých rozmerov a značnej hmotnosti
  • všetky vedenia sú kalená a brúsená, osi X a Y sú navyše potiahnuté Turcite B, čím je spoľahlivo zabránené javu stick-slip
  • otáčky vretena sú plynulo nastaviteľné a celý pohon hlavného vretena je presvedčivý aj pri maximálnych otáčkach, a to vďaka tichému a hladkému chodu
  • držiak nástroja podľa ISO 40 zaisťuje vysokú stabilitu a pneumatické upínanie nástrojov zabezpečuje rýchlu a pohodlnú výmenu nástroja
  • 3 automatické vŕtacie posuvy s automatickým vypnutím podľa nastavenej hĺbky
  • Ručné hrubý posuv pre Pinole, možno prepnúť na ručný jemný posuv pomocou ručného kolieska
  • Pinoly s hĺbkovým dorazom v rozsahu mikrometrov pre opakovateľnú presnosť vŕtanie
  • stabilný frézovacie hlavu možno otáčať vpravo a vľavo 90 °
  • automatický posuv stola v osi X s radiacim ústrojenstvom a rýchloposuvom
  • motorický rýchloposuv umožňuje rýchle polohovanie frézovacie hlavy v osi Z
  • výkonný chladiaci systém je štandardným príslušenstvom
  • automatické centrálne mazanie spoľahlivo zásobuje mazivom všetky dráhy vedenia

výbava:

  • 3 zobrazenie polohy v troch osiach
  • automatický posuv os X
  • Motor rýchloposuvu, Z
  • automatické centrálne mazanie
  • vaňa na triesky
  • pracovné svietidlo LED
  • systém chladenia chladiacou kvapalinou
  • pneumatické upínanie nástrojov
  • ovládacie nástroj
  • prevádzkový návod
technické parametre
pracovný priestor
stolný upínacia plocha 1.525x305 mm
zaťažiteľnosť stola (max.) 500 kg
vzdialenosť hlava vretena - horná strana stola 50 - 750 mm
vzdialenosť stredu vretena - stĺp 410 mm
drážky T 16 mm
počet drážok T 3 ks
uhlové nastavenie 90 °
dráha pojazdu
dráha pojazdu - os X 1.100 mm
dráha pojazdu - os Y 490 mm
dráha pojazdu - os Z 650 mm
vertikálne frézovacia hlava
rozsah otáčok (plynule, rozsah predregulácia) 60 - 3.600 1/min
upnutie vretena ISO 40
zdvih pinoly 127 mm
Rýchly chod
rýchly chod v osi Z 437 mm/min
posuv
posuvy pinoly 0,04/0,08/0,15 mm/ot.
rýchlosť posuvu - os X (8) 30 - 825 mm/min
výkony pohonov
výkon motora hlavného pohonu 3,7 kW
napájacie napätie 400 V
miery a váhy
rozmery 2,1x1,58x2,36 m
hmotnosť 1.350 kg
SKU 301238
