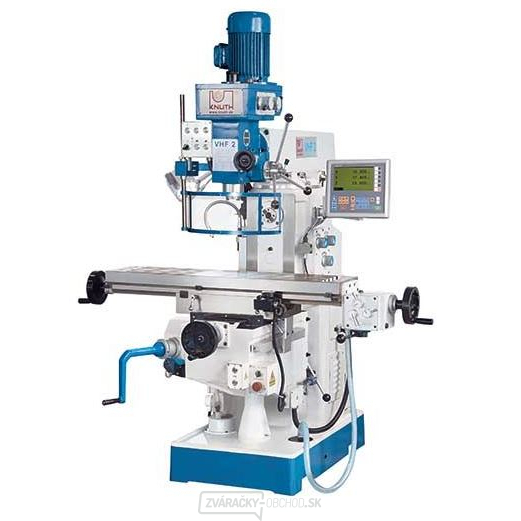

Univerzálna frézka VHF 2
- Veľký počet kusov a štandardizácia konštrukčných skupín u rady VHF umožnili dosiahnuť vynikajúci pomer cena - výkon
- výškové nastavenie pracovného stola sa vykonáva motoricky, jemný prísuv ručnou kľukou, ktorá má ľahký chod
- všetky 3 osi sú opatrené upínacím zariadením
- vertikálne hlavu možno vychýliť na obidve strany (90 °), posuv pinoly sa vykonáva otočným krížom alebo ručným kolieskom pre jemný posuv.
- vstavané posuvné zariadenie (štandardné príslušenstvo) umožňuje ovládať os X ručným kolieskom alebo posuvným zariadením
- pre prácu s horizontálnym vretenom je možné na stojane otočiť hornej nosník is hlavou o 180 °. Otáčky vretena sa radí pákou prevodovky
Indikácia polohy 3 os
- vyššiu pracovnú presnosť
- menšie poruchovosť
- veľká výrobná spoľahlivosť
- podstatná úspora času
- zvýšenie produktivity
- optimálne čitateľné zobrazenie
- vlastnosti sú potrebám užívateľa
- prehľadne usporiadaná klávesnica
- rozlíšenie 0,01/0,005 mm
- zadávanie hodnôt súradníc
- zachovanie polohy osí pri vypnutom zobrazení
- výpočet kruhu
- funkcie kalkulačky
- zásobník pre 10 nástrojov
- prepínanie polomer/priemer
- prepočet mm/inch
- namontovanie bez problémov a prevádzku bez údržby
výbava
- 3 zobrazenie polohy v troch osiach
- 2 frézovacie tŕne (Ø22, ø27 mm)
- sada klieštin 4-16 mm s upnutím
- skľučovadlo pre vrtáky 16 mm
- redukčné puzdro ISO 40/MK3 a ISO 40/MK2
- systém chladenia chladiacou kvapalinou
- pracovné osvetlenie
- ovládacie nástroj
technické parametre
| vŕtací výkon, ocele | 30 mm |
| Max. priemer stopkové frézy | 25 mm |
| výkonnosť pri rezaní vnútorných závitov, oceľ | M 16 |
| Max. priemer nástrčné čelné valcové frézy | 100 mm |
| stolný upínacia plocha | 1.120x260 mm |
| dráha pojazdu - os X | 600 mm |
| dráha pojazdu - os Y | 270 mm |
| dráha pojazdu - os Z | 300 mm |
| otáčky vretena (vertikálne) | (8) 115 - 1.750 1/min |
| upnutie vretena | ISO 40 |
| zdvih pinoly | 120 mm |
| vyloženie | 160 - 610 mm |
| vzdialenosť hlava vretena - horná strana stola | 60 - 360 mm |
| otáčky vretena (horizontálne) | (12) 40 - 1.300 1/min |
| vzdialenosť horizontálne vreteno - plocha stola | 0 - 300 mm |
| výkon motora horizontálneho vretena | 2,2 kW |
| výkon motora vertkálního vretena | 1,5 kW |
| rozmery | 1,71x1,48x2,1 m |
| hmotnosť | 1.400 kg |
| SKU | 362650 |
