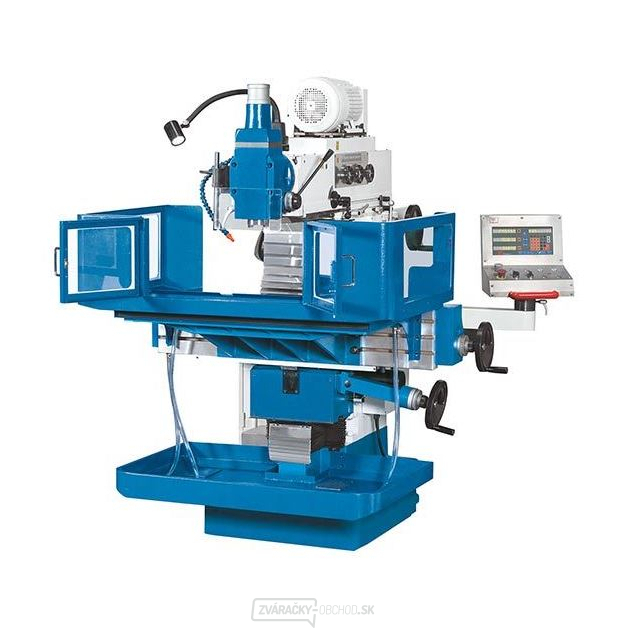

• stojan stroja je z veľmi kvalitnej šedej liatiny, zaisťuje v najvyššej miere dynamickú tuhosť a trvalú presnosť
  • FPK 6 má v osi Z stabilné plochá vedenie a osiach X a Y Rybinová vedenie
  • všetky vedenia sú kalená a presne brúsená
  • presná guličkové vretena vo všetkých osiach
  • prehľadne usporiadané spínacie prvky, tiež výklopný pult obsluhy a sériové vybavenie digitálnym zobrazením polohy, umožňujú komfortnú obsluhu
  • pre horizontálne frézovanie majú oba stroje stabilné protidržák
  • automatický posuv vo všetkých osiach, plynule regulovateľný s rýchlym rýchloposuvom
  • jemne odstupňovaná prevodovka hlavného vretena ponúka široký rozsah otáčok s vysokým krútiacim momentom
  • rýchlu výmenu nástrojov umožňuje voliteľné pneumaticky poháňané nástrojové uťahovací zariadení
  • kompletné cena s namontovaným 3-osým zobrazením polohy
  • vrátane obsiahleho paketu príslušenstva
  • sériové vybavenie s centrálnym mazaním

3osý indikátor polohy X.pos 3.1

  • Kompletne zmontované a pripravené na prevádzku pre presné meranie
  • menšie poruchovosť
  • veľká výrobná spoľahlivosť
  • vyššiu pracovnú presnosť
  • podstatná úspora času
  • zvýšenie produktivity
  • vlastnosti sú potrebám užívateľa
  • optimálne čitateľné zobrazenie
  • rozlíšenie 0,01/0,005 mm
  • prehľadne usporiadaná klávesnica
  • zachovanie polohy osí pri vypnutom zobrazení
  • zadávanie hodnôt súradníc
  • výpočet kruhu
  • funkcie kalkulačky
  • prepínanie polomer/priemer
  • prepočet mm/inch
  • namontovanie bez problémov a prevádzku bez údržby
  • Zásobník na 99 nástrojov

výbava

  • 3 zobrazenie polohy v troch osiach
  • centrálne mazanie
  • redukčné púzdra MK 1, 2, 3
  • Adaptér ISO 40/MK3
  • Frézovacie tŕň dlhý 27 mm
  • vreteno s obežnými guličkami
  • Kryty vedenia os Z
  • vaňa na triesky
  • obehový systém chladiacej kvapaliny
  • pracovné svietidlo LED
  • Uťahovací tyč (M16) pre horizontálne/vertikálne
  • montážne prvky
  • ovládacie nástroj
  • Návod na obsluhu

technické parametre

pracovný priestor
rozmery stola 500x900 mm
vertikálny stôl 250x1.200 mm
zaťažiteľnosť stola (max.) 360 kg
počet drážok T 7 ks
drážkami T (šírka x rozteč) 14x63 mm
drážky T, vertikálna stôl (počet) 3 ks
drážky T, vertikálna stôl (šírka x rozteč) 14x63 mm
dráha pojazdu
dráha pojazdu - os X, manuálny/autom. 600/560 mm
dráha pojazdu - os Y, manuálny/autom. 480/440 mm
dráha pojazdu - os Z, manuálny/autom. 360/330 mm
Vertikálne frézovacie vreteno
dráha pojazdu Pokrm 120 mm
vzdialenosť stredu vretena - stĺp 165 mm
vzdialenosť stredu vretena - stĺp 550 mm
Rýchly chod
rýchly chod v osi X, Y, Z 680 mm/min
posuv
pracovný posuv - os X 10 - 450 mm/min
pracovný posuv - os Y 10 - 450 mm/min
pracovný posuv - os Z 10 - 450 mm/min
horizontálne frézovacia hlava/Vertikálne frézovacie vreteno
rozsah regulácie otáčok (18) 50 - 2.000 1/min
upnutie vretena ISO 40
výkony pohonov
výkon motora hlavného pohonu 3,75 kW
výkon motora čerpadla chladiacej kvapaliny 0,09 kW
miery a váhy
rozmery 1,5x1,8x1,95 m
hmotnosť 1.450 kg
SKU 302335
