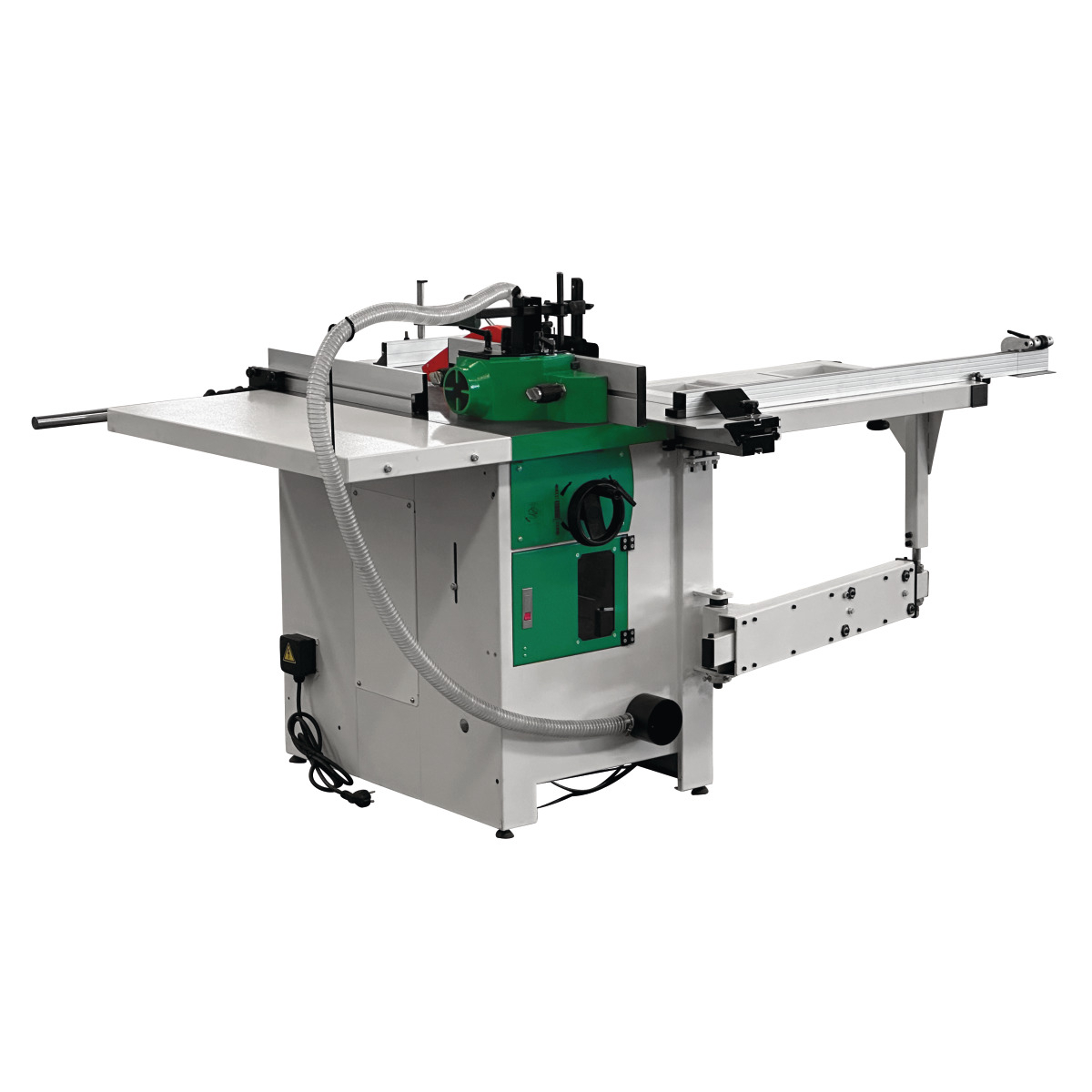

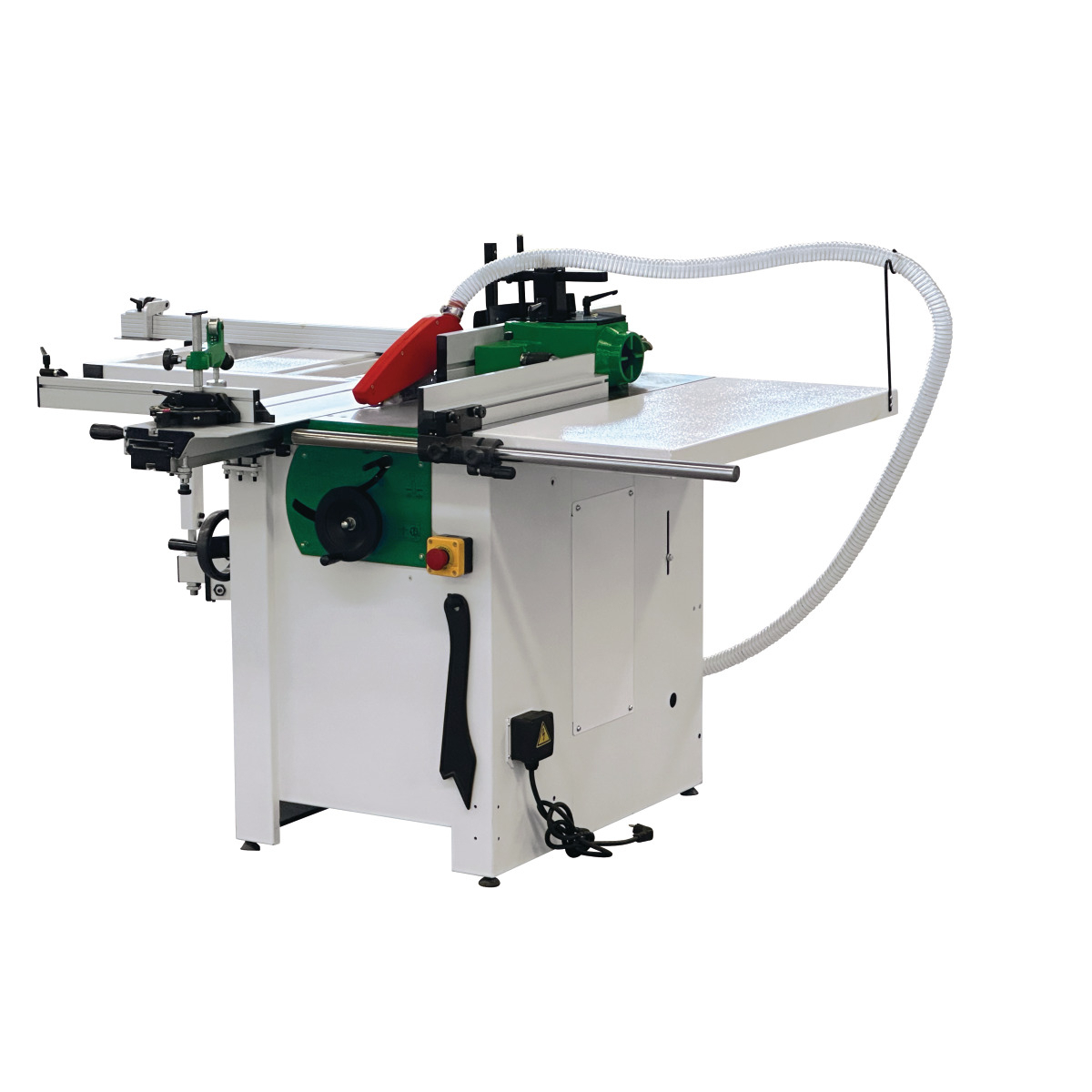

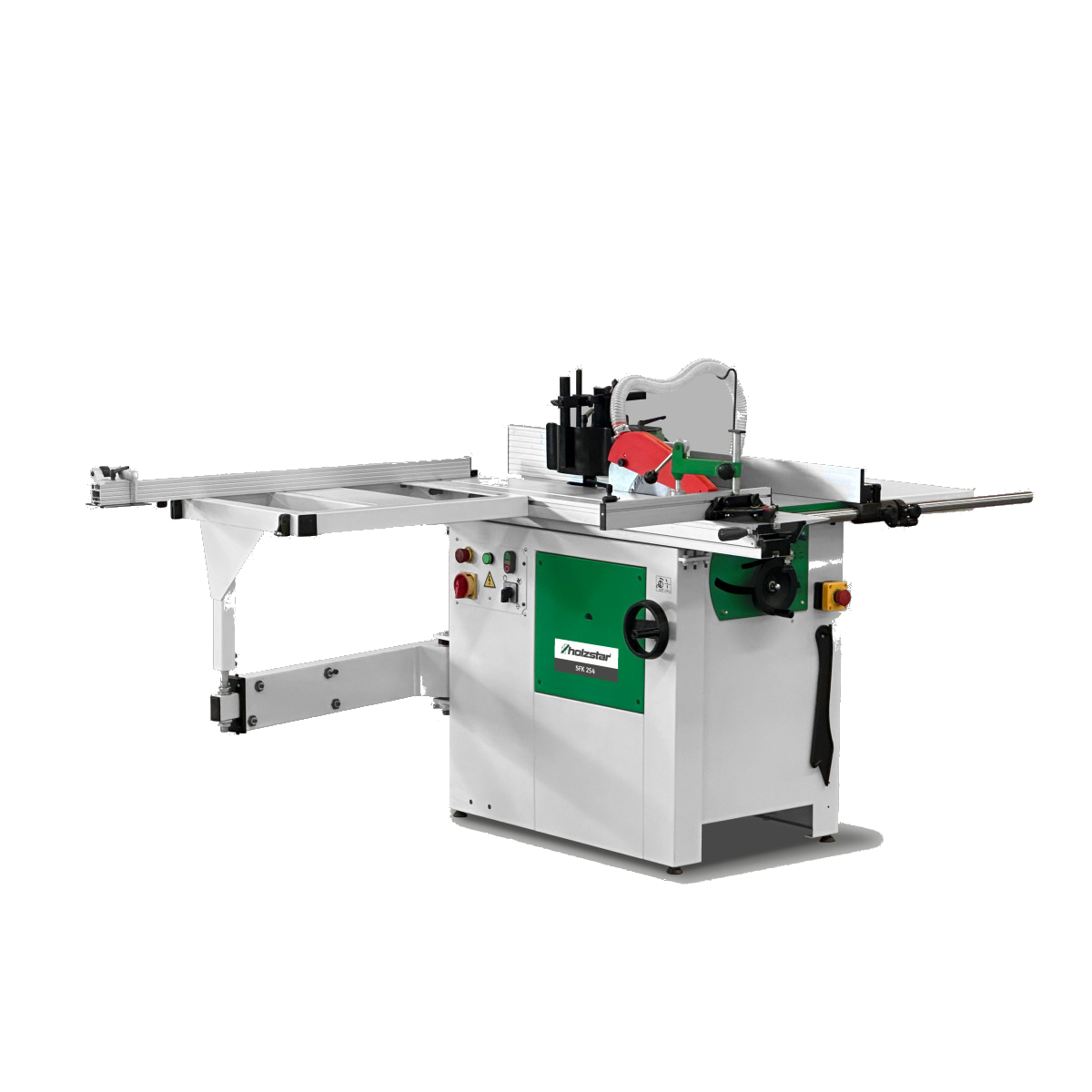

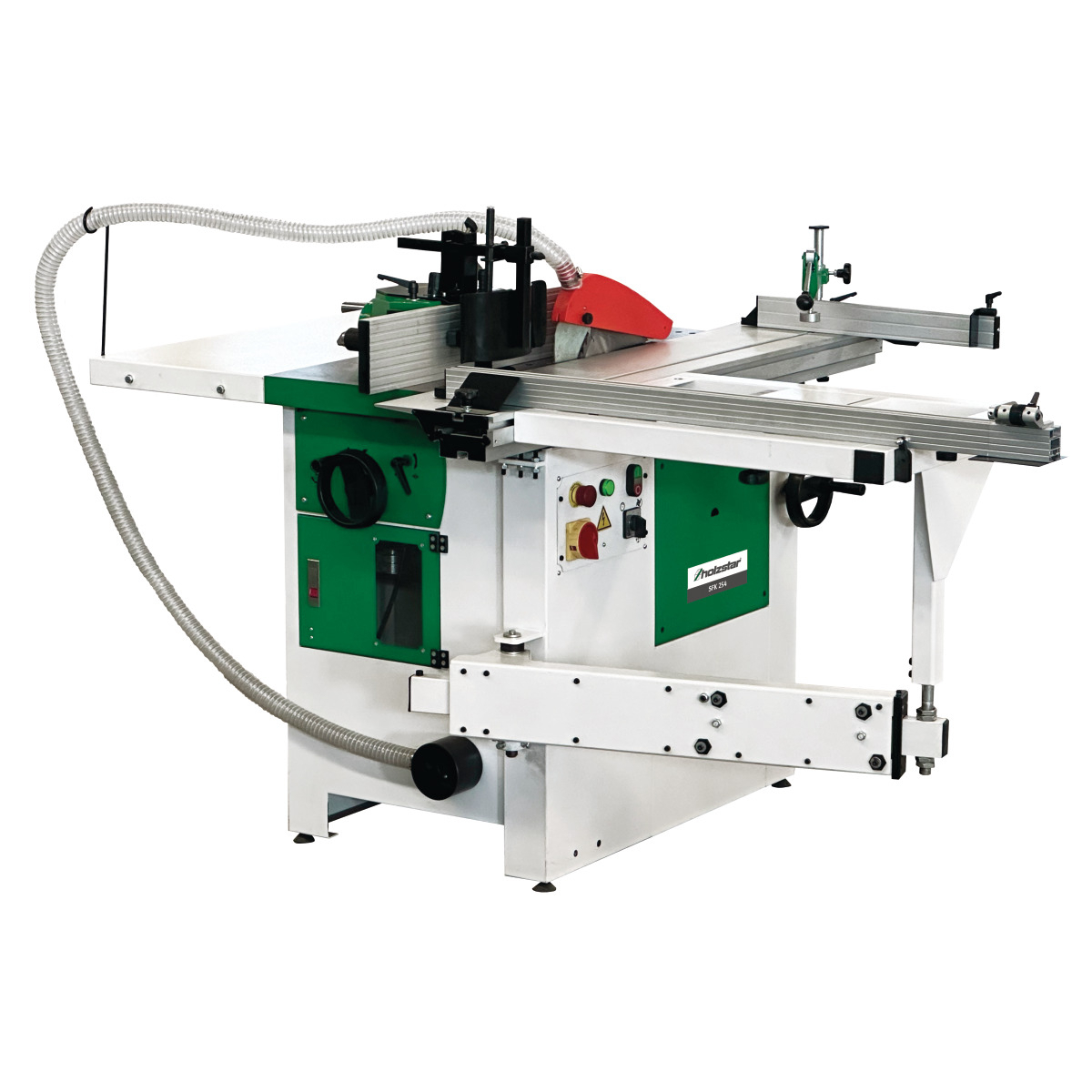

Kombinovaná kotúčová píla a spodná fréza Holzstar SFK 254/30-1300 je univerzálny stroj na spracovanie dreva, ktorý spája presné rezanie a profilové frézovanie v jednom zariadení. Vďaka formátovaciemu vozíku s dĺžkou rezu 1 300 mm, naklápateľnému pílovému kotúču a frézovaciemu vretenu s priemerom 30 mm je vhodný pre stolárske dielne, výrobu nábytku na mieru aj na spracovanie masívneho dreva.
Model je vybavený samostatným motorom píly s výkonom 2,2 kW a motorom frézy s výkonom 1,5 kW. Trojfázové napájanie 400 V umožňuje jeho využitie v profesionálne vybavených dielňach. Kombinované vyhotovenie pomáha šetriť miesto v porovnaní s dvoma samostatnými strojmi.
Presné rezanie s formátovacím vozíkom
Pílová jednotka pracuje s kotúčom s priemerom 254 mm pri 4 000 ot./min. Maximálna výška rezu dosahuje 78 mm pri uhle 90° a 63 mm pri uhle 45°. Naklápanie pílového kotúča umožňuje vykonávať nielen rovné, ale aj šikmé rezy.
Posuvný formovací vozík z eloxovaného hliníka má rozmery 1 300 × 238 mm. Umožňuje plynulé vedenie obrobku pri priečnom aj uhlovom rezaní. Vysúvacie oporné rameno s priečnym dorazom uľahčuje spracovanie širších dosiek a rozmernejších dielov.
Podĺžne pravítko je vedené po pevnej kruhovej tyči a umožňuje presné nastavenie šírky rezu. Prídavný priečny doraz s excentrickým upínaním pomáha bezpečne upevniť obrobok pri opakovanom rezaní materiálu.
Spodná fréza so štyrmi otáčkami
Frézovacia jednotka je určená na opracovanie hrán, vytváranie profilov, drážok a ďalších tvarových prvkov drevených dielcov. Vreteno s priemerom 30 mm ponúka štyri rýchlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. Otáčky je tak možné prispôsobiť použitému frézovaciemu nástroju a obrábanému materiálu.
Maximálny priemer frézovacieho nástroja je 160 mm a využiteľná dĺžka vretena je 105 mm. Vymeniteľná konštrukcia vretena rozširuje možnosti stroja pri rôznych frézovacích operáciách.
Stabilná pracovná plocha a odsávanie
Pracovný stôl s rozmermi 920 × 810 mm poskytuje dostatočnú oporu pri manipulácii s obrobkami. Posuvný vozík, nastaviteľné dorazy a oporné rameno uľahčujú presnejšiu prácu najmä s doskovými materiálmi a konštrukčnými dielcami.
Frézovacia jednotka je vybavená odsávacím otvorom s priemerom 100 mm. Pripojenie vhodného odsávača pomáha odvádzať piliny a drevený prach vznikajúci pri obrábaní. Pre správnu funkciu odsávania je dôležité zvoliť zariadenie s primeraným prietokom vzduchu.
Hlavné výhody
- Dva stroje v jednom – kotúčová píla a spodná fréza.
- Dĺžka rezu 1 300 mm na spracovanie bežných stolárskych dielov.
- Maximálny priechod 78 mm pri kolmom reze.
- Naklápanie pílového kotúča do 45° pre šikmé rezy.
- Frézovacie vreteno Ø 30 mm na profilové obrábanie.
- Štyri rýchlosti frézovania od 1 400 do 9 000 ot./min.
- Formátovací vozík z eloxovaného hliníka pre stabilné vedenie materiálu.
- Priečny doraz s excentrickým upínaním pre presnejšie polohovanie obrobkov.
- Samostatné motory pre pílovú a frézovaciu jednotku.
- Napájanie 400 V pre prevádzku v dielni.
Obsah dodávky
Súčasťou dodávky je kombinovaný stroj s formátovacím vozíkom, oporným ramenom, pozdĺžnym a priečnym dorazom. Výrobca uvádza aj doplnkové vymeniteľné vreteno pre frézy so stopkou s upínaním Ø 12 mm.
Pílový kotúč 254 × 30 × 3 mm s 40 zubami a súprava pojezdových koliesok sú uvedené ako príslušenstvo, ktoré sa objednáva samostatne.
Technické parametre
| Výrobca | Holzstar |
|---|---|
| Model | SFK 254/30-1300 |
| Elektrické pripojenie | 400 V / 50 Hz |
| Výkon motora píly | 2,2 kW |
| Výkon motora frézy | 1,5 kW |
| Priemer pílového kotúča | 254 mm |
| Otáčky píly | 4 000 ot./min |
| Maximálna výška rezu pri 90° | 78 mm |
| Maximálna výška rezu pri 45° | 63 mm |
| Maximálna dĺžka rezu | 1 300 mm |
| Rozmery pracovného stola | 920 × 810 mm |
| Rozmery posuvného vozíka | 1 300 × 238 mm |
| Priemer frézovacieho vretena | 30 mm |
| Otáčky frézovacieho vretena | 1 400 / 4 000 / 6 000 / 9 000 ot./min |
| Maximálny priemer frézy | 160 mm |
| Využiteľná dĺžka vretena | 105 mm |
| Odťahový otvor frézky | 100 mm |
| Rozmery stroja (D × Š × V) | 2 200 × 1 330 × 1 300 mm |
| Hmotnosť | cca 211 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie stroje na rezanie dreva nájdete v kategórii formátovacích píl. Pri výbere dĺžky rezu, hĺbky rezu a pracovného vybavenia vám pomôže článok Ako vybrať formátovaciu pílu.
Často kladené otázky
Aký je maximálny prerez pílového agregátu?
Maximálna výška rezu je 78 mm pri nastavení 90° a 63 mm pri naklonení kotúča na 45°.
Aký napájací zdroj stroj vyžaduje?
Verzia s objednávacím číslom 5945314 je určená pre trojfázové napájanie 400 V / 50 Hz.
Aké otáčky ponúka spodná fréza?
Frézovacie vreteno je možné nastaviť na 1 400, 4 000, 6 000 alebo 9 000 ot./min.
Je súčasťou stroja formátovací vozík?
Áno, stroj je vybavený posuvným formátovacím vozíkom z eloxovaného hliníka s dĺžkou 1 300 mm.
