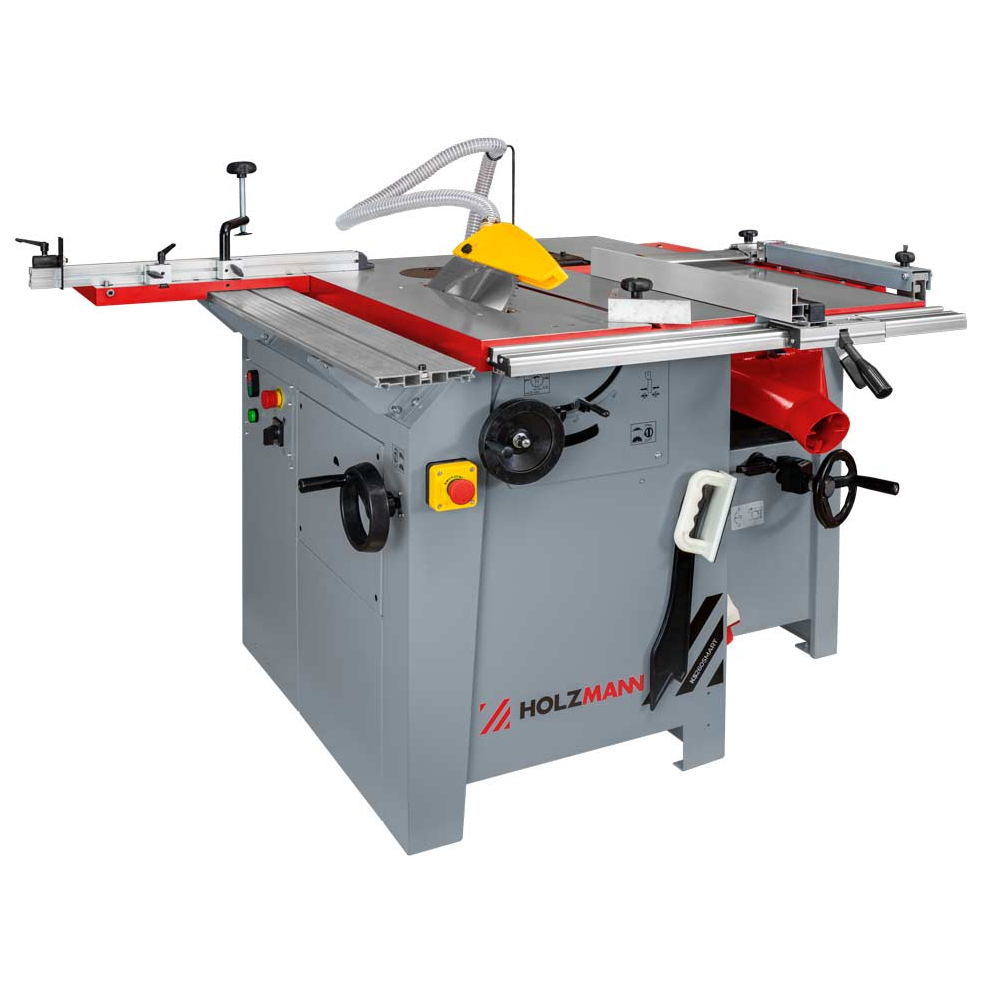

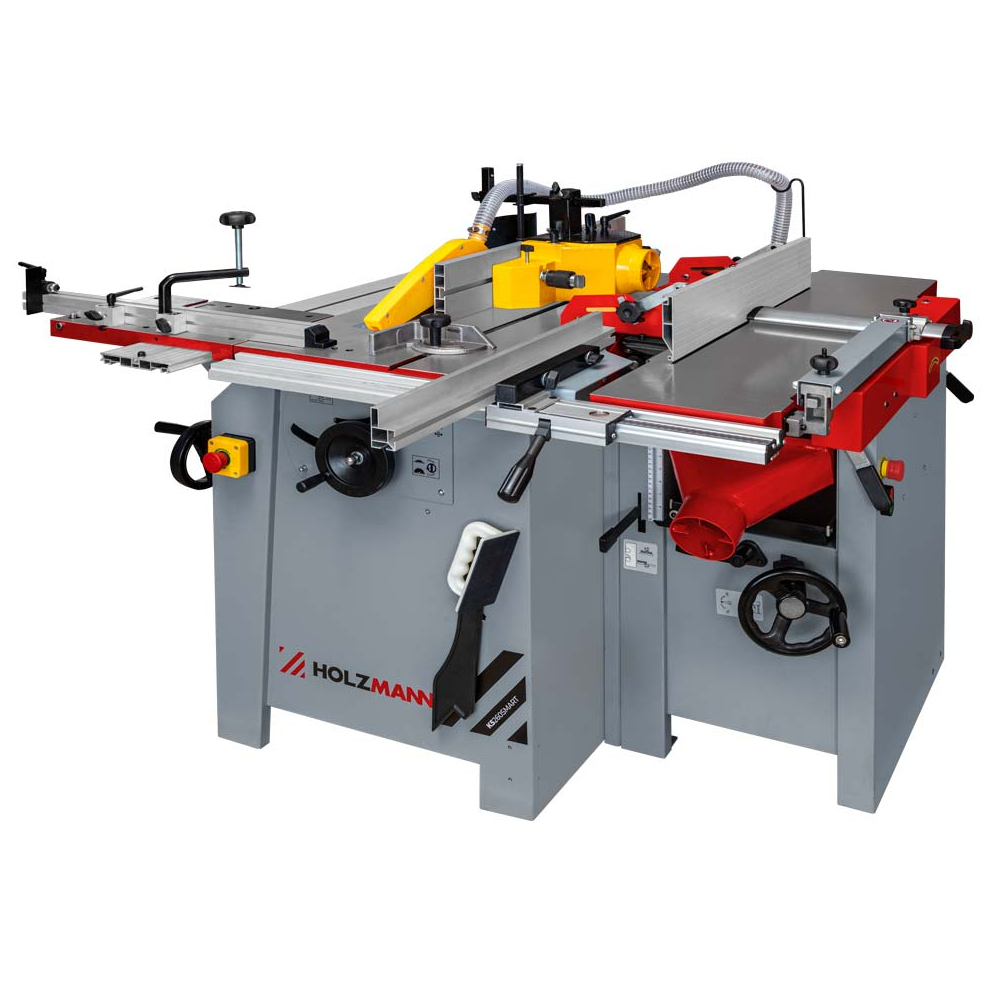

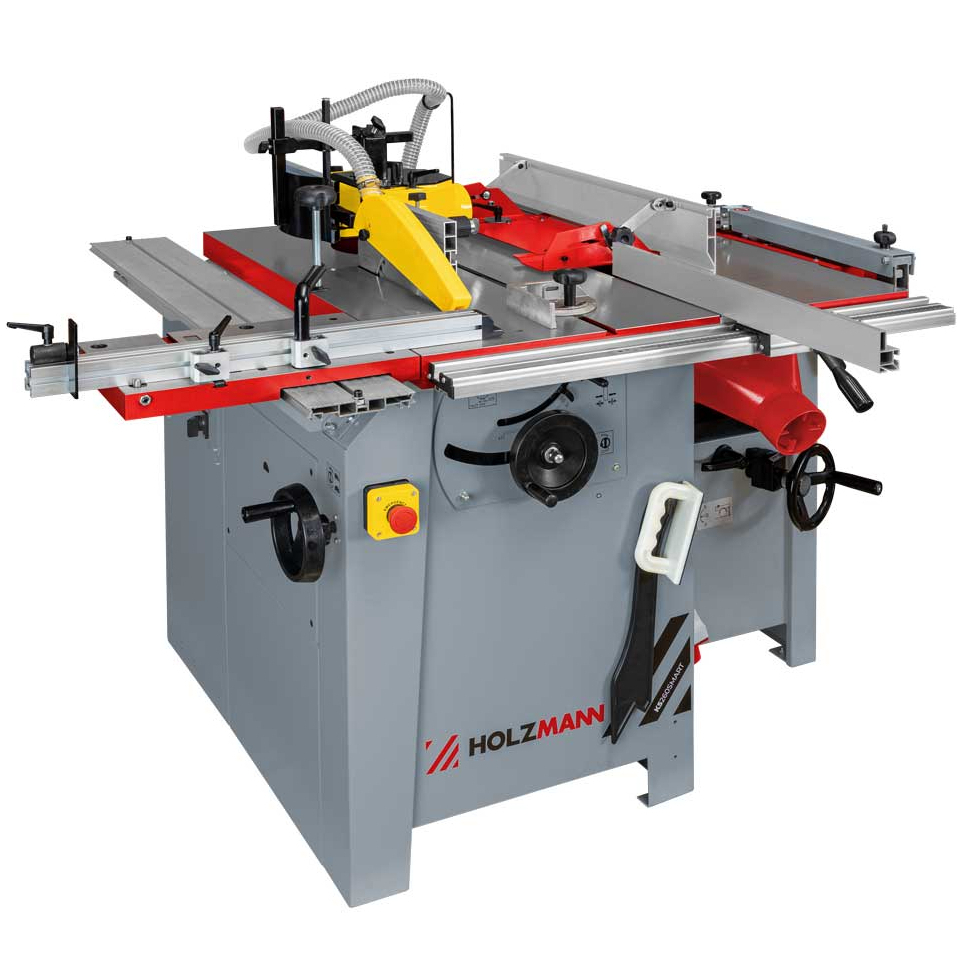

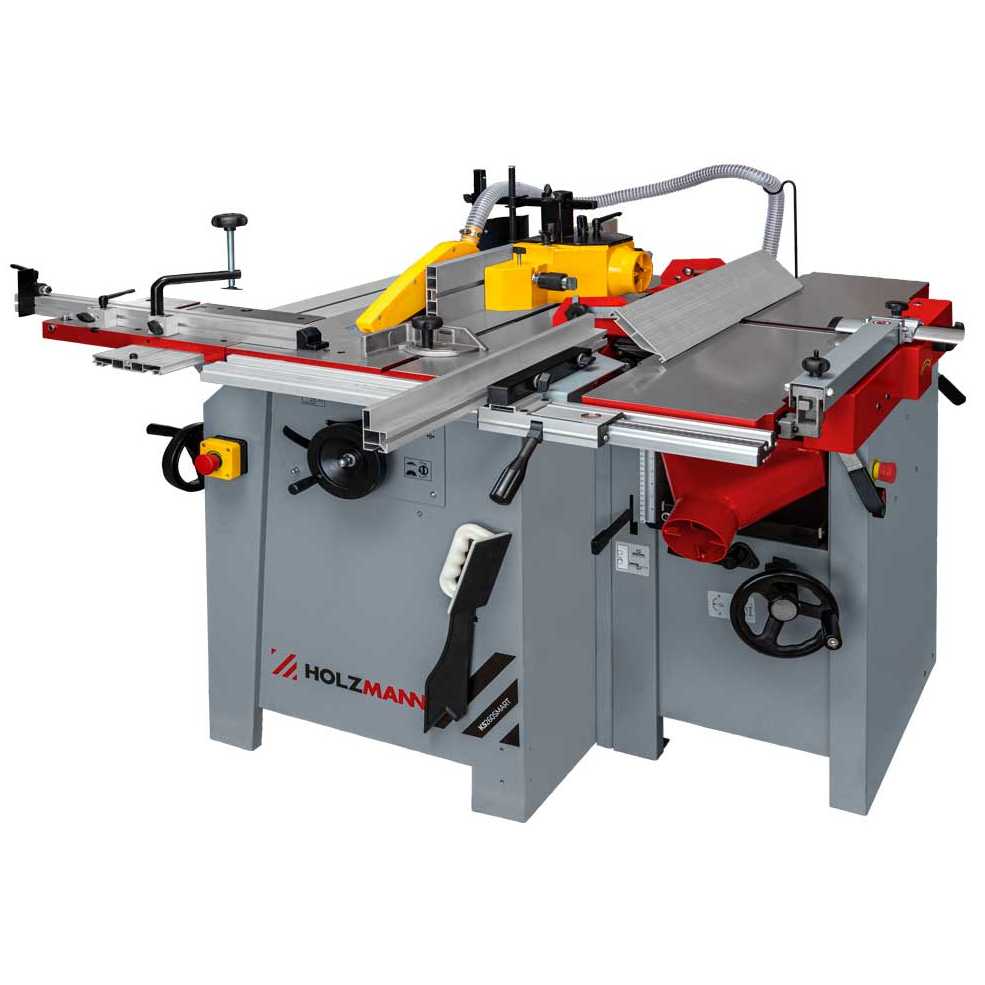

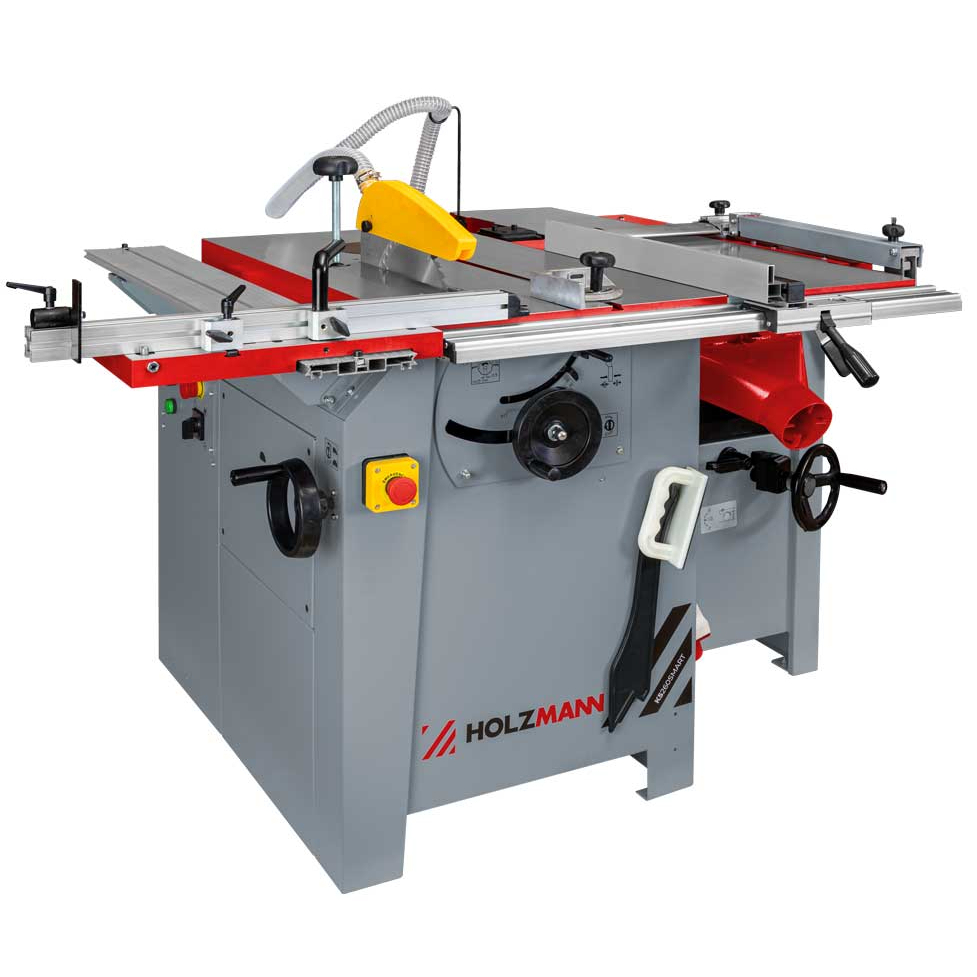

Kombinovaný stroj Holzmann K5260SMART_400V

Holzmann K5260SMART_400V je kombinovaný stroj pre dielne, ktoré potrebujú na jednom pracovisku rezať, frézovať, porovnávať a hrúbkovať drevo. Spája kotúčovú pílu s kompaktným posuvným stolom, spodnú frézku a hobľovku s tromi klasickými nožmi. Uplatní sa pri príprave dosiek, líšt, rámových súčastí a ďalších stolárskych dielcov.

Tento variant vyžaduje trojfázové napájanie 400 V/50 Hz . Pílová a hobľovacia jednotka majú každá vlastný motor s výkonom 2 200 W, frézovaciu časť poháňa motor 1 500 W. Základné štyri operácie je možné rozšíriť o dlabanie pomocou voliteľného zariadenia HOB310ECOLL.

Kompaktná pílová časť pre rozmerové delenie

Píla pracuje s kotúčom s priemerom 254 mm a upínacím otvorom 30 mm. Ponúka výšku rezu až 78 mm pri kolmom nastavení a 63 mm pri naklopení na 45 °. Uhol kotúča sa nastavuje ručným kolesom v rozsahu 0-45 °, takže je možné pripravovať aj dielce so šikmou reznou plochou.

Hlavný pracovný stôl má rozmery 920 × 500 mm a dopĺňa ho posuvný stôl 400 × 250 mm . Kompaktný vozík s priečnym dorazom slúži na vedenie menších obrobkov pri priečnom delení. Maximálna rezná dĺžka je 380 mm, zatiaľ čo šírka rezu pri pozdĺžnom pravítku dosahuje 710 mm.

Tieto dva rozsahy posudzovajte podľa spôsobu práce: priečne vedenie na vozíku má iné priestorové možnosti ako pozdĺžne rezanie pri pravítku. Tvrdokovový kotúč 254 × 30 × 3,0/2,2 mm je súčasťou dodávky a otáča sa rýchlosťou 4 000 ot./min.

Porovnávacia hobľovka s tromi klasickými nožmi

Hobľovacia časť používa tri nože s rozmermi 260 × 25 × 3 mm , ktoré sú predmontované na valci s priemerom 70 mm. Valec pracuje pri 5 500 ot./min. Toto prevedenie využijete pri príprave rovnej východiskovej plochy a nadväzujúcej hrany pred ďalším opracovaním masívu.

Pracovná šírka porovnávania je 260 mm. Stôl s rozmermi 1 090 × 260 mm dopĺňa doraz 700 × 123 mm, nastaviteľný v rozsahu 90-45 °. Maximálny úber pri porovnávaní je 3 mm. Pri nastavovaní odberu zohľadnite šírku materiálu, jeho vlastnosti a požadovanú kvalitu povrchu.

Hrúbkovanie na opakovanú prípravu dielcov

Preťah umožňuje spracovať obrobky do šírky 258 mm a výšky 225 mm . Minimálna priechodná výška je 5 mm. Po vytvorení rovnej referenčnej plochy tak môžete pripravovať viac dosiek, líšt alebo rámových súčastí na rovnakú hrúbku.

Hrúbkovací stôl má rozmery 545 × 258 mm. Pripojiteľný posuv vedie materiál rýchlosťou 7 m/min a maximálny úber je 4 mm. Naťahovacia funkcia je praktická najmä pri príprave série dielcov, pri ktorých potrebujete nadviazať rozmerové delenie a následné zostavenie výrobku na jednotnú hrúbku materiálu.

Spodná frézka s voľbou štyroch rýchlostí

Frézovacia jednotka je vybavená vretenom s priemerom 30 mm a štyrmi rýchlosťami: 1 400, 4 000, 6 000 a 9 000 ot./min. S vhodnou frézou umožňuje profilovanie a opracovanie hrán. Otáčky nastavujte podľa rozmeru nástroja a jeho dovoleného pracovného rozsahu.

Zdvih frézovacieho vretena dosahuje 110 mm. Nad stolom je možné použiť nástroj do priemeru 180 mm, pod úroveň pracovnej dosky je možné zapustiť nástroj do priemeru 160 mm. Pri výbere fréz preto porovnávajte nielen upínací otvor, ale aj priemer a požadovanú polohu nástroja voči stolu.

Hlavné prínosy pre dielňu

• Štyri základné operácie v jednom stroji - rezanie, frézovanie, porovnávanie a hrúbkovanie.
• Tri samostatné motory pre jednotlivé obrábacie jednotky.
• Hobľovací valec s tromi predmontovanými nožmi 260 × 25 × 3 mm.
• Kompaktný posuvný stôl na vedenie menších dielcov.
• Voľba pracovnej funkcie otočným prepínačom.
• Možnosť doplnenia dlabačky HOB310ECOLL a pojazdného podvozku UFEK5.

Obsah dodávky a voliteľné príslušenstvo

Súčasťou dodávky je kombinovaný stroj a základná pracovná výbava:

• tvrdokovový pílový kotúč 254 × 30 × 3,0/2,2 mm,
• tri predmontované hobľovacie nože 260 × 25 × 3 mm,
• posuvný stôl s vedením a priečnym dorazom,
• pozdĺžne pravítko, uhlový doraz a prítlak obrobku,
• porovnávací doraz a ochranný kryt hobľovacieho valca,
• frézovací doraz s ochranným krytom a prítlačnými prvkami,
• odsávacia hadica krytu pílového kotúča,
• posúvacie pomôcky, nastavovacia mierka hobľovacích nožov a obslužné náradie.

Dlabacie zariadenia HOB310ECOLL a pojazdný podvozok UFEK5 sú voliteľné príslušenstvo a objednávajú sa samostatne. Dlabačka rozšíri možnosti výroby stolárskych spojov, podvozok uľahčí zmenu umiestnenia stroja v dielni.

Príprava pracoviska a odsávania

Pri rozmiestnení stroja ponechajte priestor na podávanie dlhšieho materiálu pri porovnávaní a hrúbkovaní aj na pohyb posuvného stola. Prístup k ovládaniu jednotlivých jednotiek musí zostať voľný aj pri zmene pracovnej operácie. Elektrický prívod pripravte pre trojfázové napájanie 400 V/50 Hz.

Odsávacia sústava má zaistiť prietok 1 080 m³/ha podtlak 1 020 Pa. Stroj má prípojky s priemermi 100, 100 a 32 mm. Dodaná hadica prepája kryt pílového kotúča s prípojkou; vlastný odsávač pilín sa kupuje samostatne.
