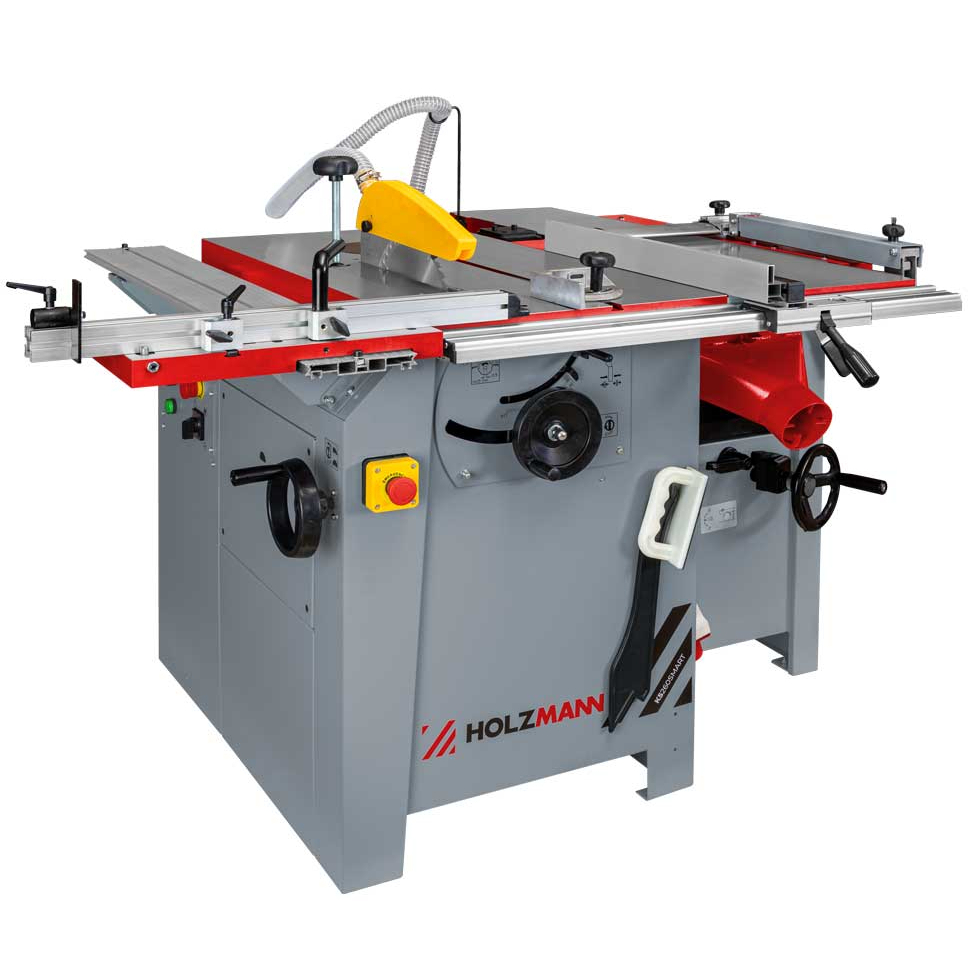

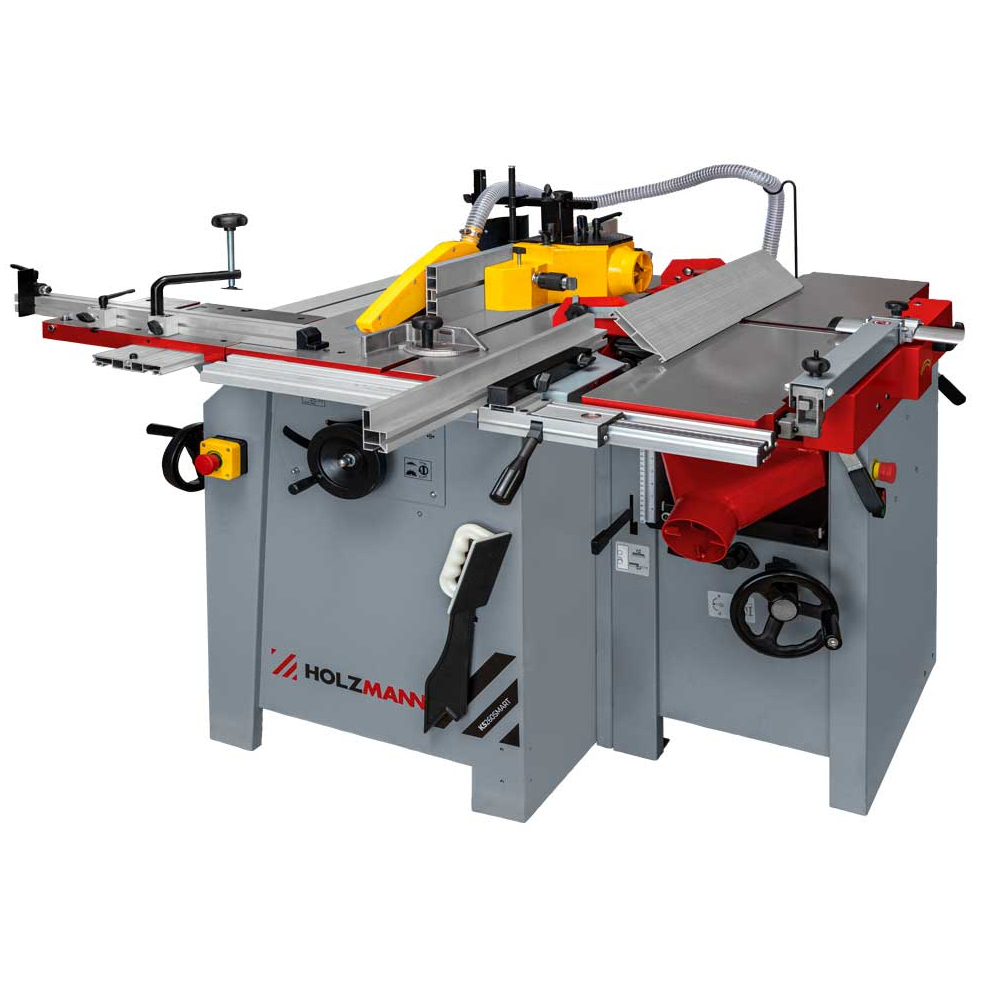

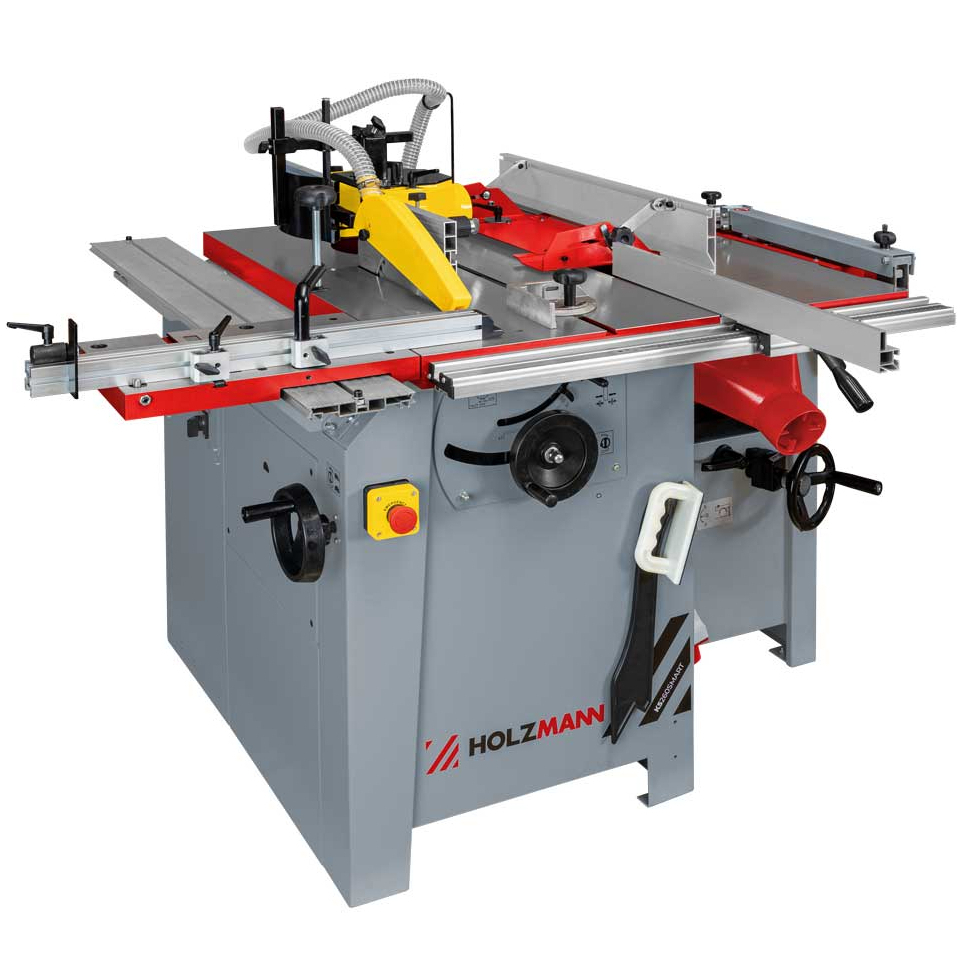

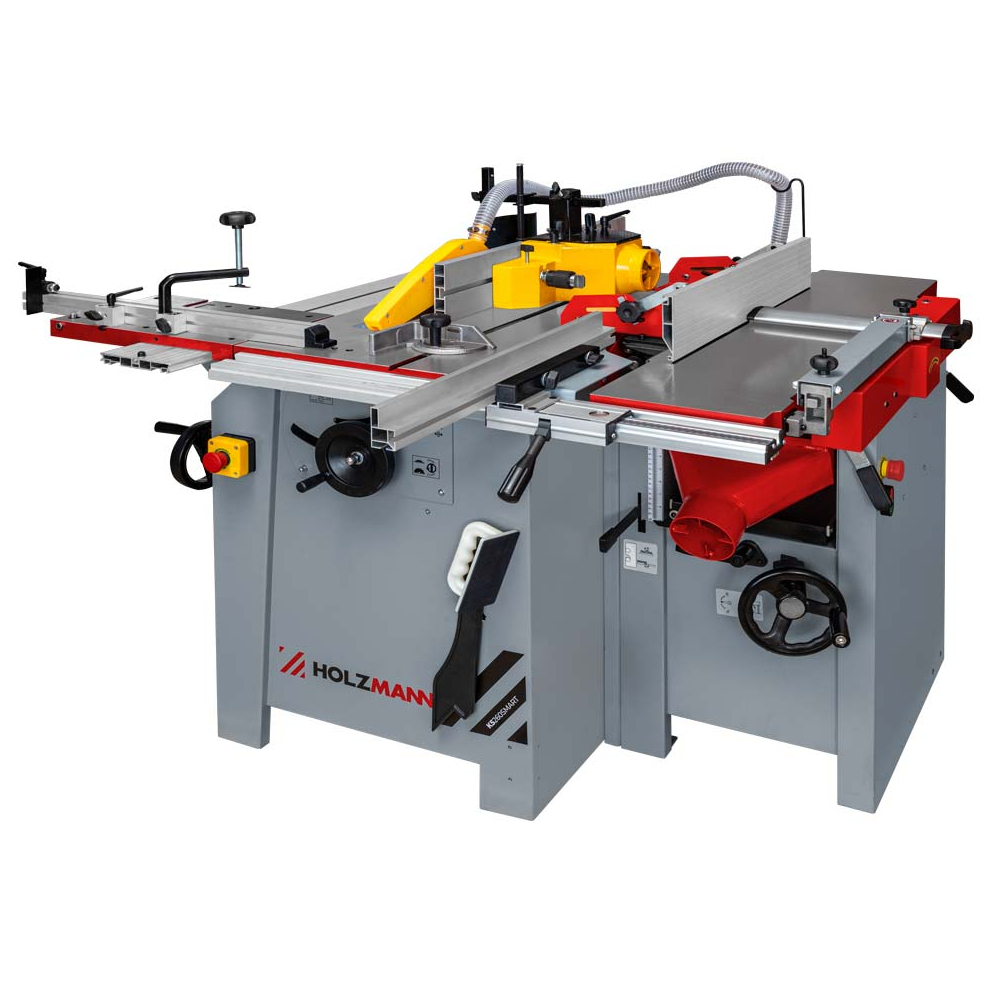

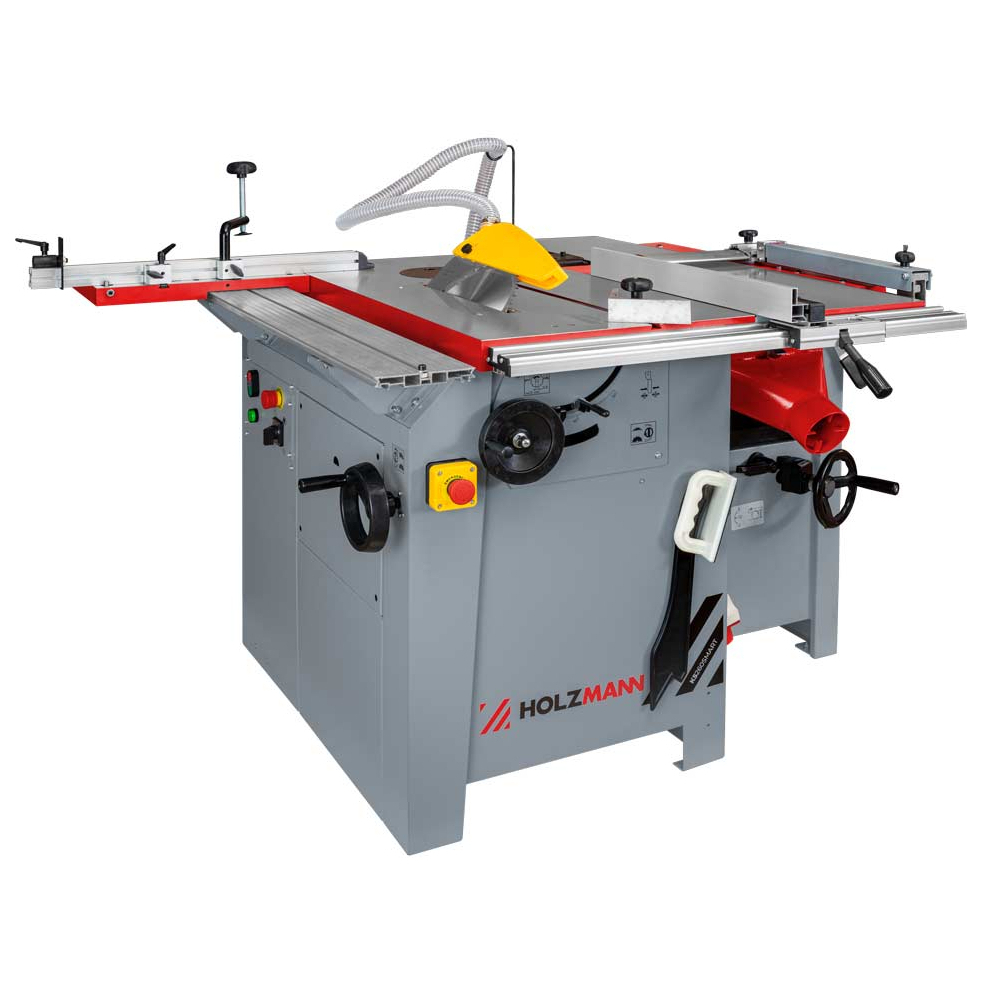

Kombinovaný stroj Holzmann K5260SMART_230V

Holzmann K5260SMART_230V sústreďuje rezanie, spodné frézovanie, porovnávanie a hrúbkovanie do jedného stroja s napájaním 230 V. Je vhodný pre domácu stolársku dielňu a menšie pracovisko, kde chcete pripravovať masívne drevo, deliť prírezy a opracovávať hrany bez inštalácie niekoľkých samostatných. Piatu operáciu, dlabanie, je možné doplniť voliteľným zariadením HOB310ECOLL.

Výbavu tvorí hobľovací valec s tromi klasickými nožmi , pílový kotúč s priemerom 254 mm a kompaktný posuvný stôl 400 × 250 mm. Jednotlivé obrábacie časti majú vlastné motory: píla a hobľovačka disponujú výkonom po 2 200 W, spodná frézka výkonom 1 500 W. Pracovné funkcie sa volia otočným prepínačom.

Porovnávanie plôch a hrán s tromi hobľovacími nožmi

Porovnávacia časť ponúka pracovnú šírku 260 mm a stôl s rozmermi 1 090 × 260 mm. Využijete ju na vytvorenie rovnej referenčnej plochy a nadväzujúcej hrany pred ďalším opracovaním. Doraz s rozmermi 700 × 123 mm je nastaviteľný v rozsahu 90-45 °, takže umožňuje tiež prípravu hrán pod uhlom.

Valec s priemerom 70 mm pracuje pri 5 500 ot./min a je osadený tromi hobľovacími nožmi 260 × 25 × 3 mm . Nože sú už predmontované. Maximálny úber pri porovnávaní je 3 mm; pri práci ho prispôsobte šírke dielca, vlastnostiam dreva a požadovanému povrchu.

Preťah na prípravu dielcov na zhodnú hrúbku

Po porovnaní východiskovej plochy môžete materiál opracovať v hrúbkovacej časti. Preťah spracováva dielce do šírky 258 mm a výšky 225 mm , minimálna priechodná výška je 5 mm. Je praktický pri príprave viacerých dosiek, líšt alebo rámových súčastí, ktoré majú mať rovnakú výslednú hrúbku.

Hrúbkovací stôl má rozmery 545 × 258 mm. Pripojiteľný posuv vedie materiál rýchlosťou 7 m/min a maximálny úber dosahuje 4 mm. Nastavenie hrúbky tak môžete využiť na postupné opracovanie celej série dielcov pred ich rozmerovým delením a zostavením.

Kotúčová píla s kompaktným posuvným stolom

Pílová jednotka používa kotúč 254 × 30 × 3,0/2,2 mm , ktorý je súčasťou dodávky. Maximálna výška rezu je 78 mm pri kolmom nastavení a 63 mm pri naklopení na 45 °. Náklon sa nastavuje ručným kolesom v rozsahu 0-45 °.

Hlavný stôl s rozmermi 920 × 500 mm dopĺňa posuvný stôl 400 × 250 mm. Tento menší vozík pomáha s vedením kompaktných obrobkov pri priečnom rezaní. Maximálna rezná dĺžka je uvedená 380 mm, šírka rezu pri pozdĺžnom pravítku dosahuje 710 mm. Pri posudzovaní pracovného rozsahu preto rozlišujte priečne vedenie na vozíku a pozdĺžne delenie pri pravítku.

Spodná frézka na profilovanie a opracovanie hrán

Frézovacie vreteno má upínací priemer 30 mm a štyri rýchlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. So zodpovedajúcou frézou umožňuje opracovanie hrán a vytváranie profilov na drevených súčastiach. Otáčky vyberajte podľa použitého nástroja a jeho dovoleného pracovného rozsahu.

Zdvih vretena je 110 mm. Nad stolom je možné použiť nástroj do priemeru 180 mm, pod úroveň pracovnej dosky je možné zapustiť nástroj do priemeru 160 mm. Pri zostavovaní frézovacej výbavy preto zohľadnite upínanie, priemer nástroja aj jeho požadovanú polohu voči stolu.

Hlavné prínosy pre menšiu dielňu

• Štyri základné operácie v jednej zostave - rezanie, frézovanie, porovnávanie a hrúbkovanie.
• Jednofázové napájanie 230 V pre dielne so zodpovedajúcim elektrickým prívodom.
• Tri vlastné motory pre pílovú, frézovaciu a hobľovaciu jednotku.
• Hobľovací valec s tromi predmontovanými nožmi.
• Kompaktný posuvný stôl 400 × 250 mm na vedenie menších dielcov.
• Možnosť doplnenia dlabačky HOB310ECOLL a pojazdného podvozku UFEK5.

Obsah dodávky a voliteľné príslušenstvo

Súčasťou dodávky je kombinovaný stroj a základná pracovná výbava:

• tvrdokovový pílový kotúč 254 × 30 × 3,0/2,2 mm,
• tri predmontované hobľovacie nože 260 × 25 × 3 mm,
• posuvný stôl s vedením a priečnym dorazom,
• pozdĺžne pravítko, uhlový doraz a prítlak obrobku,
• porovnávací doraz a ochranný kryt hobľovacieho valca,
• frézovací doraz, ochranný kryt a prítlačné prvky,
• odsávacia hadica krytu pílového kotúča,
• posúvacie pomôcky, nastavovacia mierka hobľovacích nožov a obslužné náradie.

Dlabacie zariadenia HOB310ECOLL a pojazdný podvozok UFEK5 sú voliteľné príslušenstvo a objednávajú sa samostatne. Dlabačka rozšíri možnosti prípravy stolárskych spojov, podvozok uľahčí zmenu umiestnenia stroja v dielni.

Príprava pracoviska a odsávania

Pri rozmiestnení stroja ponechajte voľný priestor na podávanie dlhších dielcov pri porovnávaní a hrúbkovaní aj na pohyb posuvného stola. Elektrický prívod musí zodpovedať jednofázovému napájaniu 230 V/50 Hz. Myslite tiež na prístup k jednotlivým ovládacím miestam pri zmene pracovnej operácie.

Odsávacia sústava má zaistiť prietok 1 080 m³/ha podtlak 1 020 Pa. Pripojovacie hrdlá majú priemery 100, 100 a 32 mm. Dodaná hadica odvádza odpad od krytu pílového kotúča k prípojke; vlastný odsávač pilín sa kupuje samostatne.
