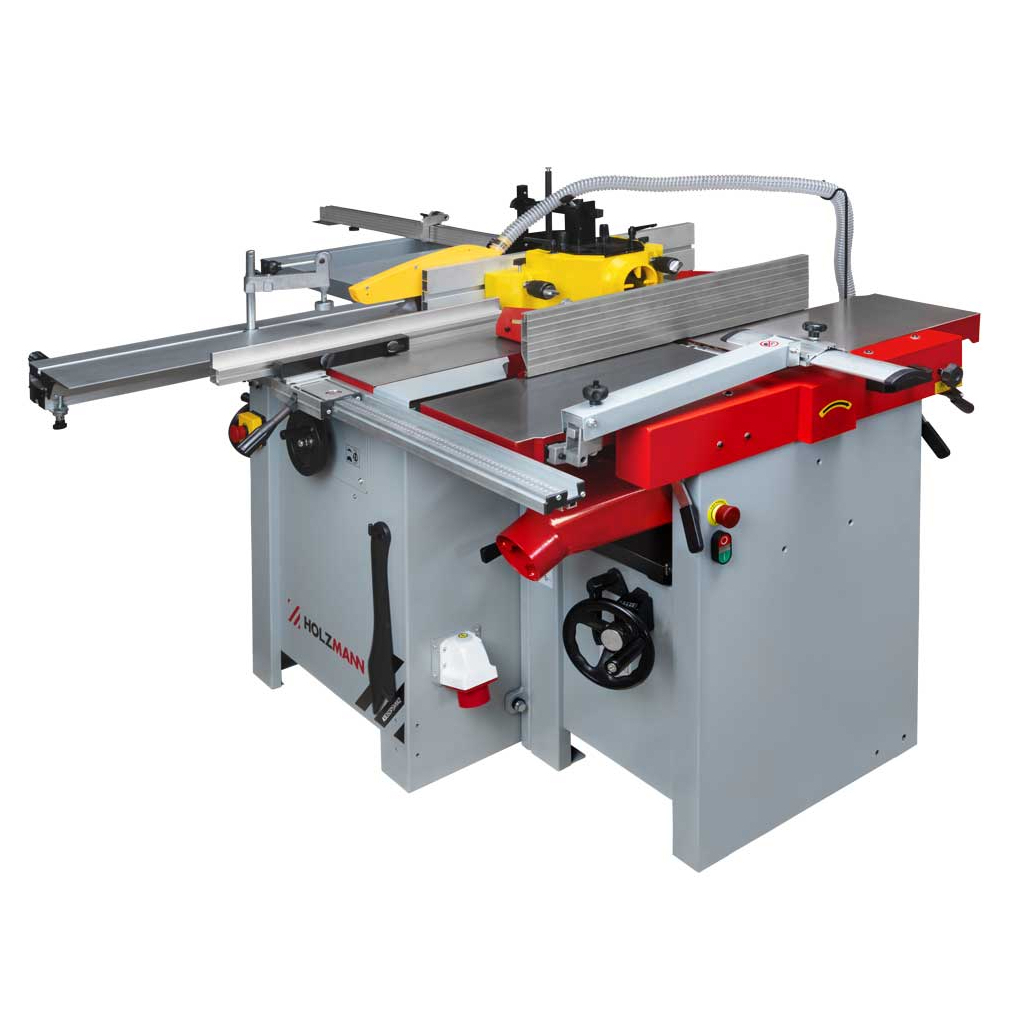

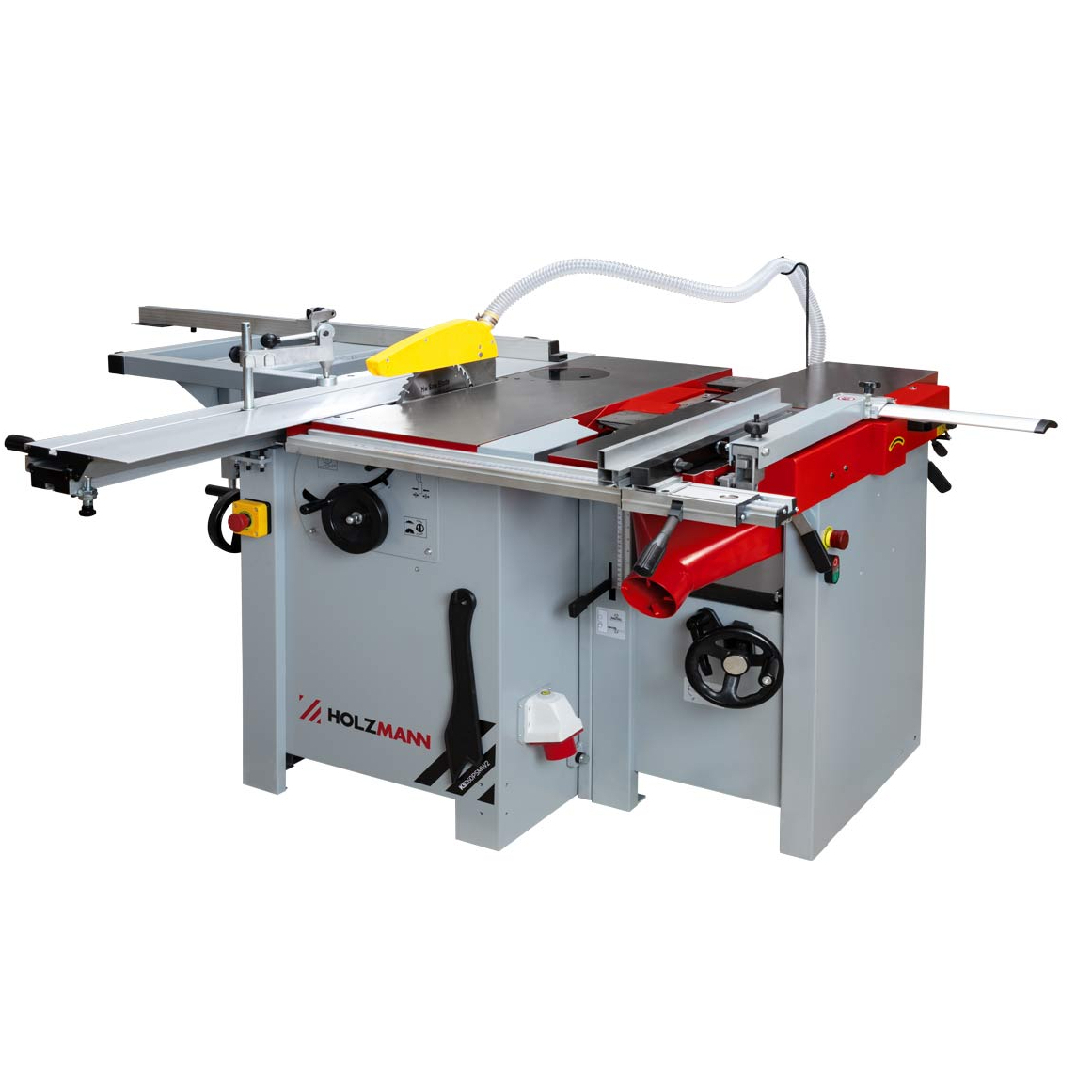

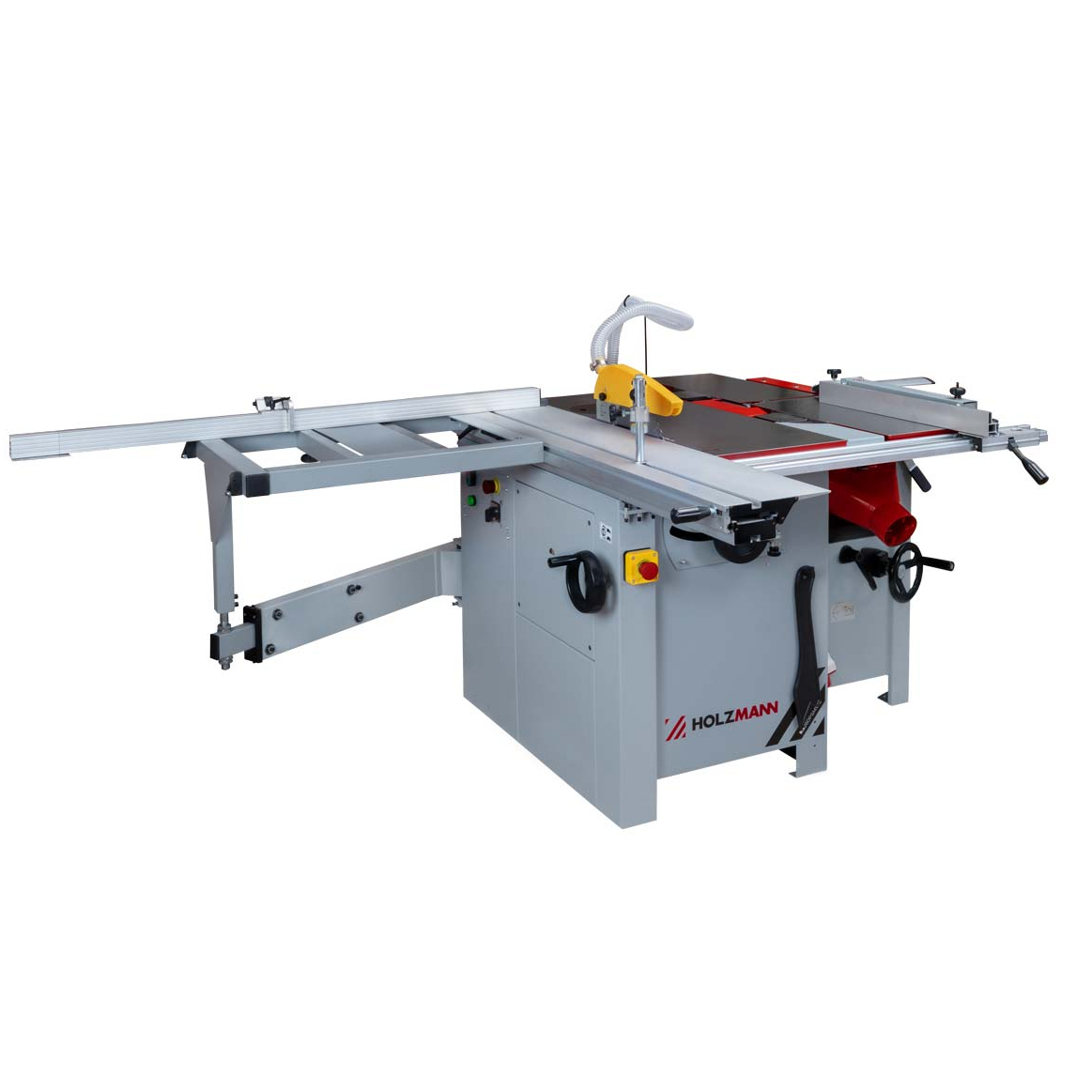

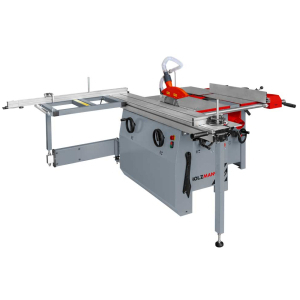

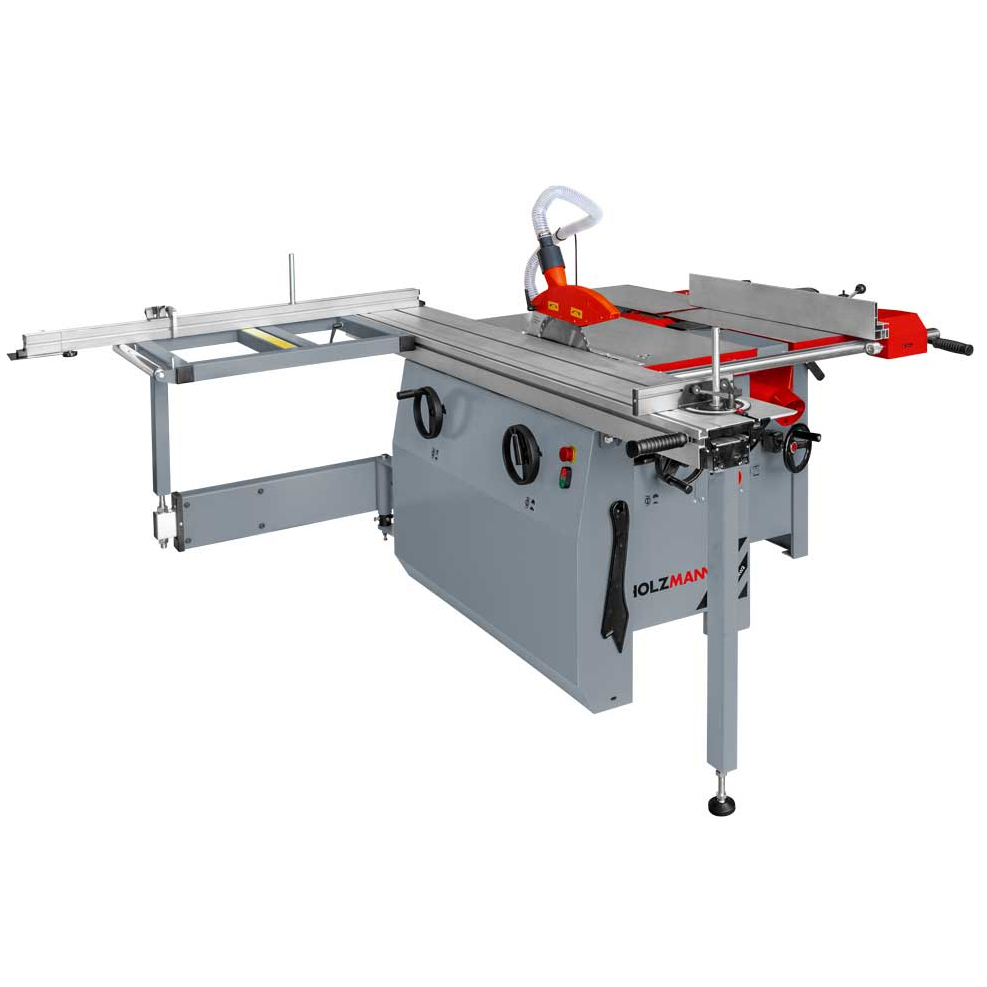

Kombinovaný stroj Holzmann K5260PSMW2_230V

Holzmann K5260PSMW2_230V spája kotúčovú pílu, spodnú frézku, porovnávaciu hobľovku a hrúbkovaciu preťahovačku v jednom zariadení. Uplatní sa v menšej stolárskej alebo domácej dielni, kde potrebujete pripravovať rezivo a vyrábať drevené dielce, ale nemáte priestor na niekoľko samostatných strojov. O dlabanie je možné zostavu rozšíriť pomocou voliteľného zariadenia HOB310ECOLL.

Prevedenie s napájaním 230 V/50 Hz využíva tri samostatné motory. Pílovú a hobľovaciu jednotku poháňajú motory s výkonom 2 200 W, frézka má motor 1 500 W. K dôležitej výbave patrí špirálový hobľovací valec s 24 otočnými žiletkami, posuvný formátovací stôl a pílový kotúč s priemerom 254 mm.

Rezanie s posuvným stolom a naklápaním kotúča

Pílová jednotka zvládne výšku rezu až 78 mm pri kolmom nastavení a 63 mm pri naklopení na 45 °. Uhol kotúča nastavíte ručným kolesom. Stroj tak využijete na bežné pozdĺžne a priečne delenie materiálu aj na rezy so šikmou reznou plochou, napríklad pri príprave rámových súčastí.

Formátovací stôl s rozmermi 1 320 × 238 mm pomáha viesť obrobok pozdĺž pílového kotúča. Dopĺňa ho výložníkový stôl 680 × 530 mm a priečny doraz s rozsahom 1 225-2 100 mm. Dielec tak získava oporu aj mimo hlavného pracovného stola, čo oceníte pri práci so širšími prírezmi.

Maximálna rezná dĺžka je 1 300 mm a šírka rezu u pozdĺžneho pravítka dosahuje 710 mm. Tieto rozsahy umožňujú posúdiť, či stroj zodpovedá veľkosti dielcov, ktoré v dielni bežne spracovávate. Dodaný tvrdokovový kotúč má priemer 254 mm a upínací otvor 30 mm.

Špirálový valec s jednotlivými otočnými žiletkami

Porovnávacia a hrúbkovacia časť používa špirálový hobľovací valec s dvoma drážkami a 24 otočnými žiletkami . Jednotlivé ostrie je možné riešiť samostatne, takže pri miestnom poškodení nie je nutné meniť celú sadu dlhých hobľovacích nožov. Žiletky majú prevedenie 15 × 15 × 2,5 mm, R150, a sú už predmontované.

Na porovnávanie slúži stôl s rozmermi 1 090 × 260 mm a doraz nastaviteľný od 90 ° do 45 °. Pri príprave masívu najskôr vytvoríte rovnú plochu a nadväzujúcu hranu, od ktorých môžete odvodiť ďalšie opracovanie. Maximálny úber pri porovnávaní je 3 mm.

Naťahovacia časť umožňuje opracovávať dielce do výšky 225 mm . Má stôl s rozmermi 545 × 258 mm, maximálny úber 4 mm a pripojiteľný posuv s rýchlosťou až 7 m/min. Hodí sa na prípravu viacerých dosiek, líšt alebo rámových súčastí na zhodnú hrúbku. Veľkosť úberu prispôsobte šírke dielca, materiálu a požadovanému povrchu.

Spodná frézka pre hrany a profily

Frézovacia jednotka má vreteno s priemerom 30 mm a štyri rýchlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. So zodpovedajúcim nástrojom umožňuje profilovanie a opracovanie hrán. Voľba otáčok musí rešpektovať rozmer frézy a jej povolený pracovný rozsah.

Zdvih vretena dosahuje 110 mm. Nad stolom je možné použiť nástroj do priemeru 180 mm, zatiaľ čo maximálny priemer nástroja zapusteného pod úroveň stola je 160 mm. Pri výbere fréz preto rozlišujte nielen upínací otvor, ale aj ich umiestnenie voči pracovnej doske.

Hlavné prínosy pre menšiu dielňu

• Štyri základné operácie v jednej zostave - rezanie, frézovanie, porovnávanie a hrúbkovanie.
• Napájanie 230 V pre pracovisko s jednofázovým prívodom.
• Tri samostatné motory pre jednotlivé obrábacie jednotky.
• Špirálový hobľovací valec s 24 samostatnými otočnými žiletkami.
• Formátovací stôl s výložníkom a priečnym dorazom na vedenie a podopretie obrobkov.
• Voľba pracovnej funkcie pomocou otočného prepínača.
• Možnosť doplnenia dlabačky a pojazdného podvozku.

Obsah dodávky a voliteľné príslušenstvo

Súčasťou dodávky je kombinovaný stroj a nasledujúce vybavenie:

• pílový kotúč s tvrdokovovými zubami 254 × 30 × 3,0/2,2 mm,
• odsávacia hadica na prepojenie krytu pílového kotúča s odsávacím hrdlom,
• 24 predmontovaných otočných žiletiek 15 × 15 × 2,5 mm, R150.

Súčasťou stroja je posuvný stôl s výložníkom a priečnym dorazom. Dlabacie zariadenia HOB310ECOLL a pojazdný podvozok UFEK5 sú voliteľné príslušenstvo a objednávajú sa samostatne. Dlabačka rozšíri možnosti výroby stolárskych spojov, podvozok uľahčí zmenu umiestnenia stroja v dielni.

Umiestnenie a pripojenie v dielni

Pri rozvrhnutí pracoviska ponechajte priestor na pohyb formátovacieho stola a na podávanie dlhších dielcov do hobľovacej jednotky. Kombinovaná konštrukcia zmenšuje počet samostatných stanovíšť, prístup k jednotlivým funkciám však musí zostať voľný. Elektrický prívod pripravte pre napájanie 230 V/50 Hz podľa požiadaviek stroja.

Odsávanie sa pripája k hrdlom s priemermi 100, 100 a 32 mm. Dodaná hadica prepája kryt pílového kotúča s prípojným hrdlom; vlastný odsávač sa vyberá samostatne. Pri plánovaní pracoviska preto počítajte aj s jeho umiestnením a vedením odsávacích hadíc.
