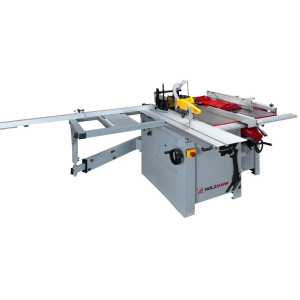

Kombinovaný stroj Holzmann K5260PSMW2_400V

Holzmann K5260PSMW2_400V je kombinovaný stroj na rezanie, spodné frézovanie, porovnávanie a hrúbkovanie dreva. Hodí sa do menšej stolárskej alebo domácej dielne, kde potrebujete spracovať rezivo od prvého porovnania až po rozmerové delenie a opracovanie hrán. Niekoľko obrábacích jednotiek sústreďuje do spoločnej zostavy, takže nemusíte pre každú operáciu vyčleniť samostatný stroj.

Prevedenie vyžaduje trojfázové napájanie 400 V/50 Hz . Píla a hobľovka majú každá vlastný motor s výkonom 2 200 W, spodnú frézku poháňa motor 1 500 W. Výbavu dopĺňa posuvný formátovací stôl, špirálový hobľovací valec s 24 otočnými žiletkami a možnosť pripojenia voliteľnej dlabačky HOB310ECOLL.

Od porovnania reziva k zhodnej hrúbke dielcov

Porovnávacia hobľovka ponúka pracovnú šírku 260 mm a stôl s rozmermi 1 090 × 260 mm. Slúži na vytvorenie rovnej plochy a nadväzujúcej hrany, od ktorých sa odvíja ďalšie opracovanie. Doraz s rozmermi 700 × 123 mm je možné nastaviť v rozsahu 90-45 °, takže umožňuje tiež porovnanie hrany pod uhlom.

Špirálový valec má dve drážky a 24 otočných žiletiek 15 × 15 × 2,5 mm v prevedení R150 . Jednotlivé ostrie je možné riešiť samostatne, čo je praktické pri miestnom poškodení. Valec s priemerom 70 mm sa otáča rýchlosťou 5 500 ot./min a maximálny úber pri porovnávaní je 3 mm.

Po príprave referenčnej plochy môžete použiť hrúbkovaciu preťahovačku. Tá spracováva materiál do šírky 258 mm a výšky 225 mm , minimálna priechodná výška je 5 mm. Pripojiteľný posuv má rýchlosť 7 m/min. Preťah využijete najmä pri príprave viacerých dosiek, líšt alebo rámových súčastí na rovnakú hrúbku. Maximálny úber dosahuje 4 mm; skutočný odber prispôsobte materiálu a šírke obrobku.

Kotúčová píla s formátovacím stolom

Pílový kotúč s priemerom 254 mm umožňuje výšku rezu až 78 mm pri kolmom nastavení . Naklopenie sa ovláda ručným kolesom v rozsahu 0-45 °. Pri uhle 45° je maximálna výška rezu 63 mm. Pílovú časť tak využijete na bežné delenie materiálu aj prípravu dielcov so šikmou reznou plochou.

Posuvný formátovací stôl má rozmery 1 320 × 238 mm. Spoločne s výložníkom 680 × 530 mm poskytuje oporu pri vedení širších obrobkov. Priečny doraz s rozsahom 1 225-2 100 mm pomáha pri nastavovaní dĺžky prírezov a práci s rozmernejšími súčasťami.

Maximálna rezná dĺžka je 1 300 mm a šírka rezu u pozdĺžneho pravítka dosahuje 710 mm. Tieto pracovné rozsahy sú dôležité pri posúdení, či stroj zodpovedá veľkosti vašich bežných výrobkov. Tvrdokovový pílový kotúč 254 × 30 × 3,0/2,2 mm je súčasťou dodávky.

Spodná frézka pre profily a opracovanie hrán

Frézovacia jednotka používa vreteno s priemerom 30 mm a ponúka štyri rýchlosti: 1 400, 4 000, 6 000 a 9 000 ot./min. S vhodným nástrojom umožňuje profilovanie a opracovanie hrán pri výrobe drevených súčastí. Otáčky voľte podľa použitej frézy a jej dovoleného pracovného rozsahu.

Výškové nastavenie vretena má zdvih 110 mm. Nad stolom je možné použiť nástroj do priemeru 180 mm, zapustiť pod úroveň stola je možné nástroj do priemeru 160 mm. Pri výbere fréz preto zohľadnite ich upínanie, priemer aj požadovanú pracovnú polohu.

Hlavné prínosy pre dielňu

• Štyri základné operácie v jednej zostave - porovnávanie, hrúbkovanie, rezanie a frézovanie.
• Špirálový hobľovací valec s 24 samostatnými otočnými žiletkami.
• Tri vlastné motory pre pílovú, frézovaciu a hobľovaciu jednotku.
• Posuvný stôl s výložníkom na podoprenie a vedenie širších dielcov.
• Voľba pracovnej funkcie otočným prepínačom.
• Možnosť rozšírenia o dlabanie pomocou zariadenia HOB310ECOLL.

Obsah dodávky a voliteľné rozšírenie

Súčasťou dodávky je kombinovaný stroj a nasledujúce vybavenie:

• pílový kotúč s tvrdokovovými zubami 254 × 30 × 3,0/2,2 mm,
• odsávacia hadica medzi krytom pílového kotúča a pripojovacím hrdlom,
• 24 predmontovaných otočných žiletiek 15 × 15 × 2,5 mm, R150.

Súčasťou stroja je posuvný stôl s výložníkovým stolom a priečnym dorazom. Dlabacie zariadenie HOB310ECOLL sa objednáva samostatne. Voliteľne je možné doplniť aj pojazdný podvozok pre zmenu umiestnenia stroja v dielni.

Priestor a odsávanie pre jednotlivé operácie

Pri rozmiestnení dielne ponechajte priestor na pohyb formátovacieho stola aj na podávanie dlhšieho materiálu pri hobľovaní. Počítajte aj s prístupom k jednotlivým ovládacím miestam. Elektrické pripojenie musí zodpovedať trojfázovému napájaniu 400 V/50 Hz.

Stroj pripojte k odsávacej sústave s požadovaným prietokom 1 080 m³/ha podtlakom 1 020 Pa. K dispozícii sú prípojky s priemermi 100, 100 a 32 mm. Dodaná hadica prepája kryt píly s pripojovacím hrdlom; vlastné odsávacie zariadenie sa zaobstaráva samostatne.

Ďalšie možnosti vybavenia nájdete v kategórii drevoobrábacie stroje av ponuke značky Holzmann . S porovnaním jednotlivých riešení vám pomôže článok Ako vybrať drevoobrábací stroj .

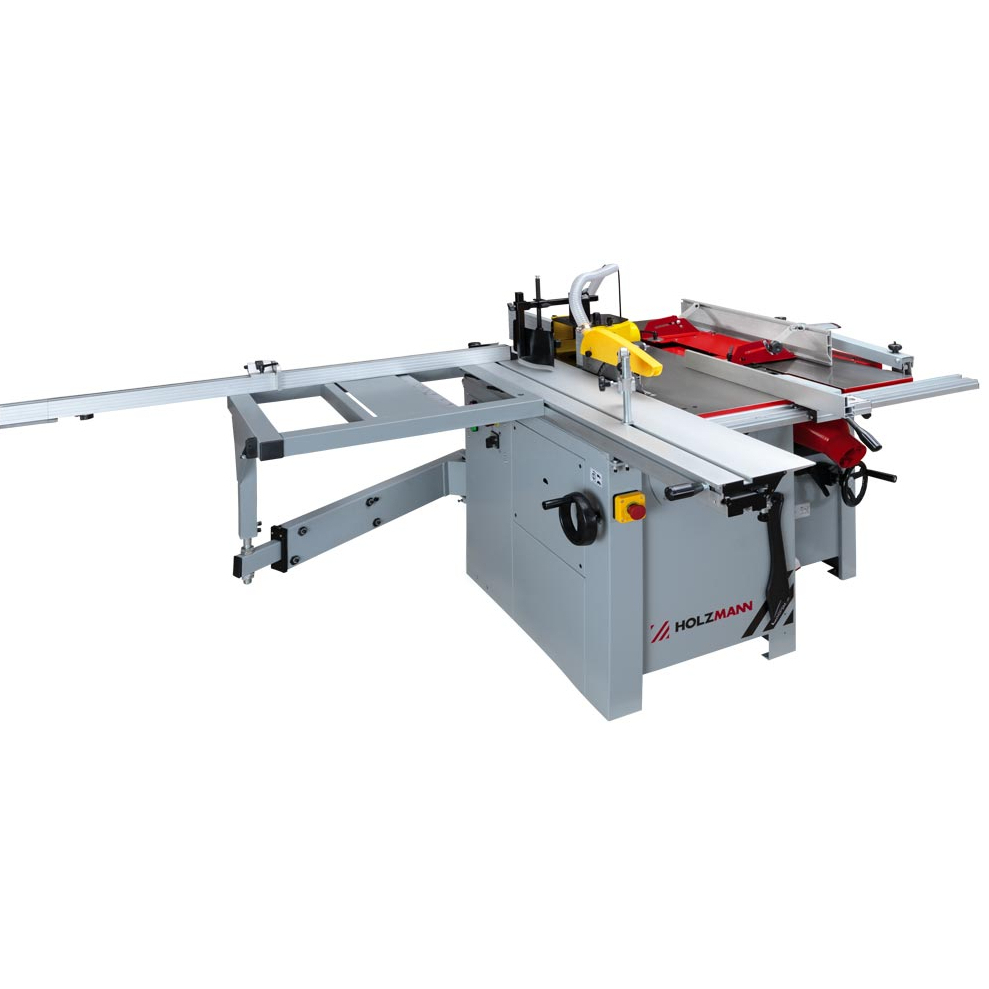

Fotografie stroja

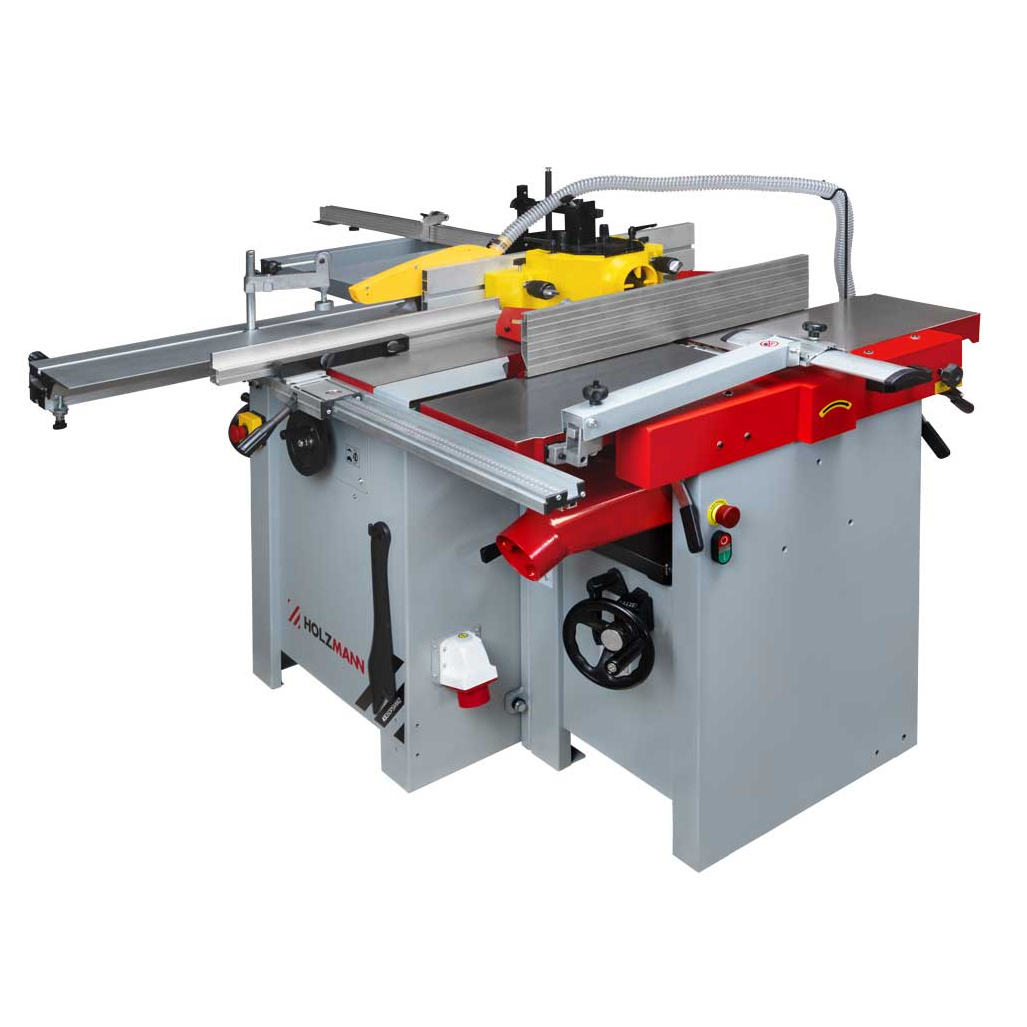

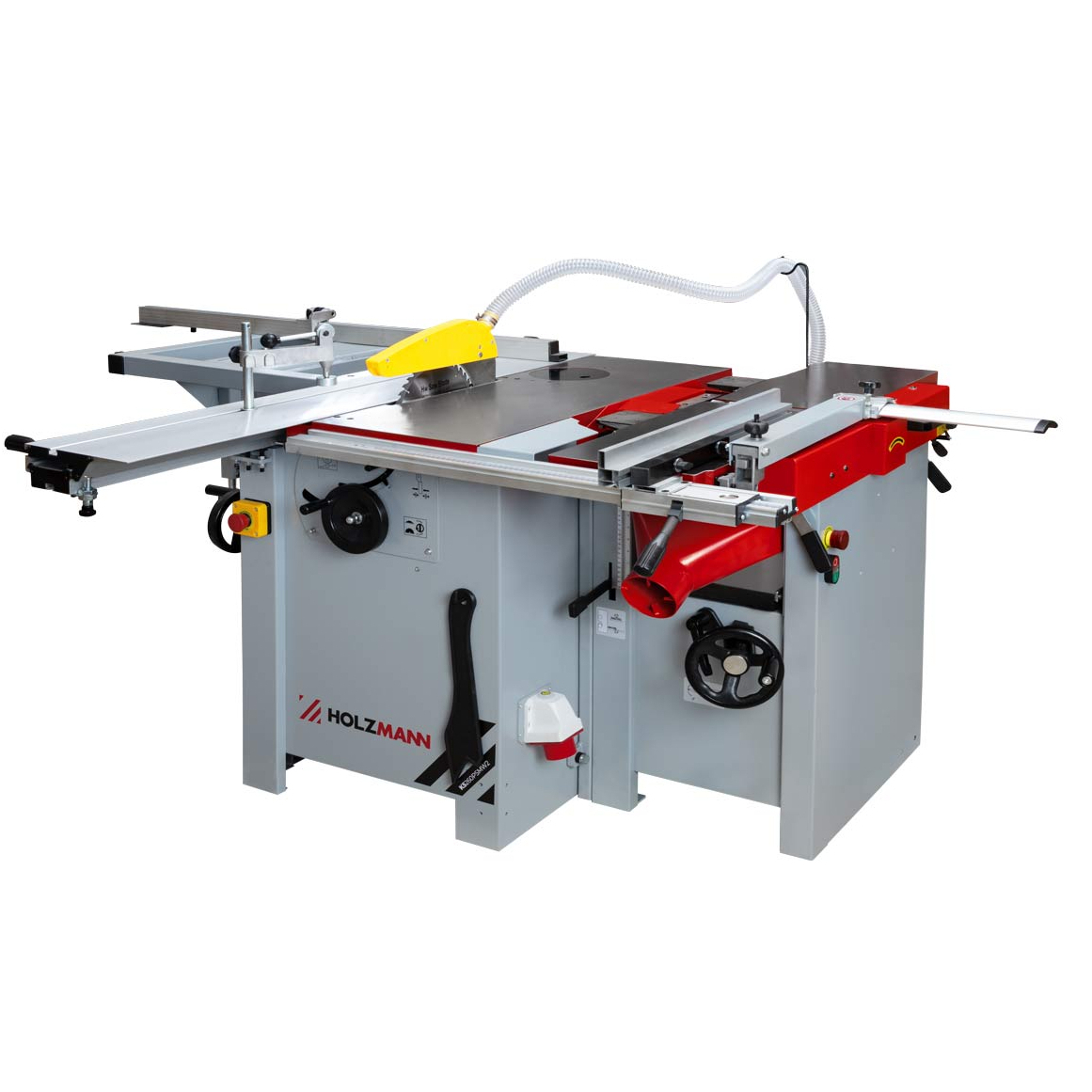

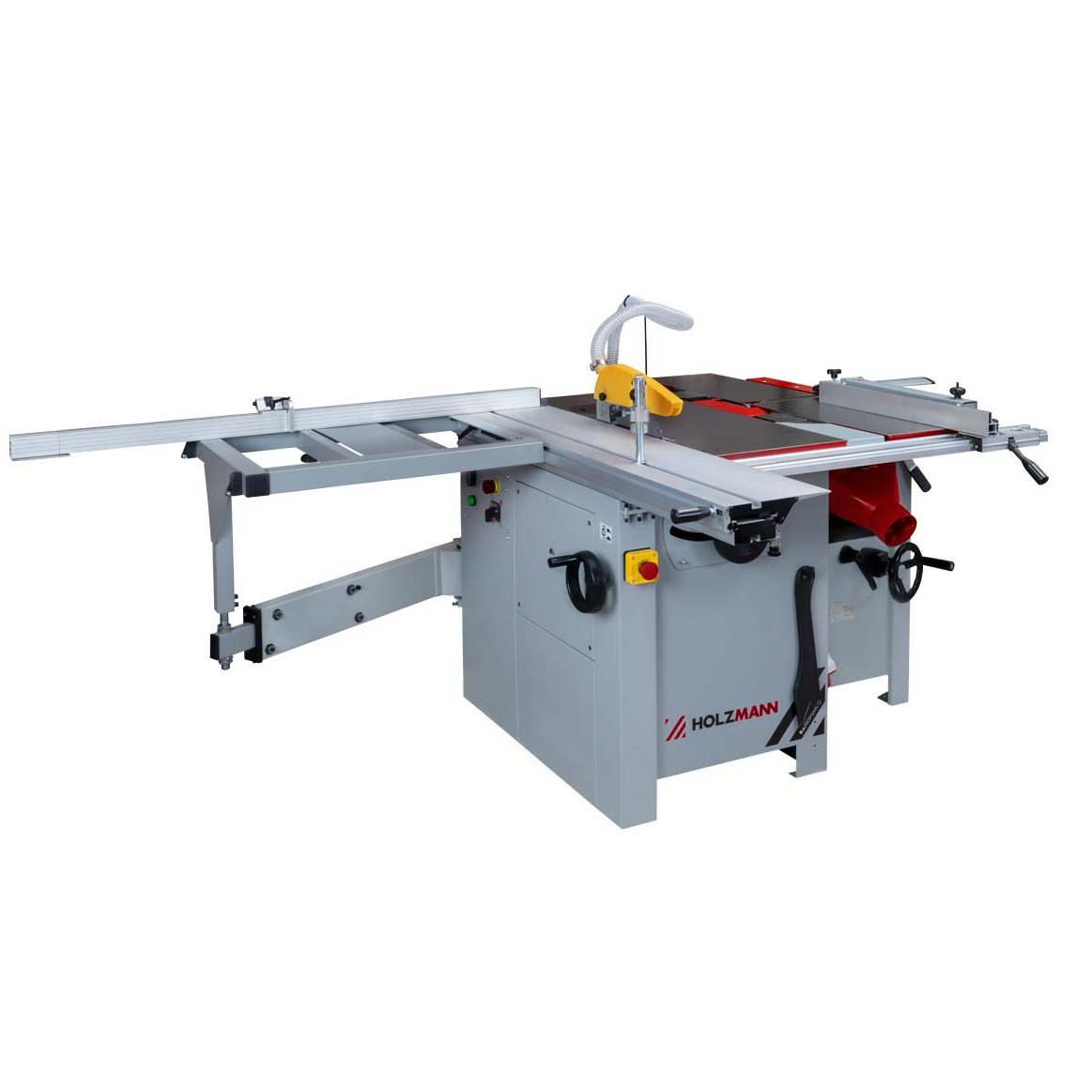

Ďalšie fotografie produktu
