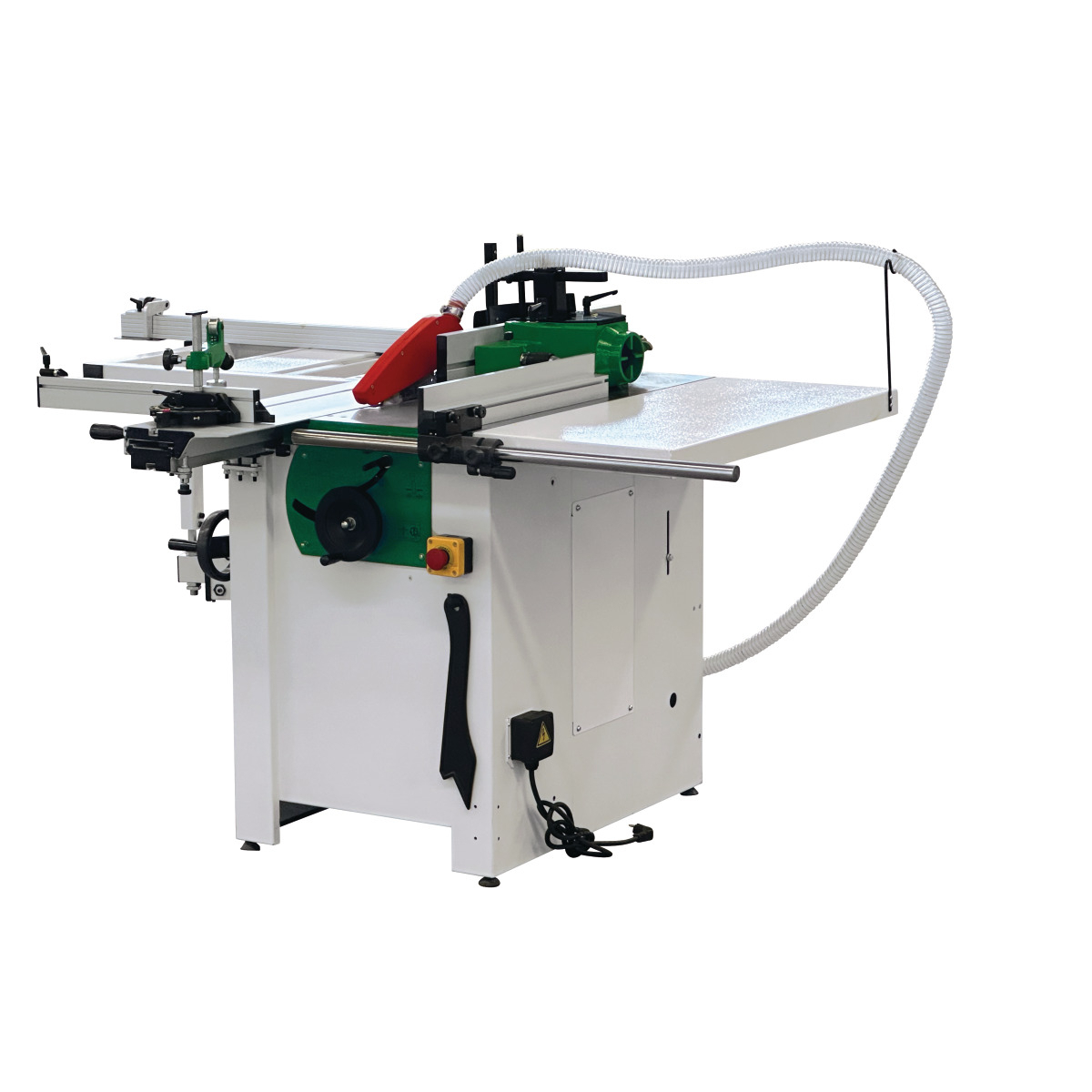

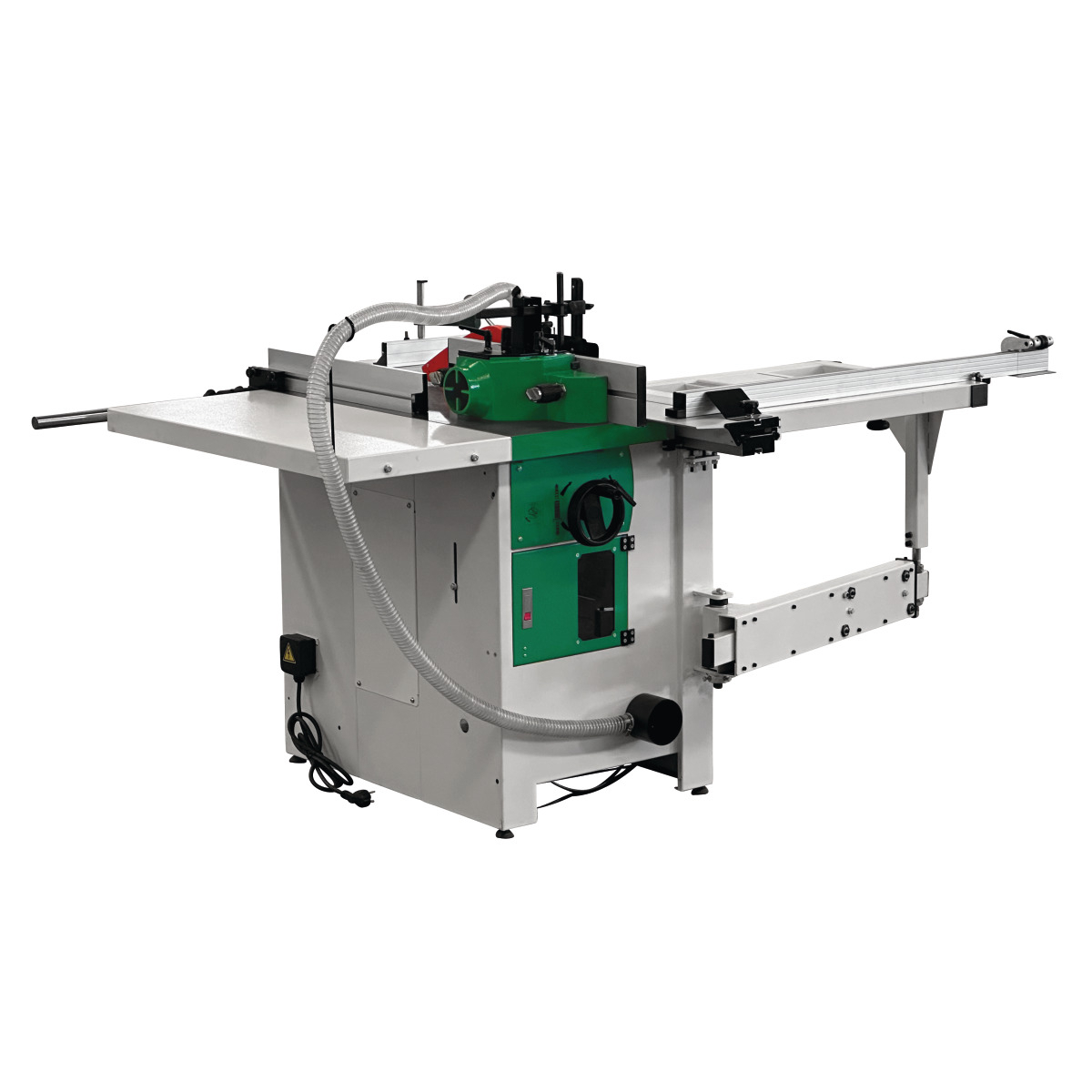

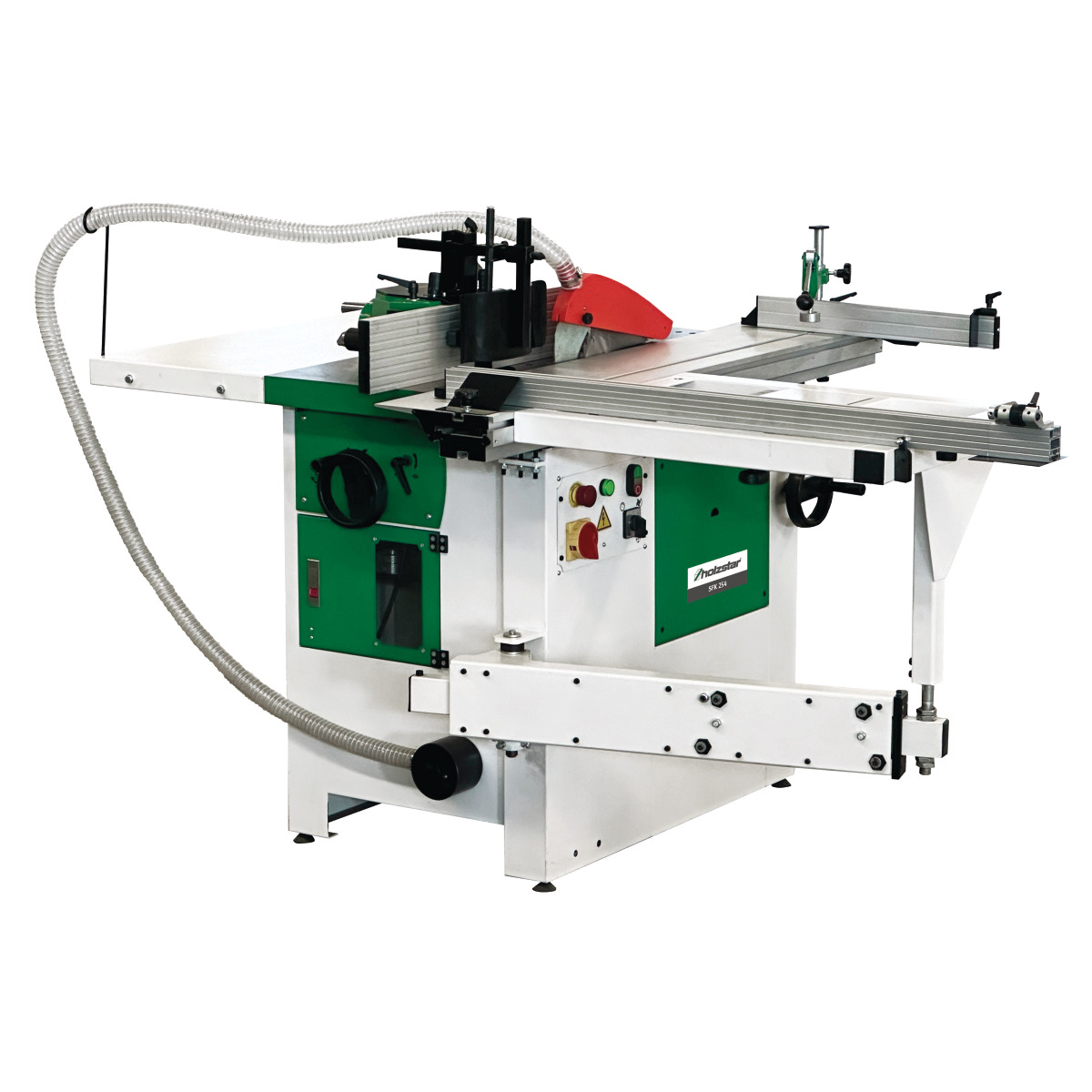

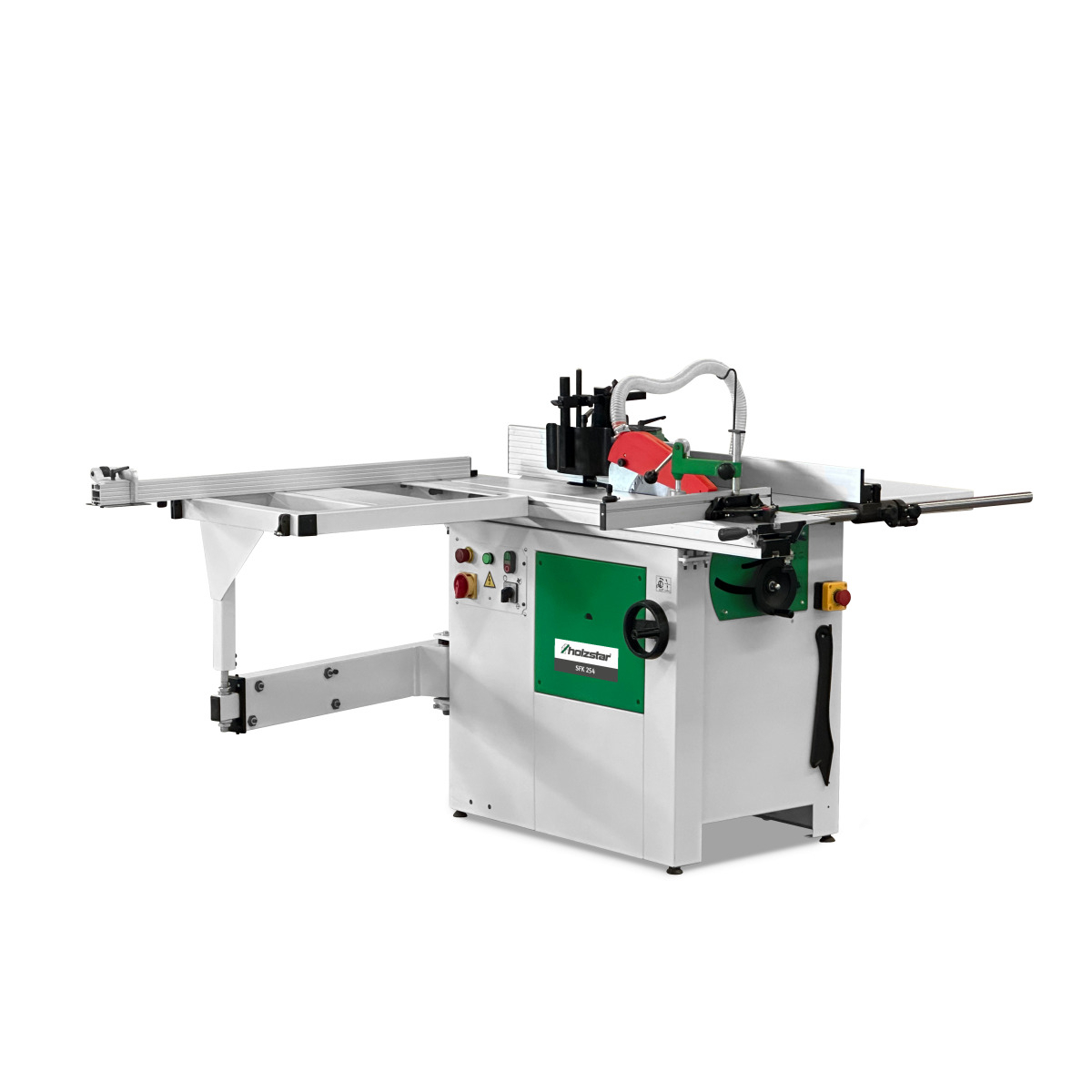

Holzstar SFK 254/30-1300 je kombinovaný stroj na spracovanie dreva, ktorý spája formátovaciu kotúčovú pílu a spodnú frézu do jedného celku. Je určený na presné rezanie drevených dosiek, masívneho dreva a následné frézovanie hrán, profilov alebo stolárskych spojov. Vďaka napájaniu 230 V ho možno používať aj v dielňach bez trojfázového prívodu.
Pílová jednotka pracuje s kotúčom s priemerom 254 mm a ponúka maximálnu výšku rezu 78 mm pri uhle 90°. Spodná fréza je vybavená vretenom s priemerom 30 mm so štyrmi voliteľnými rýchlosťami. Stroj tak umožňuje vykonávať dve nadväzujúce stolárske operácie bez nutnosti zakúpenia samostatnej píly a frézy.
Formátovacia píla s posuvným vozíkom
Píla je vybavená hliníkovým formátovacím vozíkom s dĺžkou 1 300 mm, ktorý uľahčuje vedenie doskových aj masívnych obrobkov. Posuvný vozík má šírku 238 mm a dopĺňa ho bočný výložník s hliníkovým priečnym dorazom.
Pílový kotúč je možné nakloniť v rozsahu od 90° do 45°. Pri kolmom reze dosahuje maximálna výška rezu 78 mm, pri sklopení na 45° potom 63 mm. Kotúč sa otáča rýchlosťou 4 000 ot./min a poháňa ho motor s príkonom 2,2 kW.
Podĺžny doraz využíva vedenie na kruhovej tyči, ktoré pomáha pri presnom nastavení šírky rezu. Uhlový doraz s excentrickým upínaním umožňuje stabilnejšie polohovanie materiálu pri priečnych a uhlových rezoch.
Spodná fréza so štyrmi rýchlosťami
Integrovaná spodná fréza umožňuje opracovávať hrany, vytvárať profily a pripravovať vybrané stolárske spoje. Frézovacie vreteno má priemer 30 mm a využiteľnú dĺžku 105 mm.
V závislosti od použitého nástroja je možné nastaviť otáčky 1 400, 4 000, 6 000 alebo 9 000 ot./min. Výškové nastavenie vretena má rozsah 110 mm a maximálny priemer frézovacieho nástroja je 160 mm.
Motor frézovacej jednotky má príkon 1,5 kW. Samostatne voliteľné otáčky uľahčujú prispôsobenie pracovných podmienok priemeru a typu frézy.
Pracovný stôl a vedenie materiálu
Pracovný stôl s rozmermi 920 × 810 mm poskytuje oporu pri rezaní a frézovaní. Konštrukcia s výložníkom a priečnym dorazom je praktická najmä pri príprave nábytkových dielov, rámových konštrukcií a presnom rezaní dosiek.
Pri zmene pracovného postupu z rezania na frézovanie je možné využiť druhú obrábaciu jednotku priamo na tom istom stroji. To pomáha šetriť priestor v dielni, najmä ak sa obe operácie používajú pri výrobe rovnakých dielov.
Hlavné výhody
- Dve funkcie v jednom stroji – formátovacia píla a spodná fréza.
- Napájanie 230 V pre dielne s jednofázovým elektrickým pripojením.
- Pílový kotúč Ø 254 mm s možnosťou naklonenia do 45°.
- Maximálna výška rezu 78 mm pri kolmom nastavení kotúča.
- Formátovací vozík s dĺžkou 1 300 mm pre presné vedenie materiálu.
- Frézovacie vreteno Ø 30 mm so štyrmi rýchlosťami.
- Bočný výsuv a priečny doraz na spracovanie väčších dielov.
- Samostatné motory pre pílovú a frézovaciu jednotku.
Technické parametre
| Výrobca / model | Holzstar SFK 254/30-1300 |
|---|---|
| Objednávacie číslo | 5945313 |
| Napájanie | 230 V / 50 Hz |
| Príkon motora píly | 2,2 kW |
| Príkon motora frézy | 1,5 kW |
| Priemer pílového kotúča | 254 mm |
| Otáčky pílového kotúča | 4 000 ot./min |
| Nastavenie uhla kotúča | 90° až 45° |
| Výška rezu pri 90° / 45° | 78 / 63 mm |
| Dĺžka rezu | 1 300 mm |
| Rozmery posuvného vozíka | 1 300 × 238 mm |
| Rozmery pracovného stola | 920 × 810 mm |
| Priemer frézovacieho vretena | 30 mm |
| Využiteľná dĺžka vretena | 105 mm |
| Zdvih frézovacieho vretena | 110 mm |
| Otáčky frézovacieho vretena | 1 400 / 4 000 / 6 000 / 9 000 ot./min |
| Maximálny priemer frézy | 160 mm |
| Odťahová trubica frézky | Ø 100 mm |
| Odťahová trubica krytu píly | Ø 30 mm |
| Rozmery stroja (D × Š × V) | 2 200 × 1 330 × 1 300 mm |
| Hmotnosť stroja | 211 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie viacúčelové zariadenia nájdete v kategórii kombinované drevospracovacie stroje. Pri výbere vhodného stroja vám pomôže aj článok Ako vybrať kombinovaný drevospracovací stroj.
Často kladené otázky
Aké funkcie stroj ponúka?
Kombinuje formátovaciu kotúčovú pílu a spodnú frézu.
Aký napájací zdroj vyžaduje?
Táto verzia používa jednofázové napájanie 230 V / 50 Hz.
Aká je maximálna výška rezu?
Pri kolmom reze 78 mm a pri naklonení kotúča o 45° je to 63 mm.
Aké otáčky má frézovacie vreteno?
Na výber sú otáčky 1 400, 4 000, 6 000 a 9 000 ot./min.
