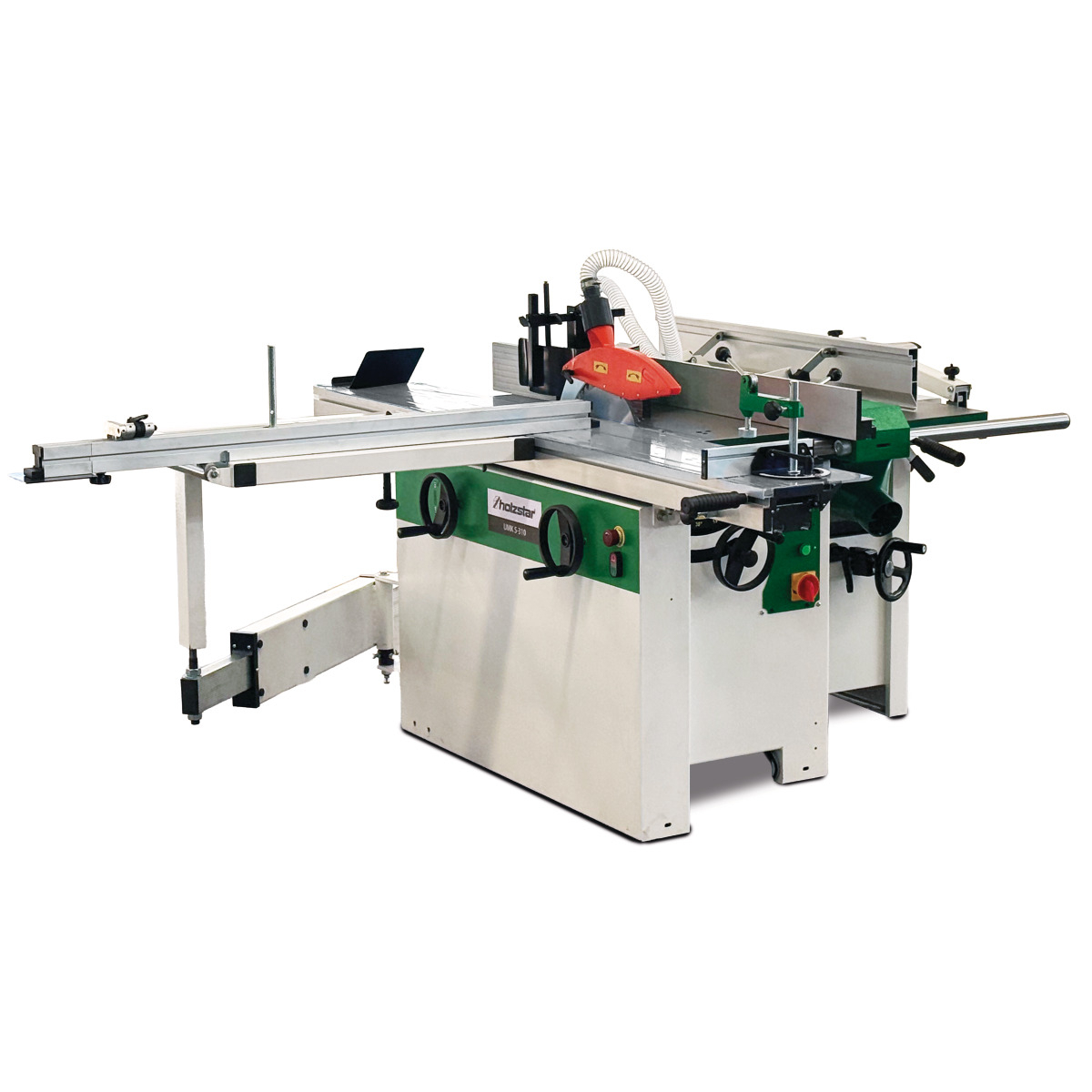

Viacúčelový drevoobrábací stroj UMK 5-310 230 V

Holzstar UMK 5-310 230 V je viacúčelový stroj na spracovanie dreva, ktorý spája formátovaciu kotúčovú pílu, vyrovnávaciu hoblíkovú frézu, hrúbkovú frézu a spodnú frézu do jedného pracovného celku. Vďaka možnosti rozšírenia o drážkovacie zariadenie je vhodný pre stolárske dielne, menšie výrobné prevádzky a náročnejších remeselníkov, ktorí potrebujú spracovávať masívne drevo aj doskové materiály.

Stroj ponúka šírku vyrovnávania 310 mm, šírku preťahovania 308 mm, pílový kotúč s priemerom 315 mm a hliníkový posuvný stôl s dĺžkou 2 000 mm. Spodná fréza je vybavená vretenom s priemerom 30 mm so štyrmi rýchlosťami otáčania. Toto usporiadanie umožňuje vykonávať niekoľko naväzujúcich operácií na jednom pracovisku.

Robustné liatinové pracovné stoly poskytujú pevnú oporu obrobkom. Jednotlivé pracovné funkcie sa volia otočným prepínačom, čo uľahčuje prechod medzi rezaním, vyrovnávaním, hrúbkovaním a frézovaním. Model je určený pre elektrické pripojenie 230 V.

Štyri hlavné funkcie na spracovanie dreva v jednom stroji

Viacúčelová konštrukcia Holzstar UMK 5-310 umožňuje spracovať drevený materiál od hrubého polotovaru až po diel určený na ďalšiu montáž. Na vyrovnávacom hoblíku je možné vytvoriť rovnú referenčnú plochu, hĺbkovka následne upraví materiál na požadovanú hrúbku. Kotúčová píla slúži na presné rezanie a formátovanie, zatiaľ čo spodná fréza umožňuje obrábať hrany, drážky a profily.

Jedna kombinovaná zostava šetrí priestor v porovnaní s viacerými samostatnými strojmi. Hodí sa najmä do dielní, kde sa striedajú rôzne stolárske zákazky a nie je potrebné používať všetky obrábacie funkcie súčasne.

Vyrovnávacia hobľovačka s tromi nožmi z rýchloreznej ocele (HSS)

Vyrovnávacia časť stroja ponúka pracovnú šírku 310 mm a celkovú dĺžku vyrovnávacích stolov 1 300 mm. Stoly sú vyrobené zo šedej liatiny a majú brúsený povrch, ktorý uľahčuje rovnomerné vedenie dreva.

Hobľovací hriadeľ s priemerom 70 mm je osadený tromi nožmi z rýchloreznej ocele HSS a dosahuje otáčky 5 500 ot./min. Maximálny odber pri vyrovnávaní je 4 mm. To umožňuje efektívne upravovať nerovné povrchy dosiek a hranolov pred ďalším obrábaním.

Hliníkový vyrovnávací doraz je možné sklopiť až o 45°, takže je možné obrábať aj šikmé hrany. Pri výrobe rámov alebo spájaných konštrukčných dielov je tak možné nastaviť požadovaný uhol priamo na vyrovnávacom stroji.

Hĺbkový vyrovnávací stroj s automatickým posuvom

Tahacia jednotka slúži na zjednotenie hrúbky drevených dielcov. Ponúka pracovnú šírku 308 mm a rozsah výšky materiálu od 5 do 225 mm. Maximálny odber triesky pri jednom prechode je 3 mm.

Výška vyrovnávacieho stola sa nastavuje pomocou ručného kolieska. Automatický posuv rýchlosťou 5 m/min zabezpečuje rovnomerný priechod materiálu cez obrábaciu jednotku. Pogumovaný výstupný valec pomáha obmedzovať otlačky na už obrobenom povrchu.

Pri prechode z vyrovnávania na pretiahnutie je možné vyrovnávacie stoly spoločne odklopiť. Toto riešenie zjednodušuje prestavenie stroja a zlepšuje prístup k pretiahnutiu.

Formátovacia kotúčová píla s predrezom

Pílová jednotka využíva hlavný pílový kotúč s priemerom 315 mm, ktorý sa otáča rýchlosťou 4 500 ot./min. Maximálna výška rezu dosahuje 100 mm pri kolmom nastavení a 80 mm pri naklonení kotúča o 45°.

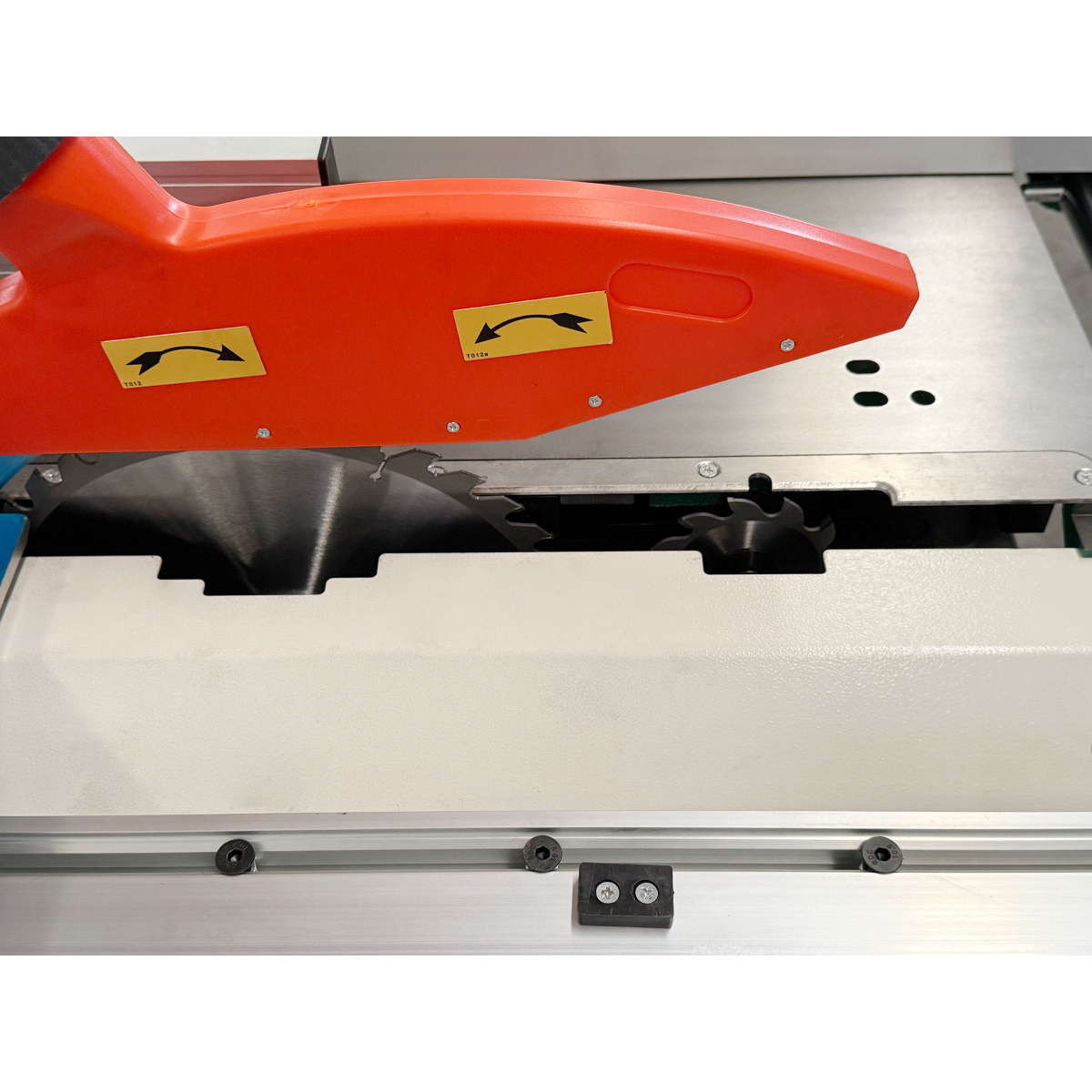

Súčasťou zostavy je aj predrezovací kotúč s priemerom 100 mm. Predrezovanie je praktické pri formátovaní laminovaných a iných povrchovo upravených dosiek, pretože pomáha obmedziť vytrhávanie povrchovej vrstvy na spodnej strane rezu.

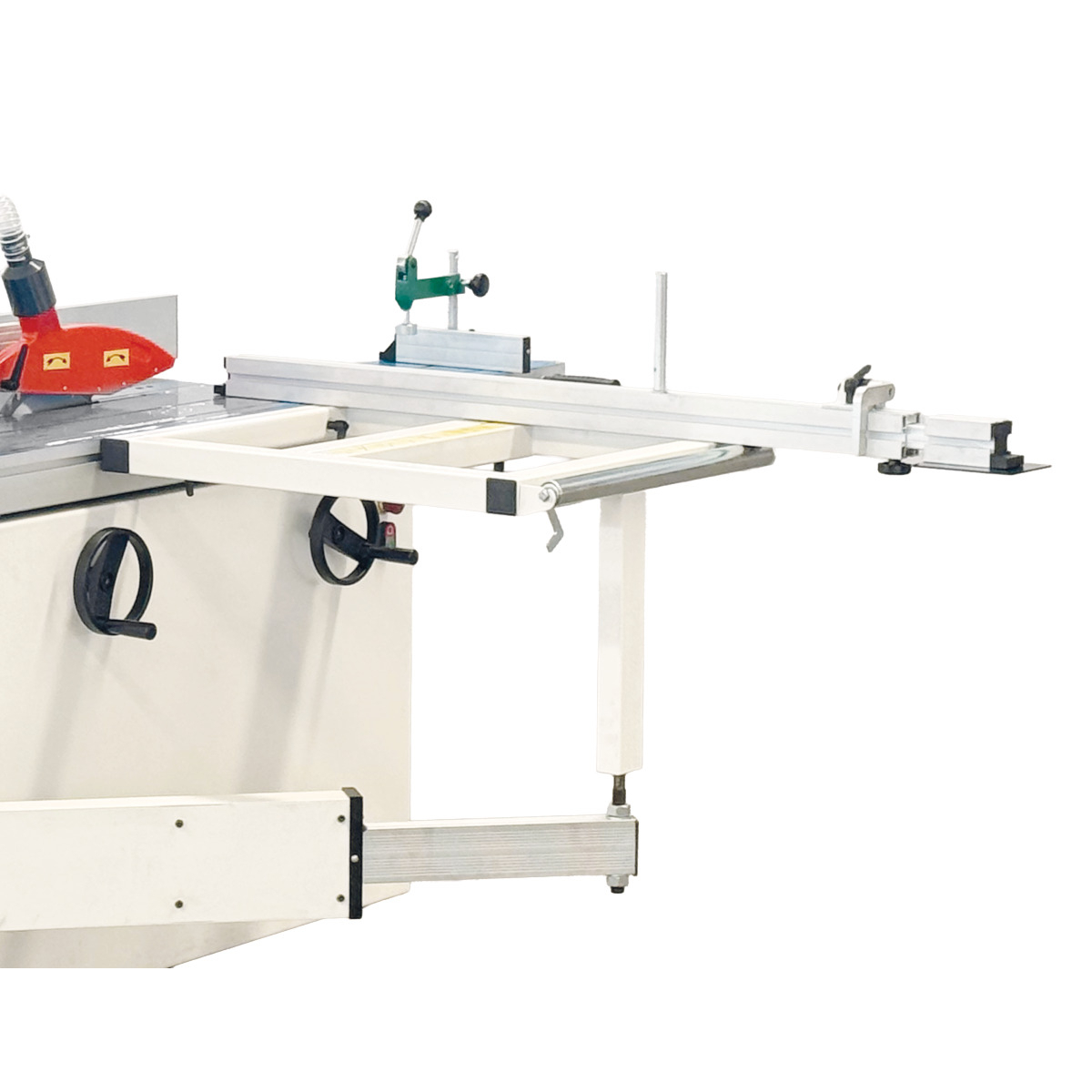

Hliníkový posuvný stôl s dĺžkou 2 000 mm umožňuje pohodlnejšie vedenie rozmernejších dielov. Stroj je vybavený výložníkom s priečnym dorazom a upínacím zariadením pre stabilnejšie vedenie materiálu. Podĺžny doraz s tyčovým vedením a jemným nastavením slúži na presné opakovanie požadovanej šírky rezu.

Spodná fréza na výrobu profilov a spojov

Integrovaná spodná fréza je vybavená tuhým frézovacím vretenom s priemerom 30 mm. Jeho využiteľná dĺžka je 100 mm a výškové nastavenie dosahuje 130 mm.

Pre rôzne frézovacie operácie sú k dispozícii štyri otáčkové stupne: 3 000, 6 000, 8 000 a 10 000 ot./min. Maximálny priemer frézovacieho nástroja je 180 mm. Pri výbere frézy je potrebné dodržať prípustný priemer nástroja a otáčky uvedené výrobcom.

Spodná fréza umožňuje obrábať hrany, vytvárať drážky, polodrážky a profily v závislosti od použitého frézovacieho nástroja. Nachádza uplatnenie pri výrobe nábytkových dielov, rámov, dverových komponentov a ďalších stolárskych výrobkov.

Možnosť doplnenia zariadenia

na vyrezávanie

drážok

Funkcie stroja je možné rozšíriť o voliteľné zariadenie na vyrezávanie drážok, ktoré slúži na vytváranie pozdĺžnych otvorov a drážok pre stolárske spoje. Toto príslušenstvo nie je súčasťou základnej dodávky a objednáva sa samostatne.

Možnosť doplnenia drážkovacieho zariadenia je výhodná pri výrobe rámových konštrukcií a nábytku, kde je potrebné pripravovať čapové alebo iné spojovacie konštrukcie.

Hlavné výhody stroja Holzstar UMK 5-310

• Viac funkcií v jednom zariadení – rezanie, vyrovnávanie, pretláčanie a spodné frézovanie.
• Šírka vyrovnávania 310 mm – pre bežné stolárske polotovary.
• Výška vyťahovania až 225 mm – opracovanie hrubších hranolov a drevených dielcov.
• Tri hobľovacie nože HSS – klasický hobľovací hriadeľ na obrábanie masívneho dreva.
• Pílový kotúč Ø 315 mm – výška rezu až 100 mm.
• Predrezávací kotúč Ø 100 mm – vhodný na opracovanie povrchovo upravených dosiek.
• Posuvný stôl s dĺžkou 2 000 mm – pre presnejšie vedenie rozmerných obrobkov.
• Spodná fréza so štyrmi otáčkami – širšie možnosti profilovania a obrábania hrán.
• Liatinové pracovné stoly – stabilná opora materiálu.
• Napájanie 230 V – prevedenie bez potreby trojfázovej siete.
• Voliteľné drážkovacie zariadenie – možnosť ďalšieho rozšírenia pracovných funkcií.

Obsah dodávky

• Viacúčelový drevospracujúci stroj Holzstar UMK 5-310 230 V
• Hlavný pílový kotúč 315 × 30 × 3 mm
• Predrezávací pílový kotúč 100 × 20 mm
• Hobľovacie nože HSS, dĺžka 310 mm
• Excentrické upínacie zariadenie
• Uhlový doraz s hliníkovým profilom a pritlačnou lištou

Dlabacie zariadenie nie je súčasťou základnej dodávky a je možné ho objednať samostatne. Na frézovanie je nutné používať nástroje zodpovedajúce parametrom frézovacieho vretena.
