Viacúčelový drevoobrábací stroj UMK 5-260 Spiral 400V

Viacúčelový drevospracovateľský stroj Holzstar UMK 5-260 Spiral je robustný kombinovaný stroj na rezanie, vyrovnávacie hobľovanie, pretiahnutie a spodné frézovanie dreva. Spojí niekoľko dôležitých stolárskych operácií do jedného kompaktného celku, a preto je vhodný pre menšie a stredne veľké stolárske dielne, výrobu nábytku, dverí, rámov a ďalších drevených výrobkov.

Hlavnou výhodou verzie Spiral je špirálový hobľovací valec s 44 karbidovými nožmi, ktorý umožňuje kvalitné opracovanie drevených plôch a uľahčuje údržbu rezných hrán. Stroj ponúka pracovnú šírku vyrovnávania 260 mm, šírku prieťahu 258 mm, kotúčovú pílu s priemerom kotúča 254 mm a spodnú frézu so štyrmi rýchlosťami otáčania.

Masívna liatinová konštrukcia pracovných stolov zaisťuje stabilné vedenie materiálu. Výber pracovnej funkcie prebieha pomocou otočného prepínača a elektrické napájanie 400 V spĺňa požiadavky profesionálnej dielenskej prevádzky. Stroj je navyše možné rozšíriť o voliteľné drážkovacie zariadenie.

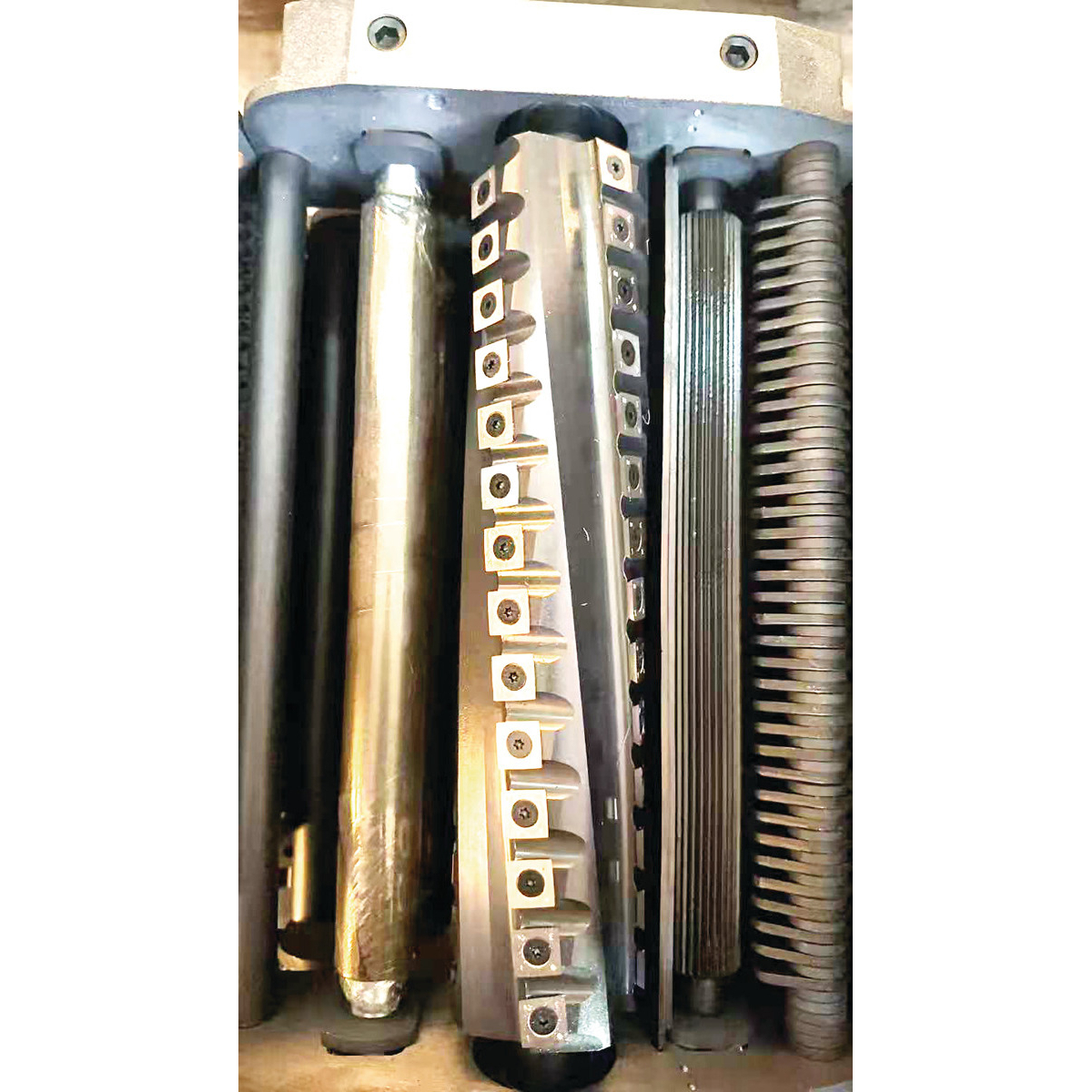

Špirálový hobľovací valec s 44 karbidovými nožmi

Na rozdiel od klasického vyhotovenia s rovnými hobľovacími nožmi využíva model UMK 5-260 Spiral špirálový valec osadený 44 karbidovými nožmi. Jeho konštrukcia umožňuje postupné odoberanie materiálu a prispieva k dosiahnutiu rovnomerného povrchu pri opracovaní dreva.

Výhodou jednotlivých vymeniteľných nožov je možnosť riešiť opotrebenie alebo lokálne poškodenie konkrétneho noža bez nutnosti výmeny celej sady dlhých hobľovacích nožov. Táto vlastnosť je praktická najmä pri pravidelnom spracovaní masívneho dreva.

Vyrovnávacia hoblík na presné opracovanie

Vyrovnávacia časť ponúka pracovnú šírku 260 mm a dĺžku pracovných stolov 1 120 mm. Umožňuje vyrovnávanie plôch a hrán pred ďalším obrábaním, napríklad pred lepením dosiek alebo výrobou presných spojov.

Pracovné stoly sú vyrobené zo šedej liatiny s brúseným povrchom, ktorý prispieva k stabilnému vedeniu obrobku. Hliníkové vodiace pravítko je možné sklopiť až o 45°, čo rozširuje možnosti opracovania hrán pod uhlom.

Maximálny odber triesok je 4 mm a hoblovací valec pracuje pri 5 500 ot./min. Hĺbku odberu je možné prispôsobiť druhu dreva, šírke materiálu a požadovanej kvalite výsledného povrchu.

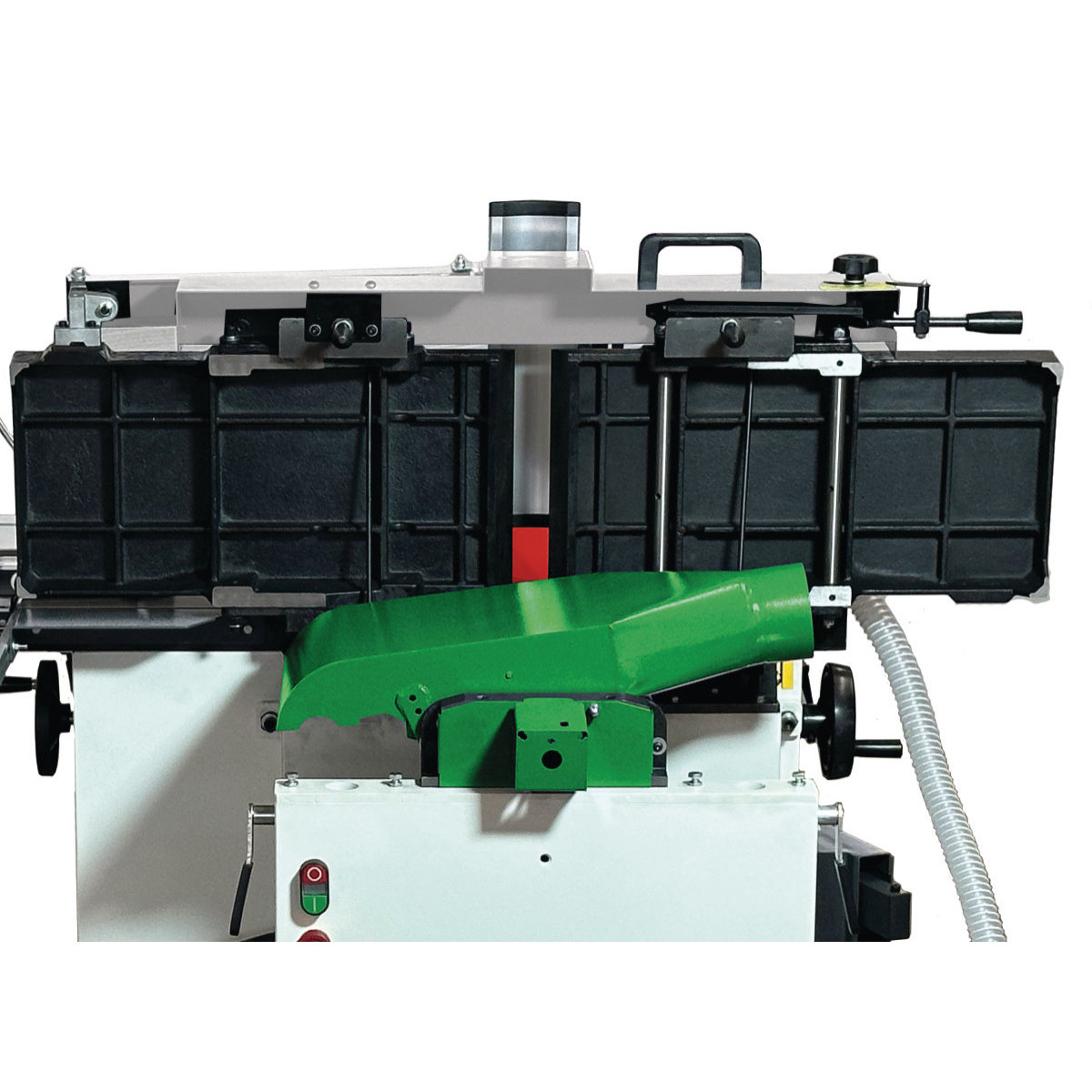

Hobľovačka na zjednotenie hrúbky materiálu

Integrovaná hobľovačka umožňuje obrábať materiál do šírky 258 mm a v rozsahu výšky od 5 do 225 mm. Posuv materiálu rýchlosťou 7 m/min uľahčuje opakované opracovanie dosiek, hranolov a ďalších drevených dielcov na požadovanú hrúbku.

Výškové nastavenie vyrovnávacieho stola sa vykonáva pomocou ručného kolieska. Pogumovaný výstupný valec pomáha chrániť povrch obrobku pri jeho prechode strojom. Maximálny odber triesok je 4 mm.

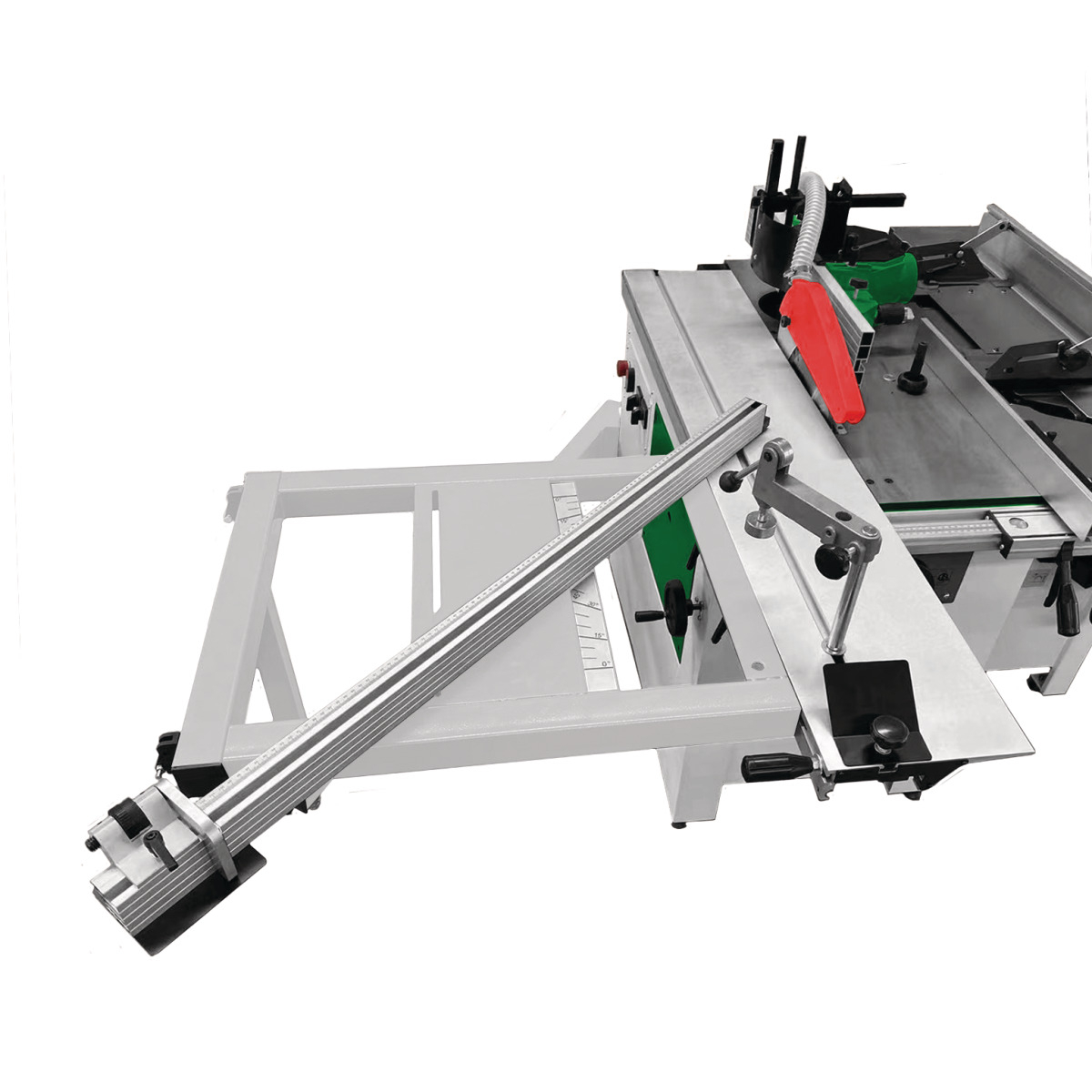

Kotúčová píla s posuvným stolom

Pílová časť využíva kotúč s priemerom 254 mm a otáčkami 4 000 ot./min. Maximálna výška rezu pri kolmom nastavení dosahuje 78 mm, pri naklonení kotúča o 45° je 63 mm.

Hliníkový posuvný stôl s dĺžkou 1 300 mm uľahčuje vedenie materiálu pri priečnych rezoch. Výložník s uhlovým dorazom poskytuje oporu pri spracovaní dosiek a rozmernejších obrobkov. Na pozdĺžne rezanie slúži hliníkové pravítko s jemným nastavením.

Rezací kotúč je možné nakloniť až o 45°, čo umožňuje prípravu šikmých rezov, napríklad pri výrobe rámových konštrukcií alebo nábytkových dielov.

Spodná fréza na výrobu profilov a spojov

Integrovaná spodná fréza je vybavená pevným frézovacím vretenom s priemerom 30 mm. K dispozícii sú štyri otáčky: 1 400, 4 000, 6 000 a 9 000 ot./min.

Výškové nastavenie vretena v rozsahu 110 mm umožňuje prispôsobenie polohy frézovacieho nástroja. Maximálny priemer nástroja je 160 mm a využiteľná dĺžka vretena je 105 mm.

Fréza rozširuje možnosti stroja o profilovanie hrán, výrobu drážok a ďalšie stolárske operácie. Vhodný frézovací nástroj je potrebné vybrať podľa obrábaného materiálu a požadovaného tvaru.

Možnosť rozšírenia o drážkovacie zariadenie

Stroj Holzstar UMK 5-260 Spiral je možné doplniť o voliteľné vyrezávacie zariadenie, ktoré umožňuje rozšíriť pracovné využitie stroja pri výrobe otvorov a stolárskych spojov. Vyrezávacia jednotka nie je súčasťou základnej dodávky a objednáva sa samostatne.

Pre ľahšie presúvanie stroja po dielni je k dispozícii aj samostatné pojazdové zariadenie.

Hlavné výhody stroja Holzstar UMK 5-260 Spiral

• Štyri základné pracovné operácie – rezanie, vyrovnávanie, pretláčanie a spodné frézovanie.
• Špirálový hobľovací valec s 44 HM nožmi pre kvalitné opracovanie dreva.
• Pracovná šírka hobľovania 260 mm pre bežné stolárske diely.
• Vytiahnutie do výšky 225 mm s posuvom 7 m/min.
• Pílový kotúč 254 mm s výškou rezu až 78 mm.
• Posuvný stôl 1 300 mm pre presnejšie vedenie materiálu.
• Spodná fréza so štyrmi otáčkami pre rôzne frézovacie operácie.
• Liatinové pracovné stoly s brúseným povrchom.
• Možnosť doplnenia drážkovača a posuvného zariadenia.
• Kompaktné viacúčelové vyhotovenie šetriace priestor v dielni.

Obsah dodávky

• Viacúčelový drevospracujúci stroj Holzstar UMK 5-260 Spiral
• Špirálový hobľovací valec s 44 karbidovými nožmi
• Excentrické upínanie obrobku
• Uhlový doraz s hliníkovým profilom a pritlačovacím zariadením
• Pílový kotúč 254 × 30 × 3 mm, 36 zubov – 1 ks

Dlabacie zariadenie a pojazdový podvozok nie sú súčasťou základnej dodávky. Obe položky sú k dispozícii ako voliteľné príslušenstvo.
