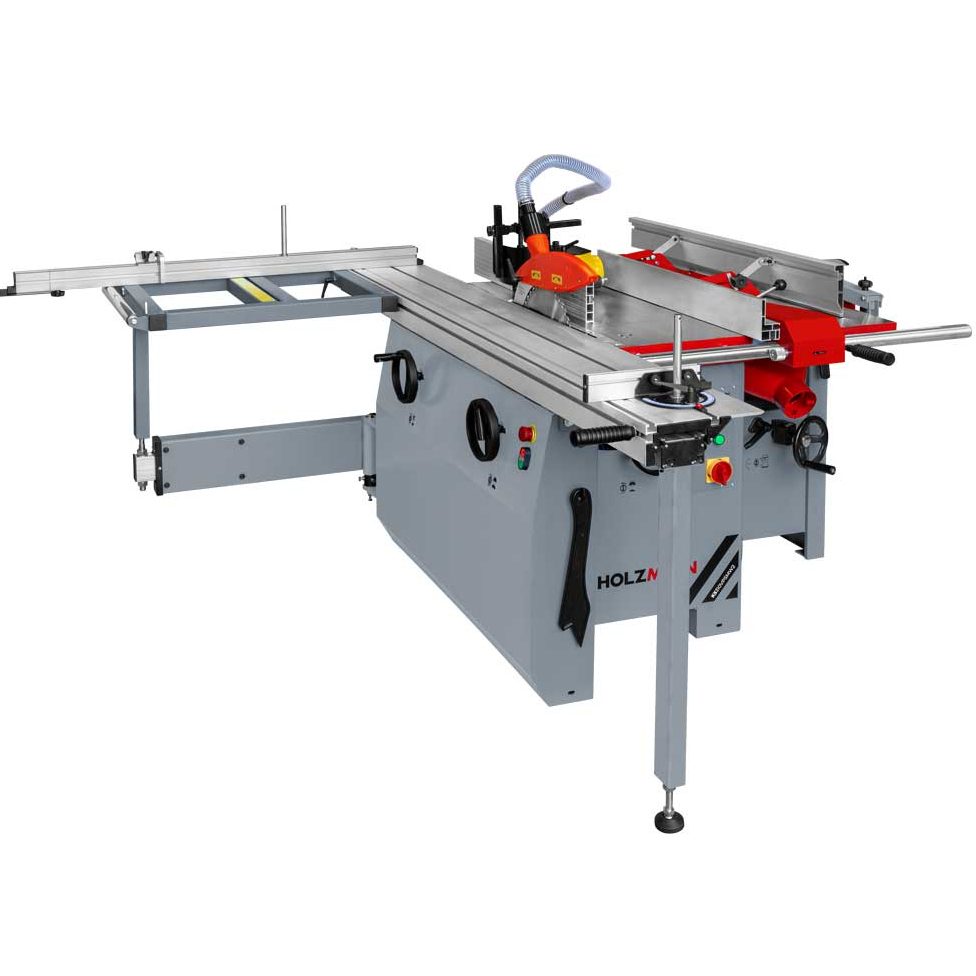

Kombinovaný stroj Holzmann K5310VPSMW2_400V

Holzmann K5310VPSMW2_400V spája kotúčovú pílu s predrezom, spodnú frézku, porovnávaciu hobľovku a hrúbkovaciu naťahovačku v jednom stroji. Je vhodný pre menšie stolárske dielne a náročných domácich užívateľov, ktorí potrebujú pripravovať rezivo, deliť materiál a obrábať hrany bez rozmiestnenia niekoľkých samostatných strojov. Piatu operáciu, dlabanie, je možné doplniť voliteľným zariadením HOB310ECOLL.

Model s napájaním 400 V/50 Hz má tri samostatné motory: píla a frézka disponujú výkonom po 3 000 W, hobľovacia jednotka výkonom 2 200 W. K hlavnej výbave patrí formátovací stôl dlhý 2 000 mm, pílový kotúč s priemerom 315 mm, predrezový kotúč otočnými žiletkami.

Píla s predrezom a formátovacím stolom

Pílová jednotka umožňuje rezať do výšky 100 mm pri kolmom reze a 80 mm pri naklopení na 45 °. Náklon kotúča sa nastavuje ručným kolesom. Stroj využijete na pozdĺžne delenie dosiek a hranolov aj na prípravu dielcov, ktoré vyžadujú šikmú reznú plochu.

Predrezový kotúč pomáha obmedziť vytrhávanie spodnej povrchovej vrstvy pri delení povrchovo upravených dosiek. Pre výslednú kvalitu rezu je dôležité jeho správne nastavenie voči hlavnému kotúču a voľba vhodného ozubenia podľa materiálu. Hlavný aj predrezový kotúč sú súčasťou dodávky.

Formátovací stôl s rozmermi 2 000 × 270 mm dopĺňa výložníkový stôl a priečny doraz s rozsahom 1 225-2 320 mm. Táto zostava poskytuje oporu pri vedení rozmernejších dielcov. Maximálna rezná dĺžka je 2 000 mm a šírka rezu pri pozdĺžnom pravítku dosahuje 780 mm.

Porovnávanie a hrúbkovanie so špirálovým valcom

Hobľovacia časť pracuje so špirálovým valcom s dvoma drážkami a 30 otočnými žiletkami . Pri poškodení jednotlivého ostrie je možné riešiť konkrétnu žiletku bez výmeny celej sady dlhých hobľovacích nožov. Osadené žiletky majú rozmer 15 × 15 × 2,5 mm.

Pri porovnávaní slúži stôl s rozmermi 1 300 × 310 mm a doraz nastaviteľný v rozsahu 90-45 °. Pripravíte tak rovnú referenčnú plochu a nadväzujúcu hranu pred ďalším opracovaním. Maximálny úber pri porovnávaní je 3 mm.

Pre následné hrúbkovanie ponúka stroj pracovnú šírku 300 mm , priechodnú výšku až 225 mm a maximálny úber 4 mm. Pripojiteľný posuv dosahuje rýchlosť až 5,5 m/min. Prieťah využijete pri príprave viacerých dielcov na zhodnú hrúbku, napríklad pre rámy, nábytkové súčasti alebo dielenské výrobky.

Spodná frézka pre profily a opracovanie hrán

Frézovacia jednotka má vreteno s priemerom 30 mm a štyri voliteľné rýchlosti: 3 000, 6 000, 8 000 a 10 000 ot./min . Otáčky je možné prispôsobiť použitému nástroju a obrábacej operácii v medziach povolených výrobcom frézy. Jednotka slúži na profilovanie a opracovanie hrán so zodpovedajúcim frézovacím nástrojom.

Zdvih vretena je 100 mm. Maximálny priemer nástroja nad stolom aj nástroja zapusteného pod úroveň stola je 180 mm. Pri zostavovaní výbavy preto vyberajte frézy podľa upínacieho priemeru, rozmerových limitov a dovolených otáčok.

Hlavné výhody pre dielňu

• Niekoľko operácií na jednom mieste - rezanie, frézovanie, porovnávanie a hrúbkovanie.
• Tri samostatné motory pre pílovú, frézovaciu a hobľovaciu jednotku.
• Formátovací stôl dlhý 2 000 mm s výložníkom na podoprenie väčších dielcov.
• Predrezová jednotka na obmedzenie vytrhávania spodnej vrstvy dosiek.
• Špirálový hobľovací valec s jednotlivo vymeniteľnými žiletkami.
• Voľba pracovnej funkcie otočným prepínačom.
• Možnosť rozšírenia o dlabacie zariadenie HOB310ECOLL.

Obsah dodávky a voliteľné rozšírenie

Súčasťou dodávky je kombinovaný stroj a nasledujúce vybavenie:

• pílový kotúč s tvrdokovovými zubami 315 × 30 × 3,0/2,2 mm,
• predrezový kotúč Ø 100 × 20 × 3,2-4,1 mm,
• odsávacia hadica medzi krytom pílového kotúča a pripojovacím hrdlom,
• 30 predmontovaných otočných žiletiek 15 × 15 × 2,5 mm.

Súčasťou stroja je aj posuvný formátovací stôl s výložníkovým stolom a priečnym dorazom. Dlabacie zariadenie HOB310ECOLL je voliteľné príslušenstvo a objednáva sa samostatne. Umožňuje rozšíriť stroj o ďalšiu operáciu na výrobu stolárskych spojov.

Čo pripraviť pred umiestnením stroja

Kombinované prevedenie sústredí niekoľko pracovísk do jednej zostavy, napriek tomu potrebuje voľný priestor na pohyb formátovacieho stola a podávanie dlhých dielcov pri hobľovaní. Rozvrhnutie dielne preto prispôsobte aj veľkosti materiálu, s ktorým budete bežne pracovať. Na pripojenie odsávania sú pripravené hrdlá s priemermi 100, 100 a 40 mm. Dodaná prepojovacia hadica krytu píly nenahrádza odsávacie zariadenie.

Ďalšie možnosti vybavenia nájdete v kategórii drevoobrábacie stroje av ponuke značky Holzmann . S orientáciou medzi jednotlivými typmi vám pomôže poradenský článok Ako vybrať drevoobrábací stroj .

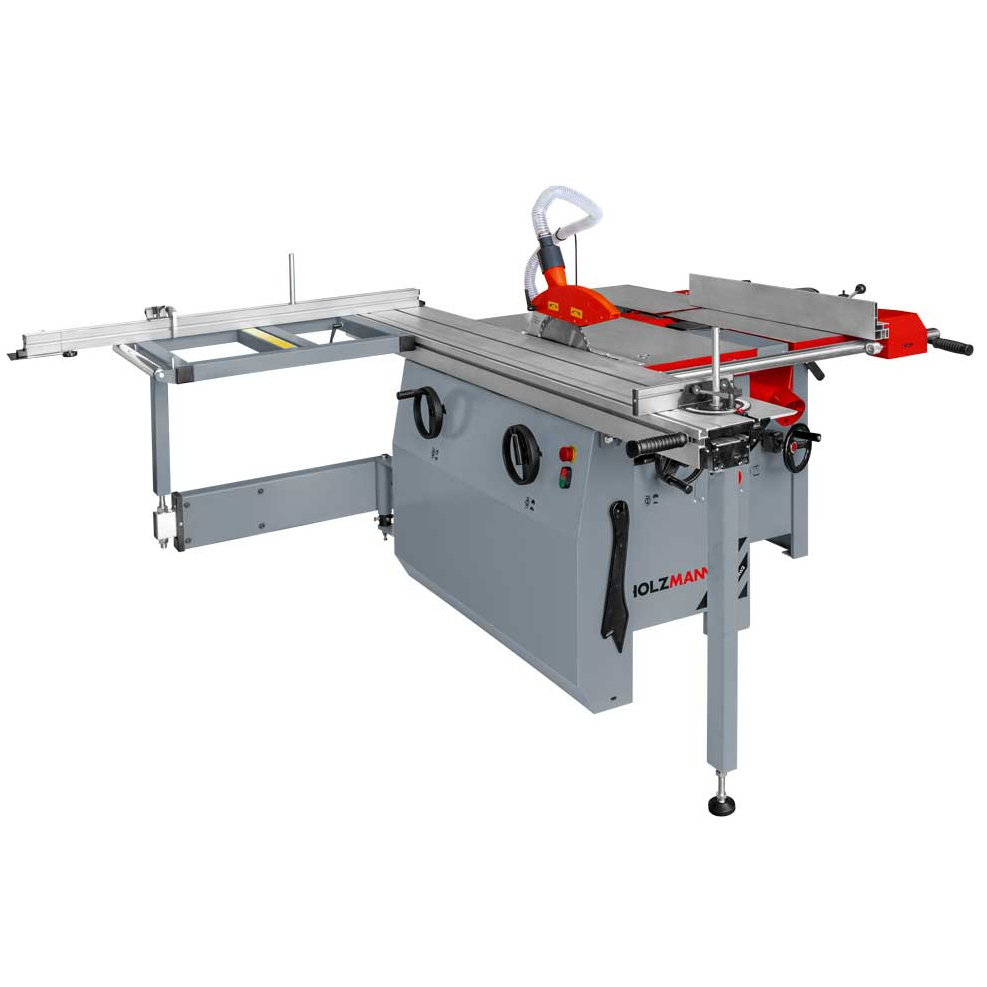

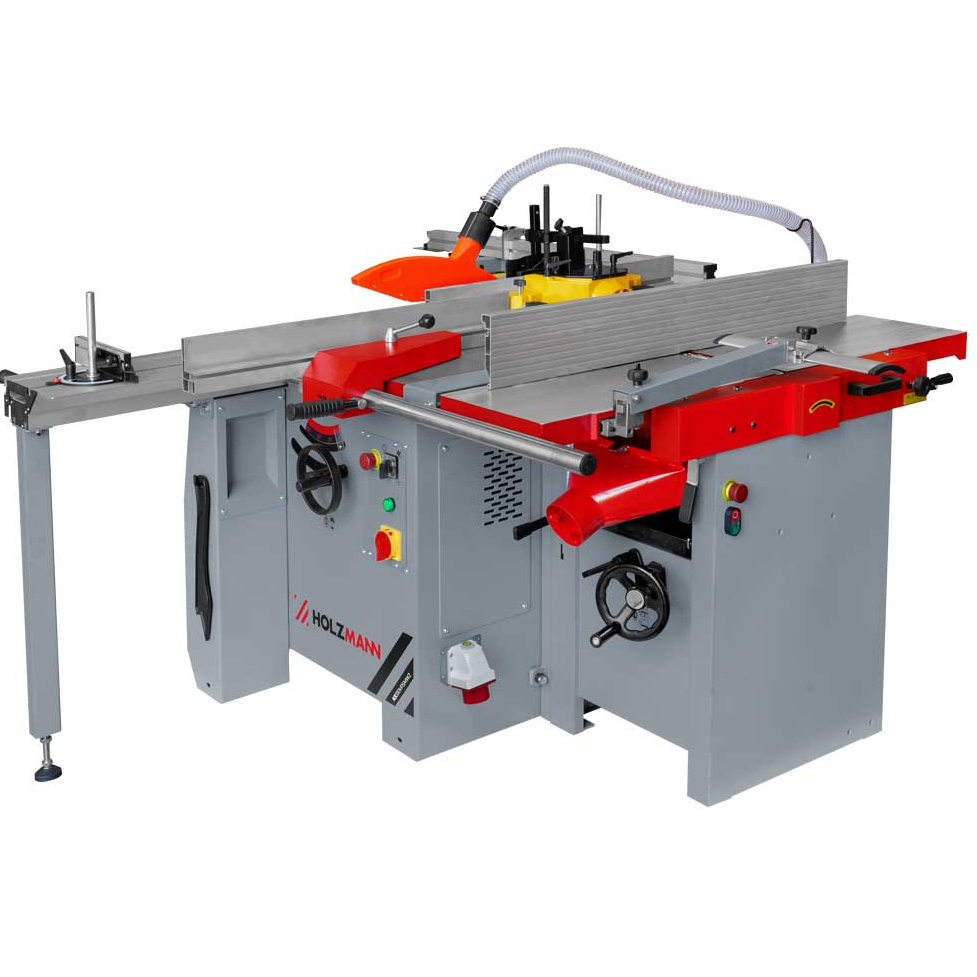

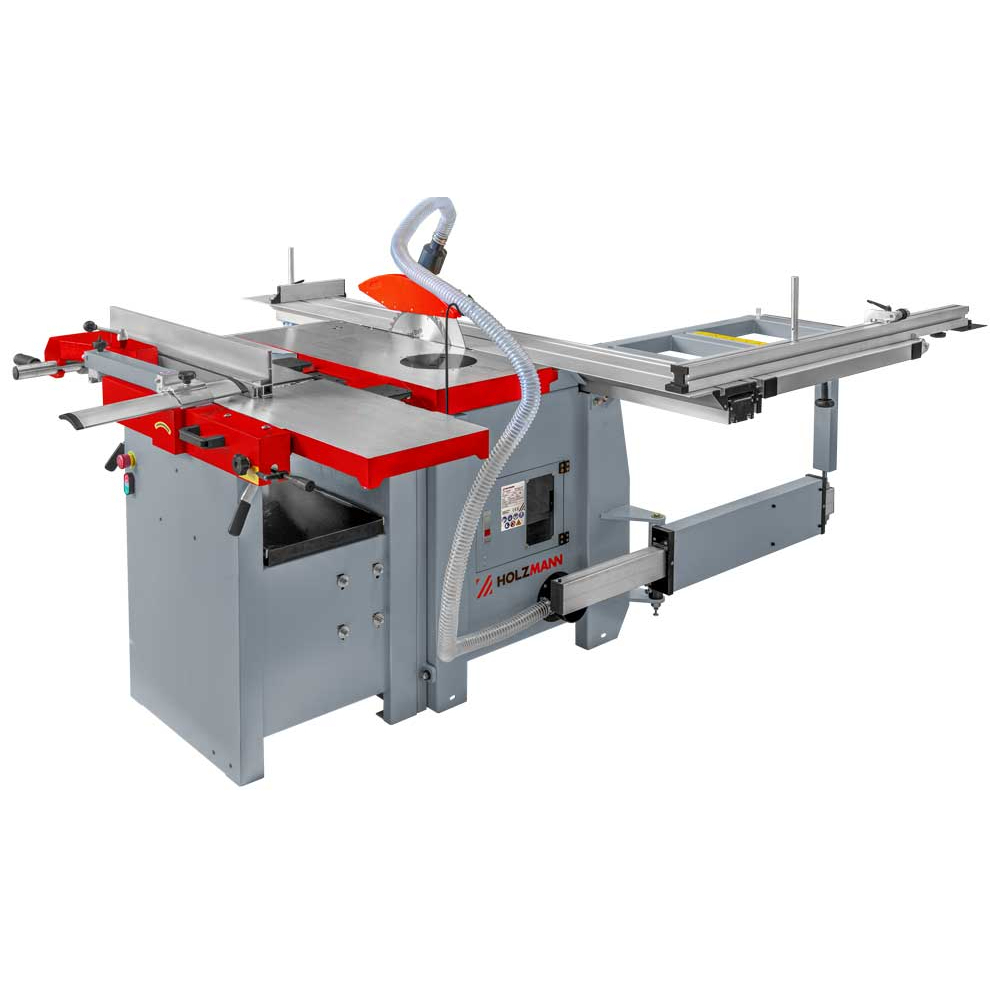

Ďalšie fotografie produktu
