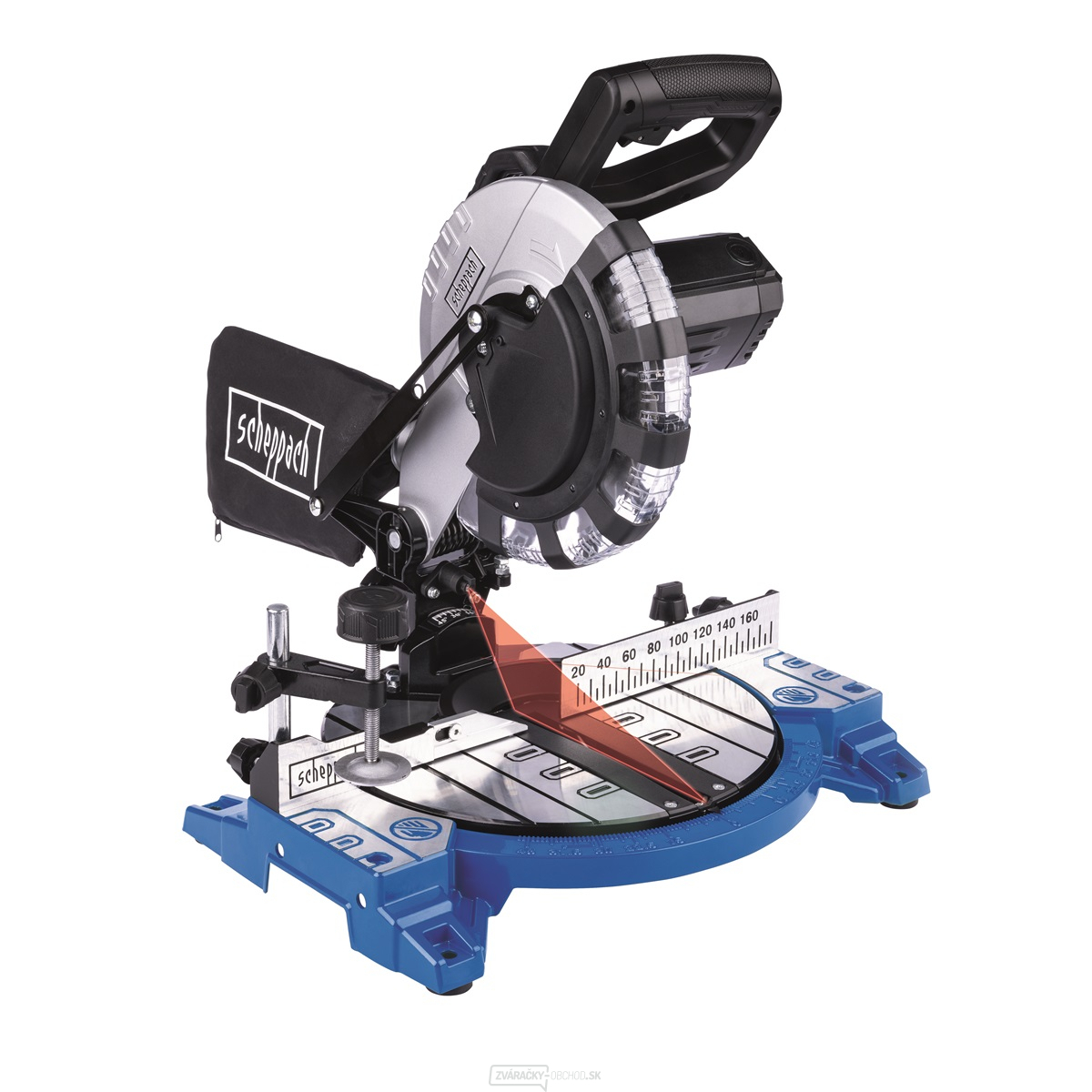

Pokosová píla s laserom Scheppach HM 210 L je elektrická pokosová píla určená na presné rezanie, pokosové a v závislosti od konštrukcie aj kombinované šikmé rezy. Presný model 5901226901 pracuje s kotúčom s priemerom 30 mm a má motor s výkonom 1500 W. Rozhodujúca rezacia kapacita pri základnom nastavení je 120 × 60 mm.
Píla sa využíva pri spracovaní hranolov, dosiek, líšt, palubiek, podlahových prvkov a ďalších drevených dielcov. Posuvná konštrukcia, ak je v modeli použitá, zväčšuje šírku rezu; otočný stôl nastavuje uhol rezu a naklonenie hlavy vytvára skosenie. Konkrétne limity sú uvedené v overenej tabuľke a nie je možné ich prenášať z podobne pomenovanej varianty.
Presné skracovanie a uhlové
rezy: Pre čistý výsledok je dôležité nielen nastavenie uhla, ale aj správny kotúč, pevné opretie materiálu a plynulý posuv rezacej jednotky. Obrobok musí celou plochou dosadať na stôl a oporné pravítko. Pri dlhých dieloch je vhodné použiť podpery v rovnakej výške, aby materiál počas rezania neklesal a netlačil kotúč do strany.
Pred sériovým rezaním sa oplatí urobiť skúšobný rez a overiť skutočný uhol uhlomerom. Dopady bežných polôh urýchlia nastavenie, ale presnosť výsledku závisí od nastavenia konkrétneho stroja, rovnosti materiálu a stavu kotúča. Laser alebo tieňová čiara pomáha pri orientácii, nenahrádza však kontrolu rozmerov a polohy zubov voči ryske.
Kotúč a vhodný
materiál Priemer a upínací otvor kotúča musia zodpovedať technickým údajom modelu. Počet a geometria zubov sa volia podľa materiálu: hrubšie ozubenie rýchlejšie odvádza triesky pri konštrukčnom rezaní, jemnejší kotúč zvyčajne zanecháva čistejšiu hranu pri lištách a doskových materiáloch. Vždy dodržiavajte povolené otáčky kotúča a použitie stanovené výrobcom.
Ak výrobca povoľuje viac druhov materiálov, musí sa nasadiť zodpovedajúci kotúč. Bežný kotúč na drevo nemožno automaticky považovať za vhodný na hliník, oceľ alebo plast. Obrobok bezpodmienečne zbavte voľných častí; pri použitom dreve skontrolujte klince, skrutky a iné kovové predmety.
Hlavné výhody
- Opakované rezanie: pevný doraz a správne nastavený stôl uľahčujú výrobu identických dielov.
- Úkos a skosenie: nastavenie v dvoch rovinách rozširuje možnosti použitia pri výrobe rámov, líšt a konštrukčných spojov.
- Rezná kapacita: rozmery v tabuľke uvádzajú skutočný prierez pri jednotlivých kombináciách uhlov.
- Stabilné vedenie: materiálové podpery a upnutie obmedzujú posun obrobku.
- Odsávanie: pripojenie vhodného vysávača zlepšuje výhľad a obmedzuje množstvo voľných pilín.
Technické parametre
| Model / objednávacie číslo | 5901226901 |
|---|---|
| EAN | 4046664231134 |
| Príkon | 1500 W |
| Rozsah otočenia stola | -45 / 45 ° |
| Vnútorný priemer kotúča | 30 mm |
| Rez 90°/45° | 120 × 35 mm |
| Výrez 45°/90° | 80 × 60 mm |
| Otáčky | 4900 ot/min |
| Typ motora | 230 V, 50 Hz |
| Priemer kotúča | 210 mm |
| Rez 90°/90° | 120 × 60 mm |
| Rez 45°/45° | 80 × 35 mm |
| Počet zubov kotúča | 24 z |
| Hmotnosť | 7,8 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Tabuľka obsahuje iba údaje priradené k presnému modelu. Čistá, hrubá a neoznačená hmotnosť sa nezlučujú; rozmery balenia sa uvádzajú iba tam, kde sú výslovne potvrdené.
Príprava pracoviska a
bezpečnosť Stroj upevnite na rovnú a dostatočne pevnú pracovnú plochu. Pred pripojením skontrolujte napájanie, nepoškodenosť kábla, správne nasadenie kotúča, funkčnosť krytu a dotiahnutie všetkých nastavení. Priestor za posuvnou pílou musí umožňovať plný pohyb vedenia bez kontaktu so stenou alebo iným vybavením.
Pri rezaní používajte ochranu zraku a sluchu. Ruky držte mimo dráhu kotúča, krátke diely nerezajte bez bezpečného upnutia a neodstraňujte odrezky, kým sa kotúč úplne nezastaví. Výmenu kotúča, čistenie a nastavovanie vykonávajte iba po odpojení od siete a podľa návodu príslušného modelu.
Údržba a kontrola
presnosti Pravidelne čistite stôl, drážky, kryt a priestor odsávania. Usadené piliny môžu obmedzovať pohyb krytu alebo zhoršovať dosadanie obrobku. Kontrolujte stav kotúča, vôľu posuvu, kolmosť pravítka a utiahnutie dorazov. Tupý alebo poškodený kotúč zvyšuje tlak na obrobok, zahrievanie a riziko vychýlenia rezu.
Ďalšie varianty nájdete v kategórii pokosových píl. Môžete si prezrieť aj ďalšie stroje značky Scheppach. Pri výbere konštrukcie, kotúča a reznej kapacity vám pomôže poradenský článok Ako vybrať pokosovú pílu.
Často kladené otázky
Aký kotúč je vhodný pre pílu?
Dodržiavajte predpísaný priemer, upínací otvor, maximálne otáčky a určenie pre rezaný materiál. Počet zubov vyberajte podľa požadovanej rýchlosti a čistoty rezu.
Čo znamenajú rozmery rezu 90°/90° a 45°/45°?
Prvý údaj označuje nastavenie skosu otočného stola a druhý sklon pílového hlava. So zmenou uhla sa zvyčajne znižuje dostupná šírka alebo výška rezu.
Je laser alebo XPS presnou hranou rezu?
Je to pomôcka na rýchle nastavenie. Pred presnou alebo sériovou prácou vždy overte polohu skutočným skúšobným rezom.
Prečo je potrebné rozlišovať medzi čistou a hrubou hmotnosťou?
Hmotnosť netto sa vzťahuje na samotný stroj, hmotnosť brutto na prepravnú jednotku. Pre produktový filter má zmysel uvádzať hmotnosť netto; hmotnosť brutto patrí do oblasti logistiky a dopravy.
