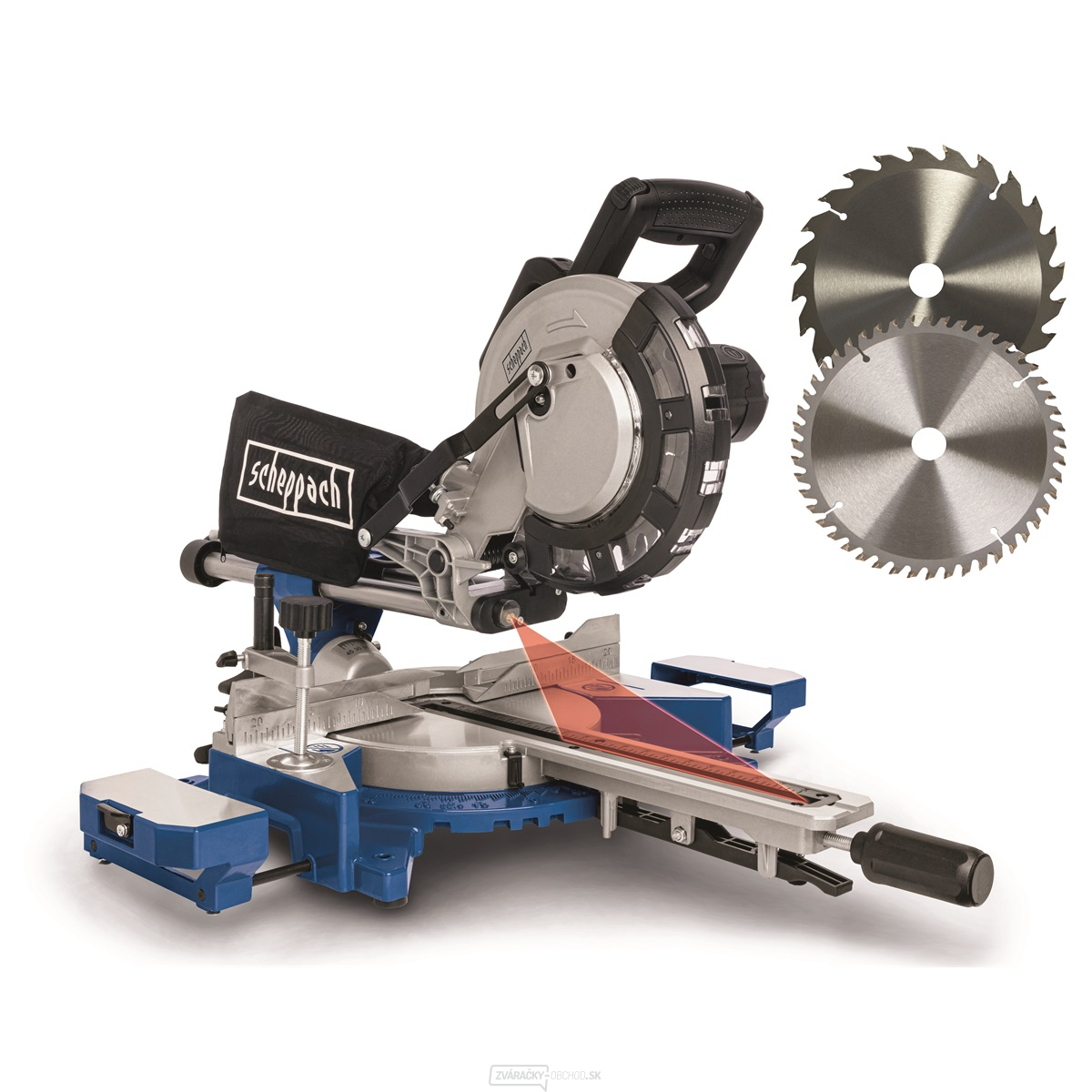

Pokosová píla Scheppach HM 216 s krytom a laserom + 2. kotúč je elektrická pokosová píla určená na presné rezanie, pokosové a podľa konštrukcie aj kombinované šikmé rezy. Presný model 5901215903 pracuje s kotúčom s priemerom 216 mm a výkon motora je 2000 W. Rozhodujúca rezací kapacita pri základnom nastavení je 340 × 65 mm.
Píla sa využíva pri spracovaní hranolov, dosiek, líšt, podlahových dosiek, podlahových prvkov a ďalších drevených dielov. Posuvná konštrukcia, ak je v modeli použitá, zväčšuje šírku rezu; otočný stôl nastavuje uhol rezu a naklonenie hlavy vytvára skosenie. Konkrétne limity sú uvedené v overenej tabuľke a nie je možné ich prenášať z podobne pomenovanej varianty.
Presné skracovanie a uhlové

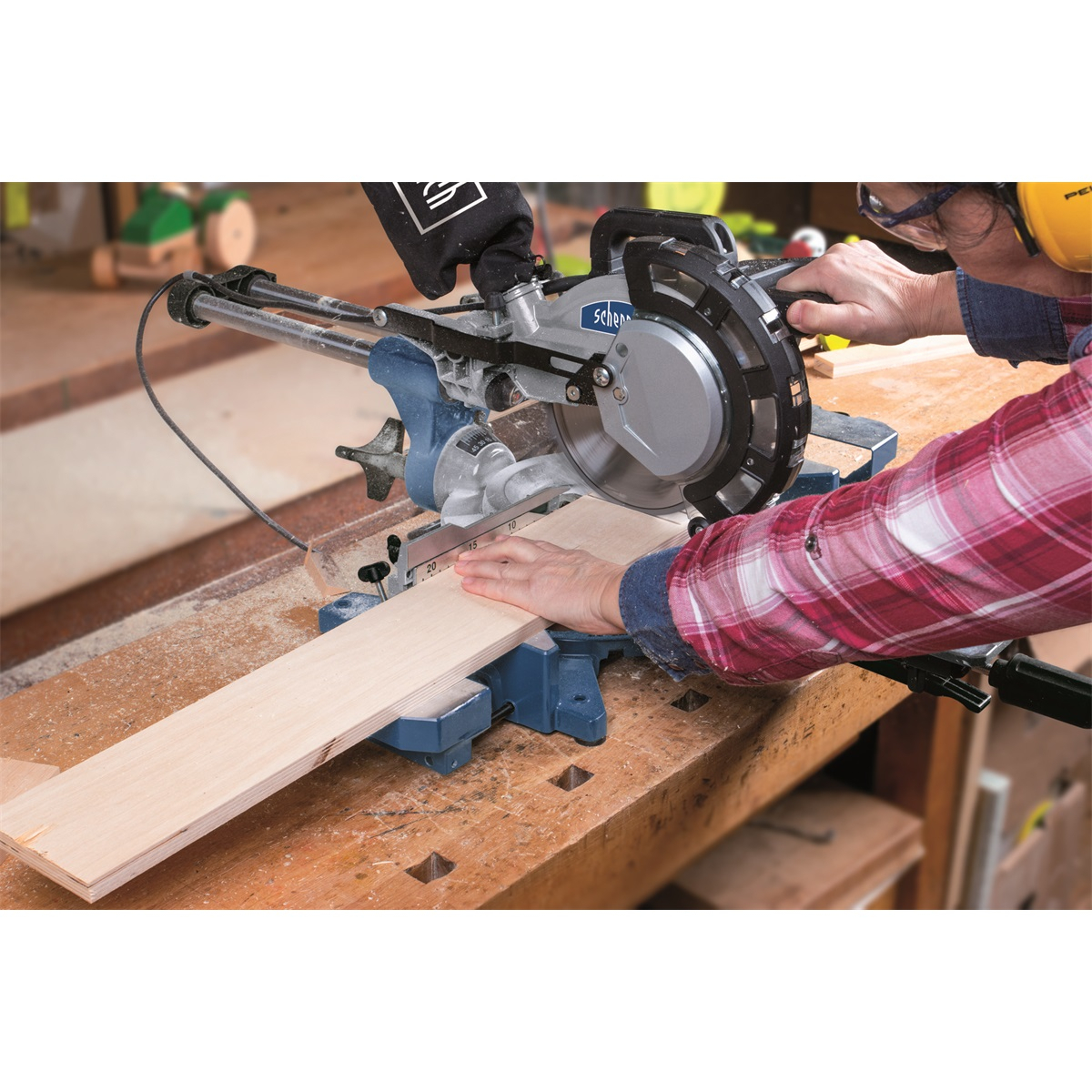

rezy: Pre čistý výsledok je dôležité nielen nastavenie uhla, ale aj správny kotúč, pevné opretie materiálu a plynulý posuv rezacej jednotky. Obrobok musí celou plochou dosadať na stôl a oporné pravítko. Pri dlhých dieloch je vhodné použiť podpery v rovnakej výške, aby sa materiál počas rezania neprehýbal a netlačil kotúč do strany.
Pred sériovým rezaním sa oplatí urobiť skúšobný rez a overiť skutočný uhol uhlomerom. Dopady bežných polôh urýchlia nastavenie, ale presnosť výsledku závisí od nastavenia konkrétneho stroja, rovnosti materiálu a stavu kotúča. Laser alebo tieňová čiara pomáha pri orientácii, nenahrádza však kontrolu rozmerov a polohy zubov voči ryske.
Kotúč a vhodný
materiál Priemer a upínací otvor kotúča musia zodpovedať technickým údajom modelu. Počet a geometria zubov sa volia podľa materiálu: hrubšie ozubenie rýchlejšie odvádza triesky pri konštrukčnom rezaní, jemnejší kotúč zvyčajne zanecháva čistejšiu hranu pri lištách a doskových materiáloch. Vždy dodržiavajte povolené otáčky kotúča a použitie stanovené výrobcom.
Ak výrobca povoľuje viac druhov materiálov, musí sa nasadiť zodpovedajúci kotúč. Bežný kotúč na drevo nemožno automaticky považovať za vhodný na hliník, oceľ alebo plast. Obrobok bezpodmienečne zbavte voľných častí; pri použitom dreve skontrolujte klince, skrutky a iné kovové predmety.
Hlavné výhody
- Opakované rezanie: pevný doraz a správne nastavený stôl uľahčujú výrobu zhodných dielov.
- Úkos a skosenie: nastavenie v dvoch rovinách rozširuje možnosti použitia pri výrobe rámov, líšt a konštrukčných spojov.
- Rezná kapacita: rozmery v tabuľke udávajú skutočný prierez pri jednotlivých kombináciách uhlov.

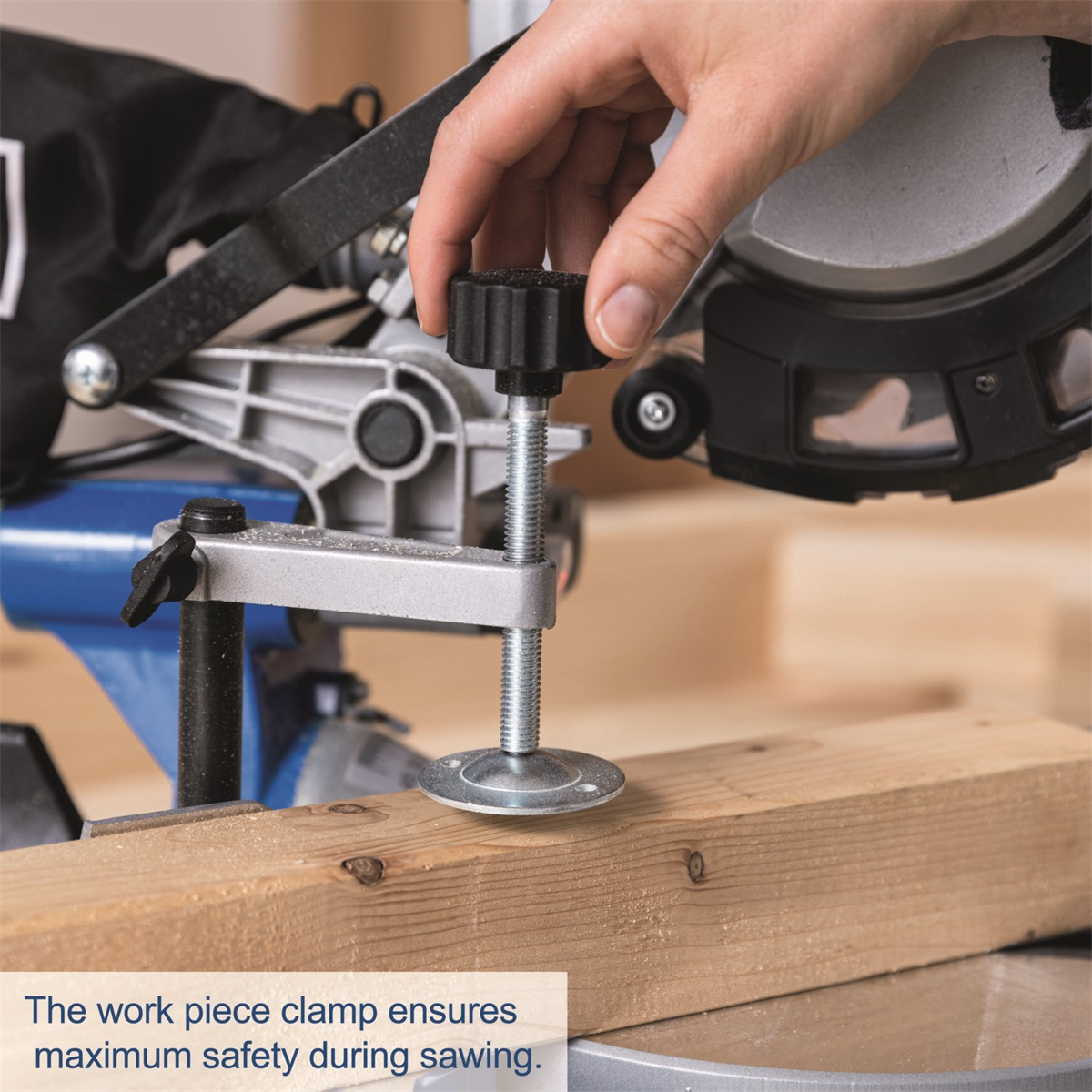

- Stabilné vedenie: materiálové podpery a upnutie obmedzujú posun obrobku.
- Odsávanie: pripojenie vhodného vysávača zlepšuje výhľad a obmedzuje množstvo voľných pilín.
Technické parametre
| Model / objednávacie číslo | 5901215903 |
|---|---|
| EAN | 4046664072560 |
| Príkon | 2000 W |
| Priemer kotúča | 216 mm |
| Počet zubov kotúča | 24 z |

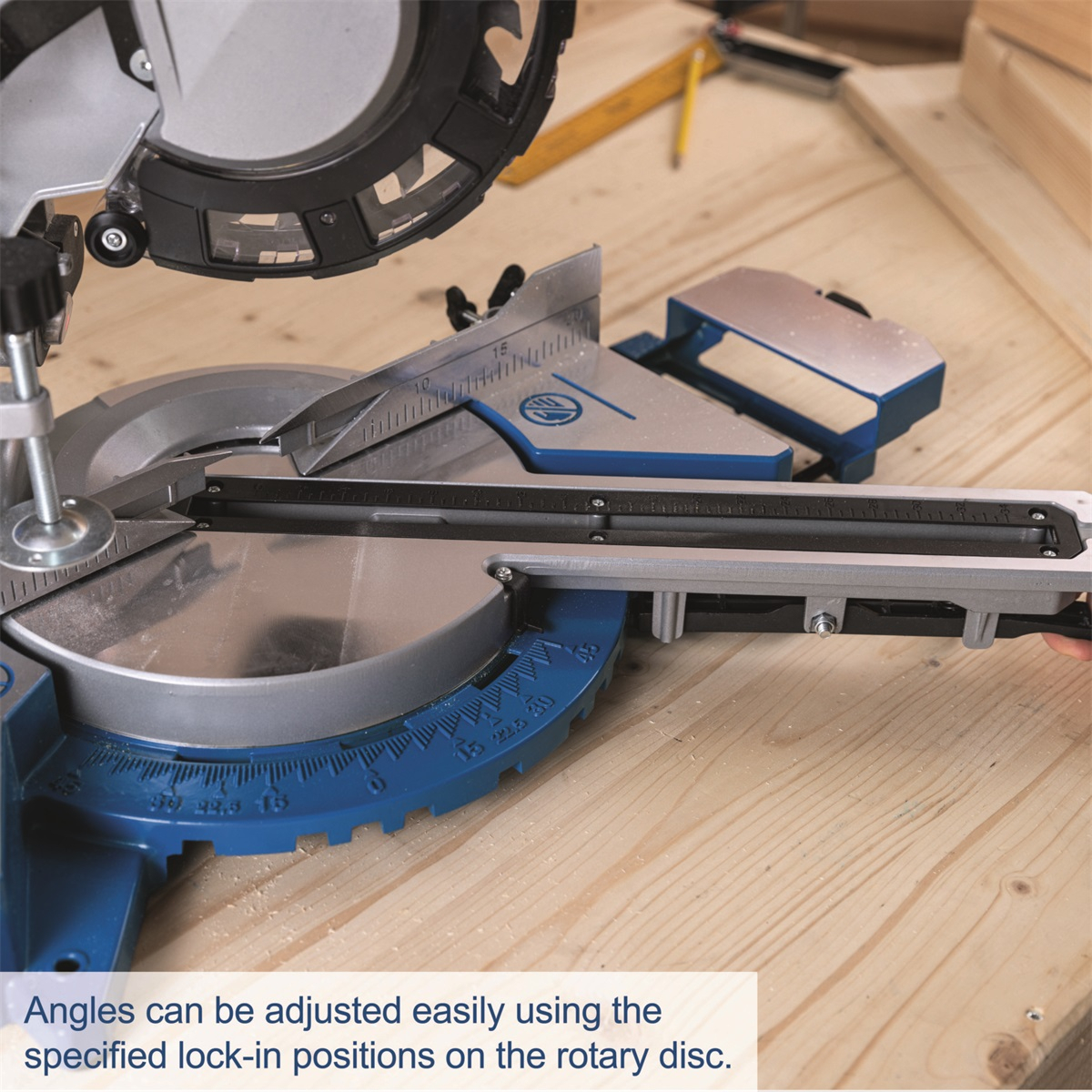

| Rozsah natočenia stola | -45 / 45 ° |
| Rez 45°/90° | 340 × 38 mm |
| Výrez 90°/90° | 340 × 65 mm |
| Typ motora | 230 V, 50 Hz |
| Vnútorný priemer kotúča | 30 mm |
| Otáčky | 4700 ot/min |
| Rez 45°/45° | 240 × 38 mm |
| Rez 90°/45° | 240 × 65 mm |
| Hmotnosť | 14,6 kg |
Tabuľka obsahuje iba údaje priradené k presnému modelu. Čistá, hrubá a neoznačená hmotnosť sa nezlučujú; rozmery balenia sa uvádzajú iba tam, kde sú výslovne potvrdené.
Príprava pracoviska a

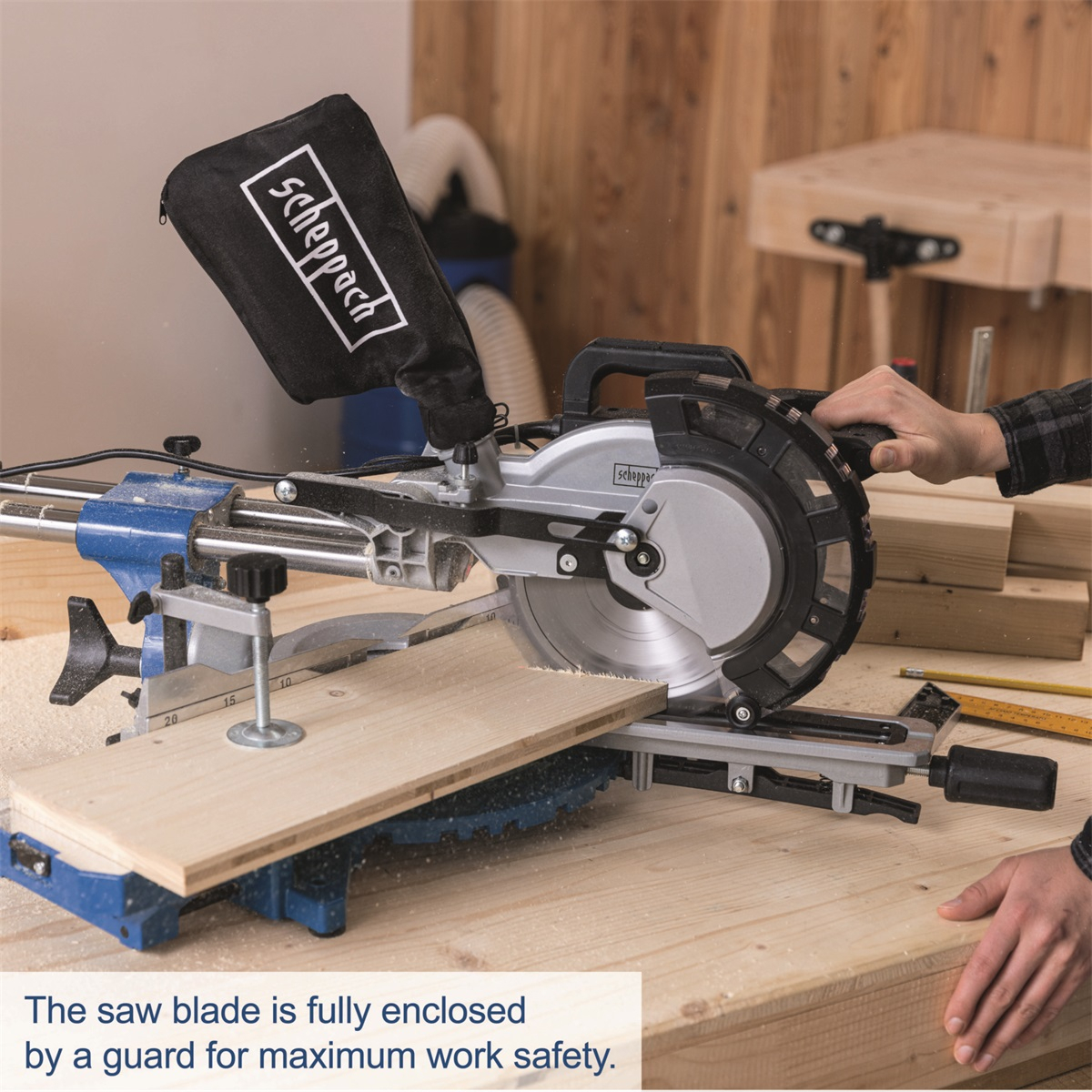

bezpečnosť Stroj upevnite na rovnú a dostatočne pevnú pracovnú plochu. Pred pripojením skontrolujte napájanie, nepoškodenosť kábla, správne nasadenie kotúča, funkčnosť krytu a utiahnutie všetkých nastavení. Priestor za posuvnou pílou musí umožňovať plný pohyb vedenia bez kontaktu so stenou alebo iným vybavením.
Pri rezaní používajte ochranu zraku a sluchu. Ruky držte mimo dráhu kotúča, krátke diely nerezajte bez bezpečného upnutia a neodstraňujte odrezky, kým sa kotúč úplne nezastaví. Výmenu kotúča, čistenie a nastavovanie vykonávajte iba po odpojení od elektrickej siete a podľa návodu konkrétneho modelu.
Údržba a kontrola
presnosti Pravidelne čistite stôl, drážky, kryt a odsávací priestor. Usadené piliny môžu obmedzovať pohyb krytu alebo zhoršovať dosadanie obrobku. Kontrolujte stav kotúča, vôľu posuvu, kolmosť pravítka a utiahnutie dorazov. Tupý alebo poškodený kotúč zvyšuje tlak na obrobok, jeho zahrievanie a riziko vychýlenia rezu.
Ďalšie varianty nájdete v kategórii pokosových píl. Môžete si prezrieť aj ďalšie stroje značky Scheppach. Pri výbere konštrukcie, kotúča a reznej kapacity vám pomôže poradenský článok Ako vybrať pokosovú pílu.
Často kladené otázky
Aký kotúč je vhodný pre pílu?
Dodržiavajte predpísaný priemer, upínací otvor, maximálne otáčky a určenie pre rezaný materiál. Počet zubov vyberajte podľa požadovanej rýchlosti a čistoty rezu.
Čo znamenajú rozmery rezu 90°/90° a 45°/45°?
Prvý údaj označuje nastavenie skosu otočného stola a druhý sklon pílového hlavy. So zmenou uhla sa zvyčajne znižuje dostupná šírka alebo výška rezu.
Je laser alebo XPS presnou hranou rezu?
Je to pomôcka na rýchle nastavenie. Pred presnou alebo sériovou prácou vždy overte polohu skutočným skúšobným rezom.
Prečo je potrebné rozlišovať medzi čistou a hrubou hmotnosťou?
Hmotnosť netto sa vzťahuje na samotný stroj, hmotnosť brutto na prepravnú jednotku. Pre produktový filter má zmysel uvádzať hmotnosť netto; hmotnosť brutto patrí do logistiky a dopravy.
