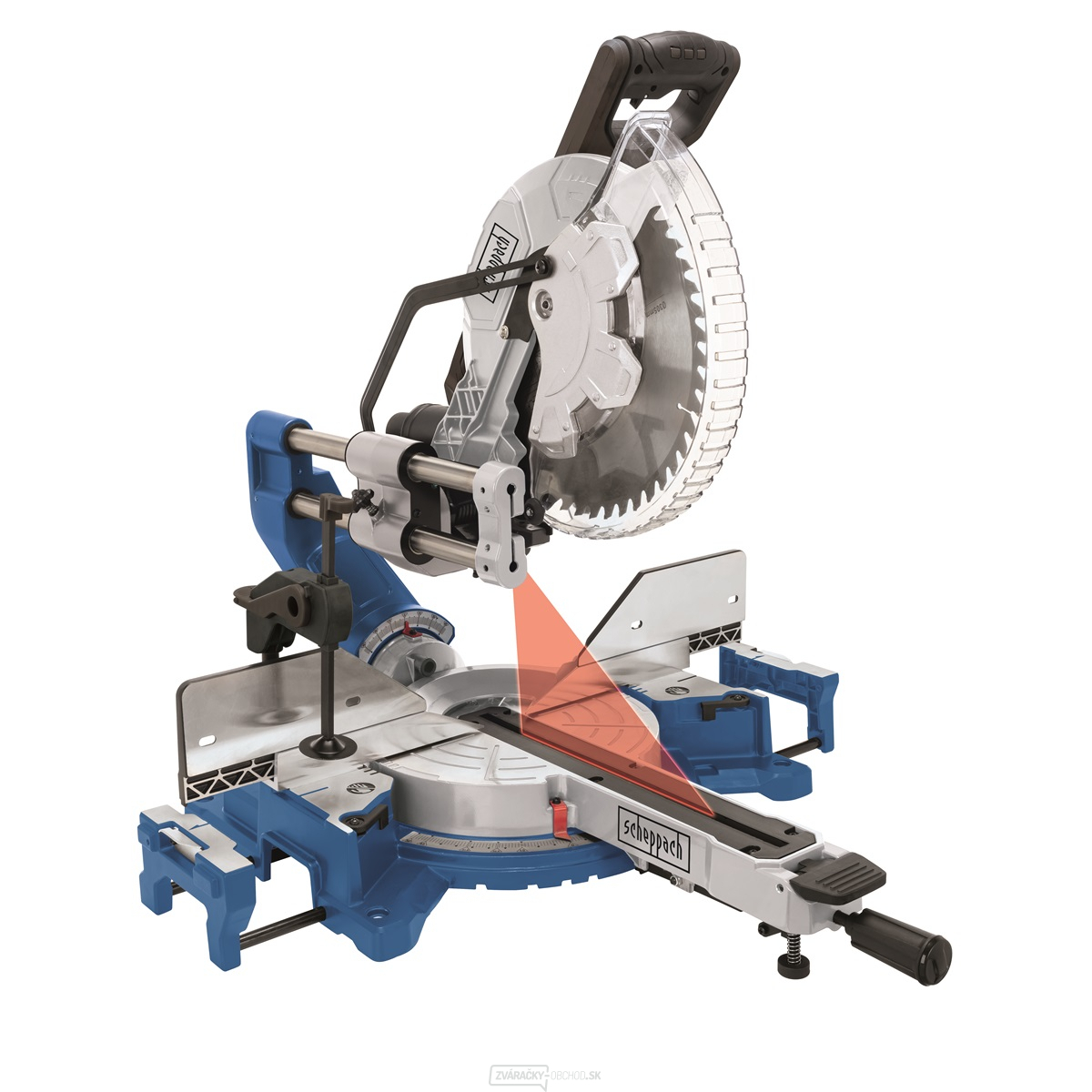

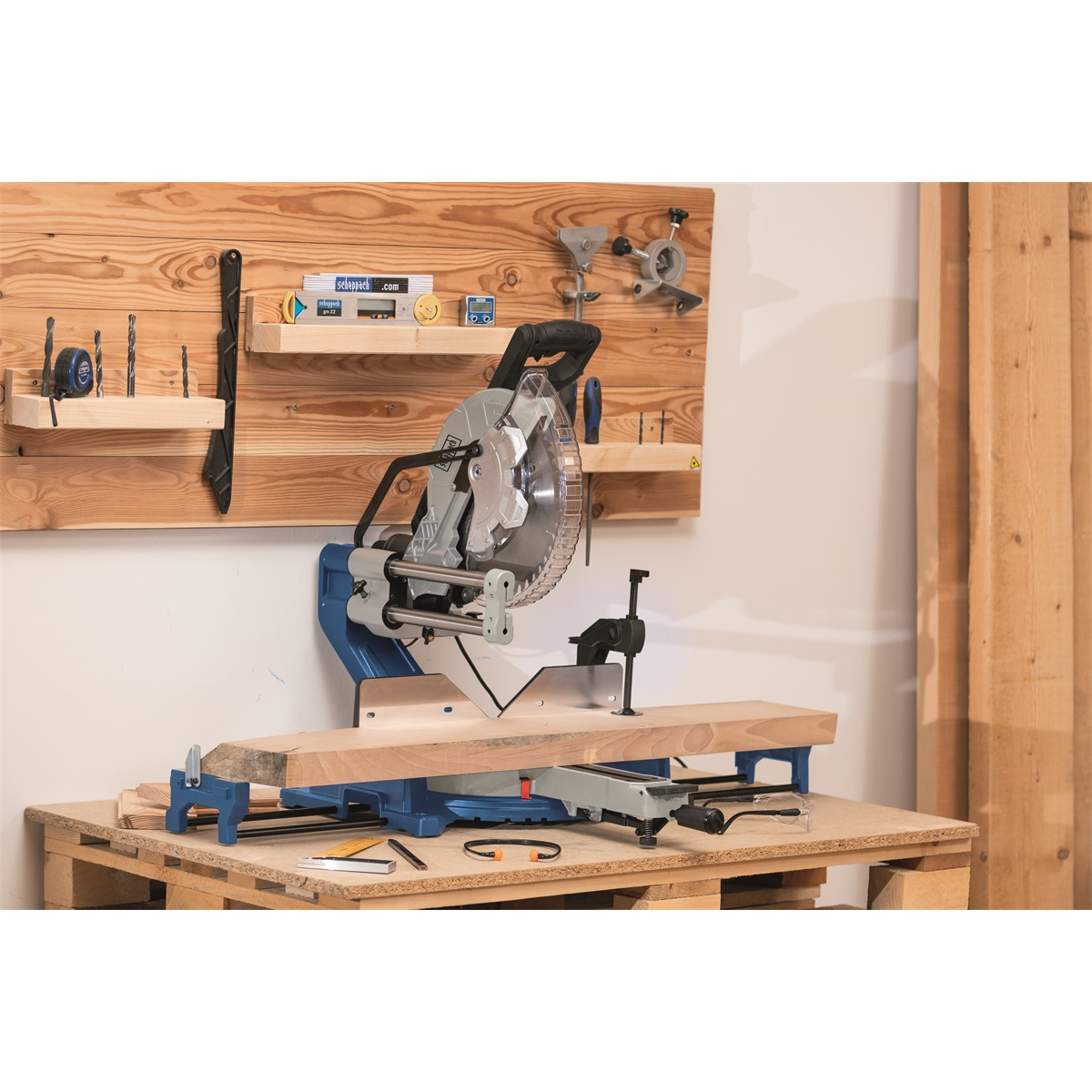

Scheppach HM 305 SL pokosová píla s krytom a laserom je elektrická pokosová píla určená na presné rezanie, pokosové a v závislosti od konštrukcie aj kombinované šikmé rezy. Presný model 5901223901 pracuje s kotúčom s priemerom 30 mm a výkon motora je 2000 W. Rozhodujúca rezací výkon pri základnom nastavení je 340 × 105 mm.

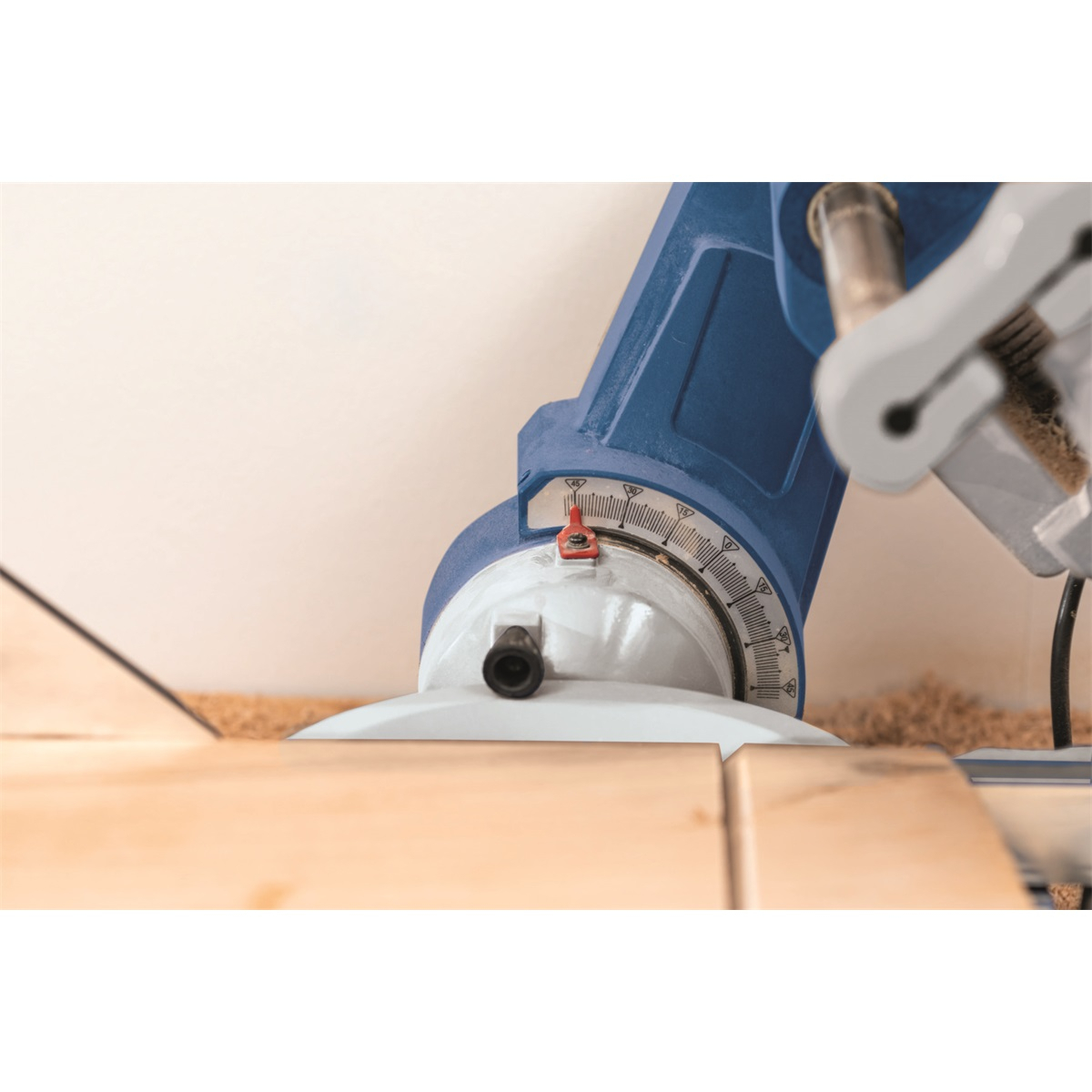

Píla sa využíva pri spracovaní hranolov, dosiek, líšt, palubiek, podlahových prvkov a ďalších drevených dielov. Posuvná konštrukcia, ak je v modeli použitá, zväčšuje šírku rezu; otočný stôl nastavuje uhol rezu a naklonenie hlavy vytvára skosenie. Konkrétne limity sú uvedené v overenej tabuľke a nie je možné ich prenášať z podobne pomenovanej varianty.
Presné skrátenie a uhlové rezy

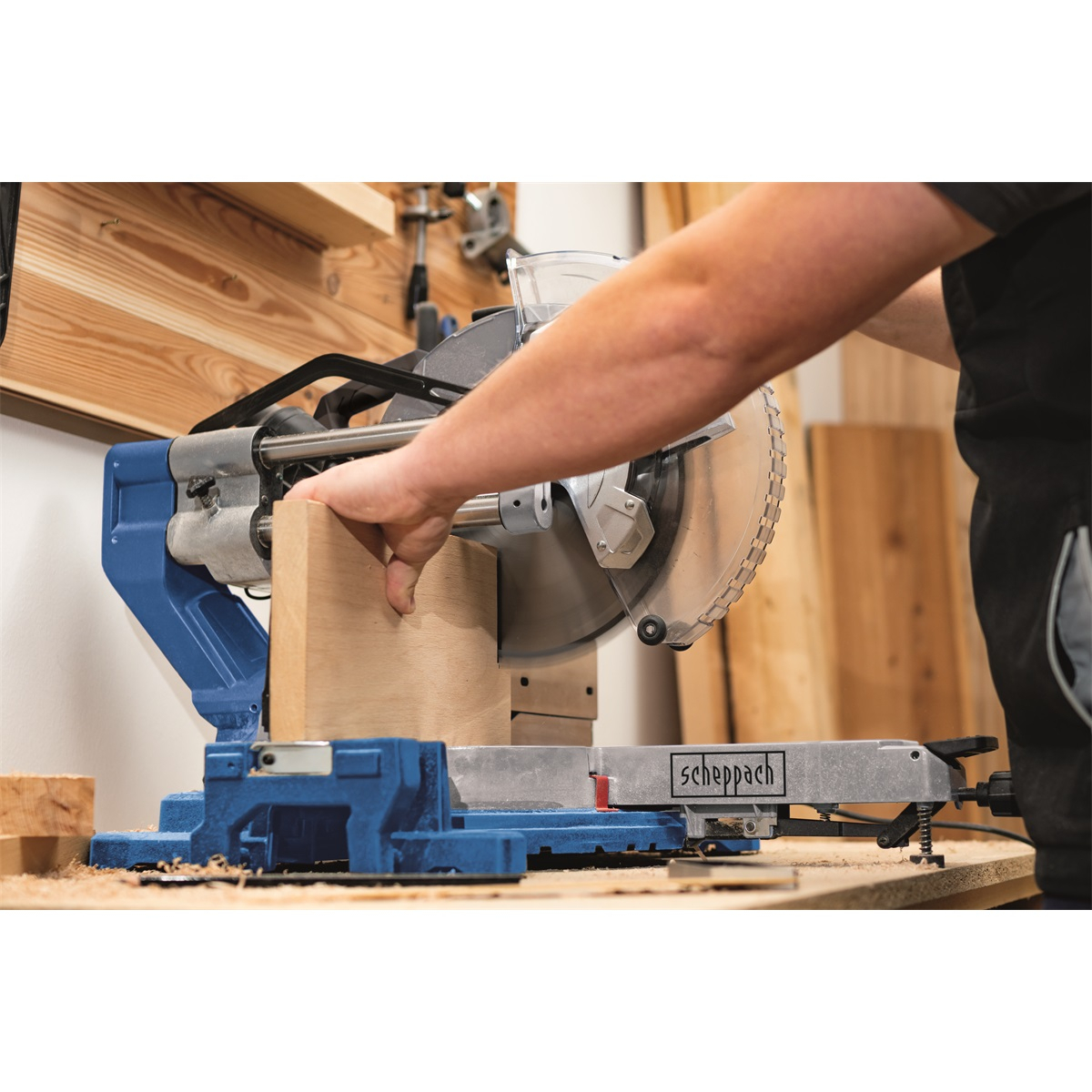

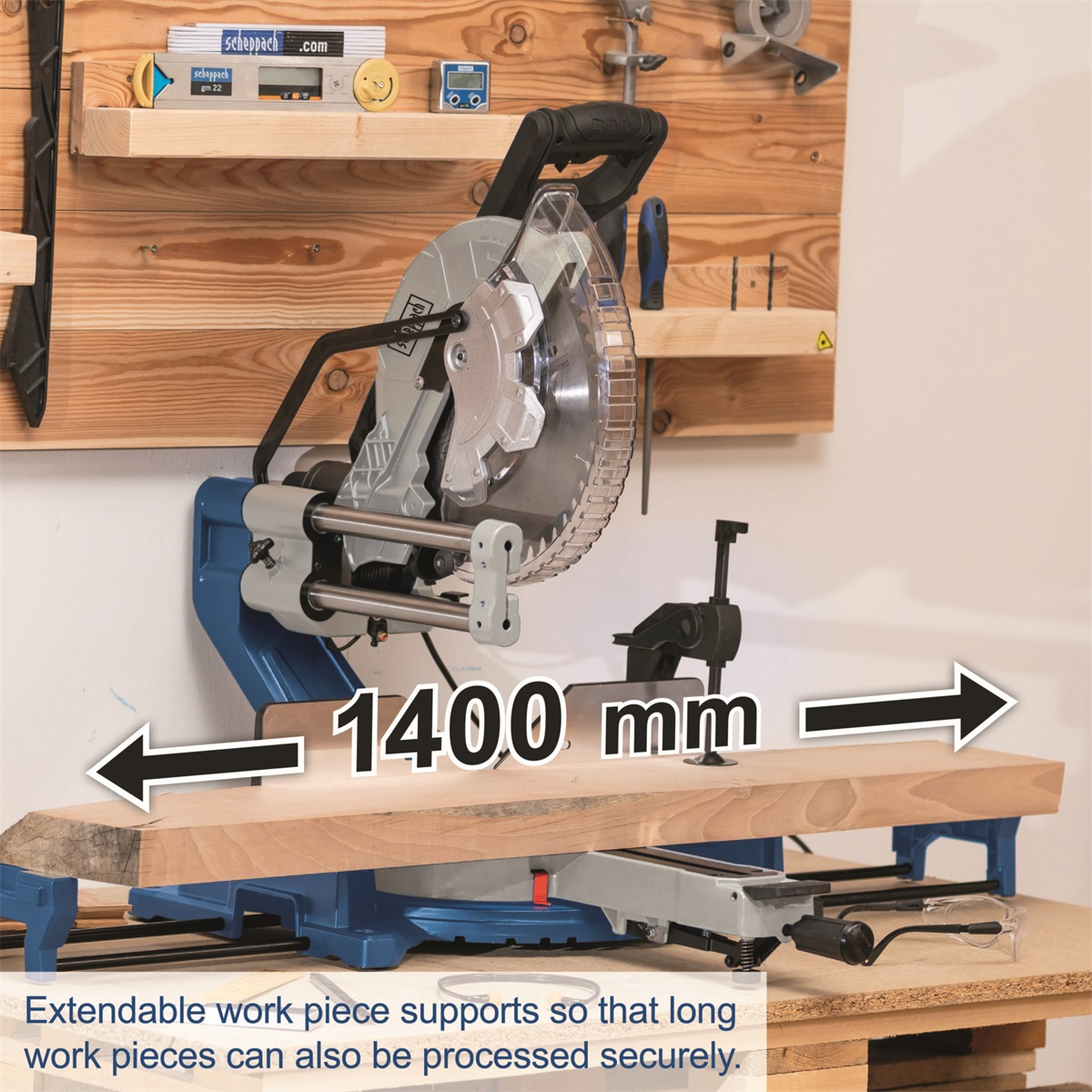

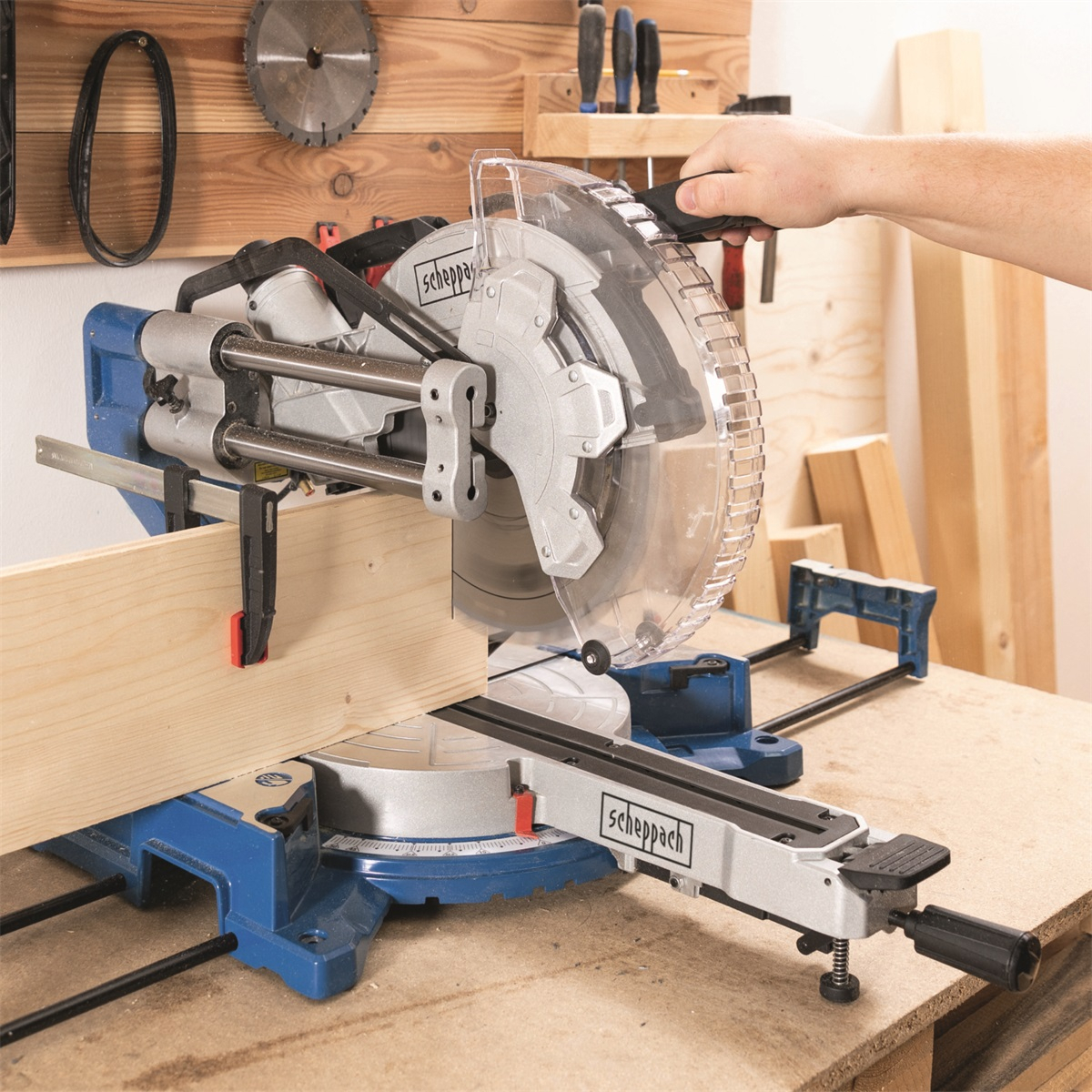

Pre čistý výsledok je dôležité nielen nastavenie uhla, ale aj správny kotúč, pevné opretie materiálu a plynulý posuv rezacej jednotky. Obrobok musí celou plochou dosadať na stôl a oporné pravítko. Pri dlhých dieloch je vhodné použiť podpery v rovnakej výške, aby materiál počas rezu neklesal a netlačil kotúč do strany.

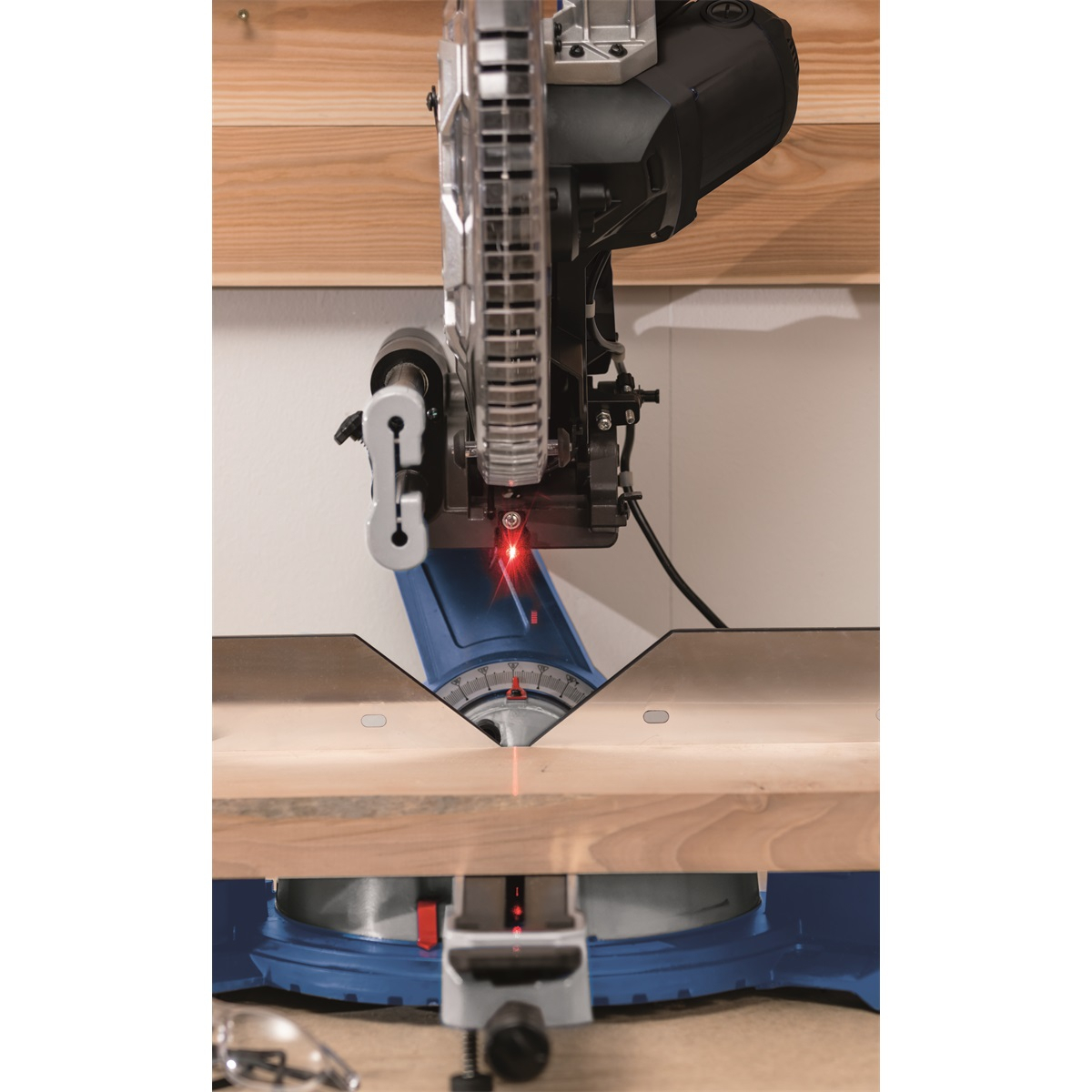

Pred sériovým rezaním sa oplatí urobiť skúšobný rez a overiť skutočný uhol uhlomerom. Dorazy bežných polôh urýchlia nastavenie, ale presnosť výsledku závisí od nastavenia konkrétneho stroja, rovnosti materiálu a stavu kotúča. Laser alebo tieňová čiara pomáhajú pri orientácii, nenahrádzajú však kontrolu rozmerov a polohy zubov voči ryske.
Rezný kotúč a vhodný materiál
Priemer a upínací otvor kotúča musia zodpovedať technickým údajom modelu. Počet a geometria zubov sa volia podľa materiálu: hrubšie ozubenie rýchlejšie odvádza triesky pri konštrukčnom rezaní, jemnejší kotúč zvyčajne zanecháva čistejšiu hranu pri lištách a doskových materiáloch. Vždy dodržiavajte povolené otáčky kotúča a použitie stanovené výrobcom.
Ak výrobca povoľuje viacero druhov materiálov, musí sa použiť zodpovedajúci kotúč. Bežný kotúč na drevo nemožno automaticky považovať za vhodný pre hliník, oceľ alebo plast. Obrobok bezpodmienečne zbavte voľných častí; pri použitom dreve skontrolujte klince, skrutky a iné kovové predmety.
Hlavné výhody
- Opakované rezanie: pevný doraz a správne nastavený stôl uľahčujú výrobu identických dielov.
- Úkos a skosenie: nastavenie v dvoch rovinách rozširuje možnosti použitia pri výrobe rámov, lišt a konštrukčných spojov.
- Rezná kapacita: rozmery v tabuľke uvádzajú skutočný prierez pri jednotlivých kombináciách uhlov.

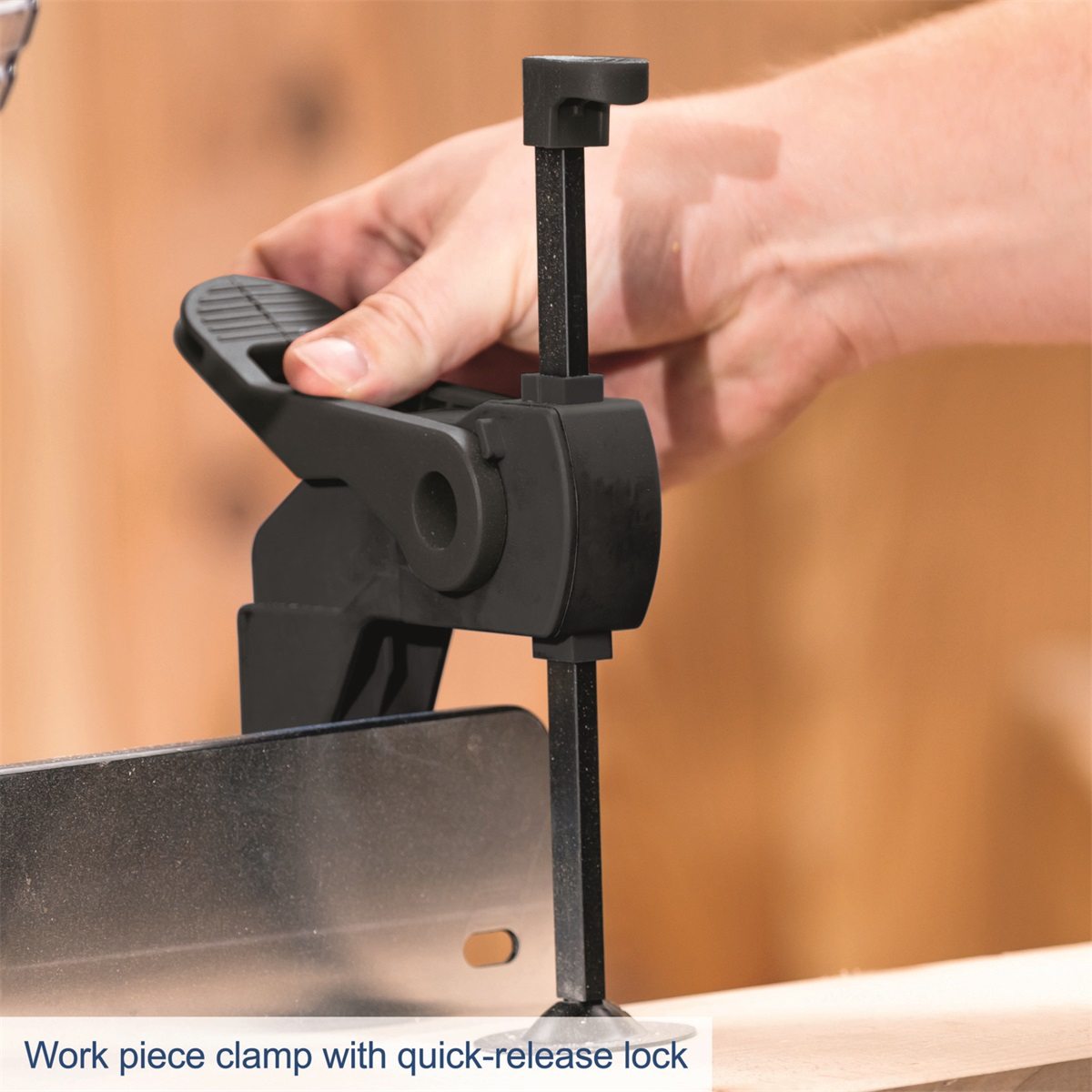

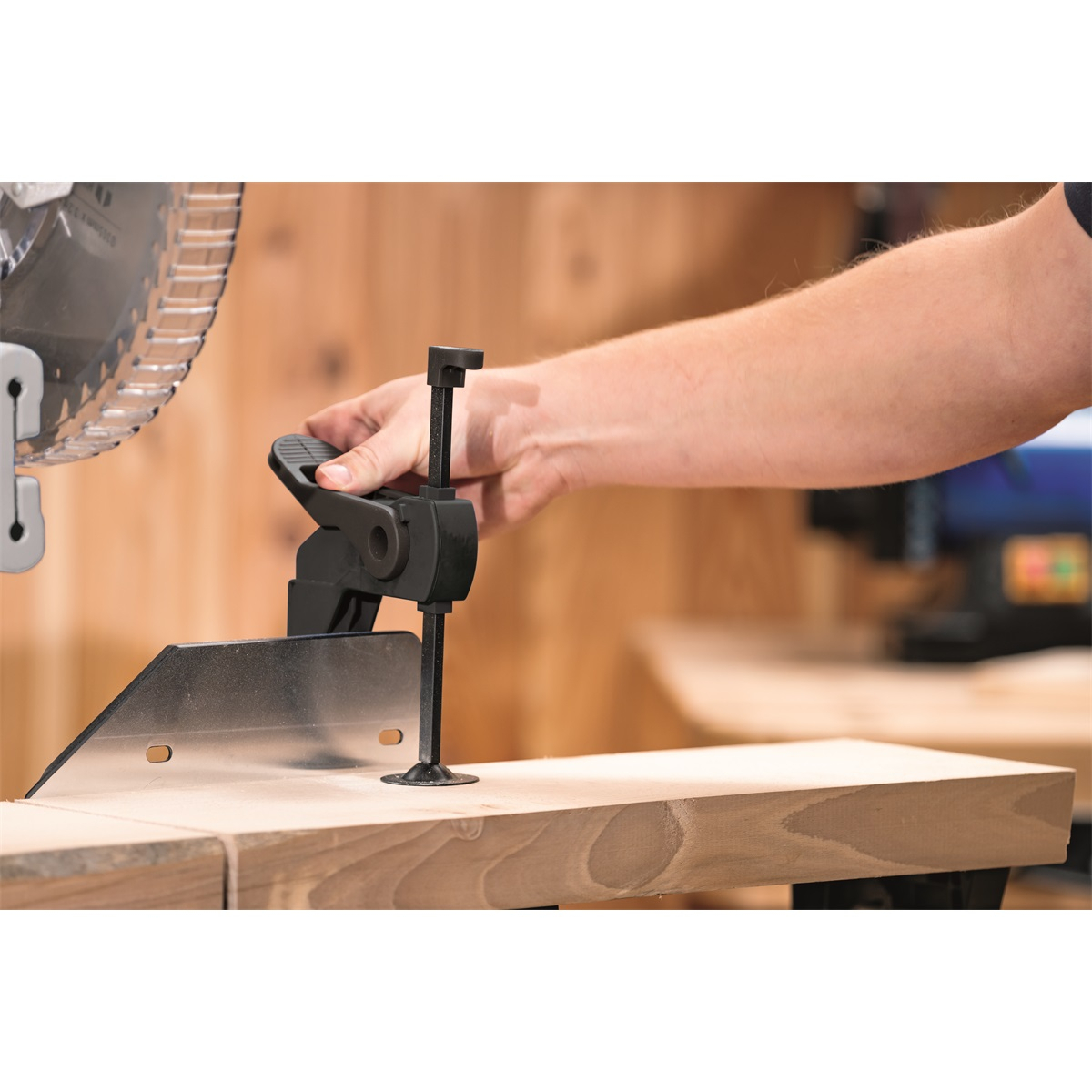

- Stabilné vedenie: materiálové podpery a upnutie obmedzujú posun obrobku.
- Odsávanie: pripojenie vhodného vysávača zlepšuje výhľad a obmedzuje množstvo voľných pilín.
Technické parametre
| Model / objednávacie číslo | 5901223901 |
|---|---|
| EAN | 4046664161035 |
| Príkon | 2000 W |

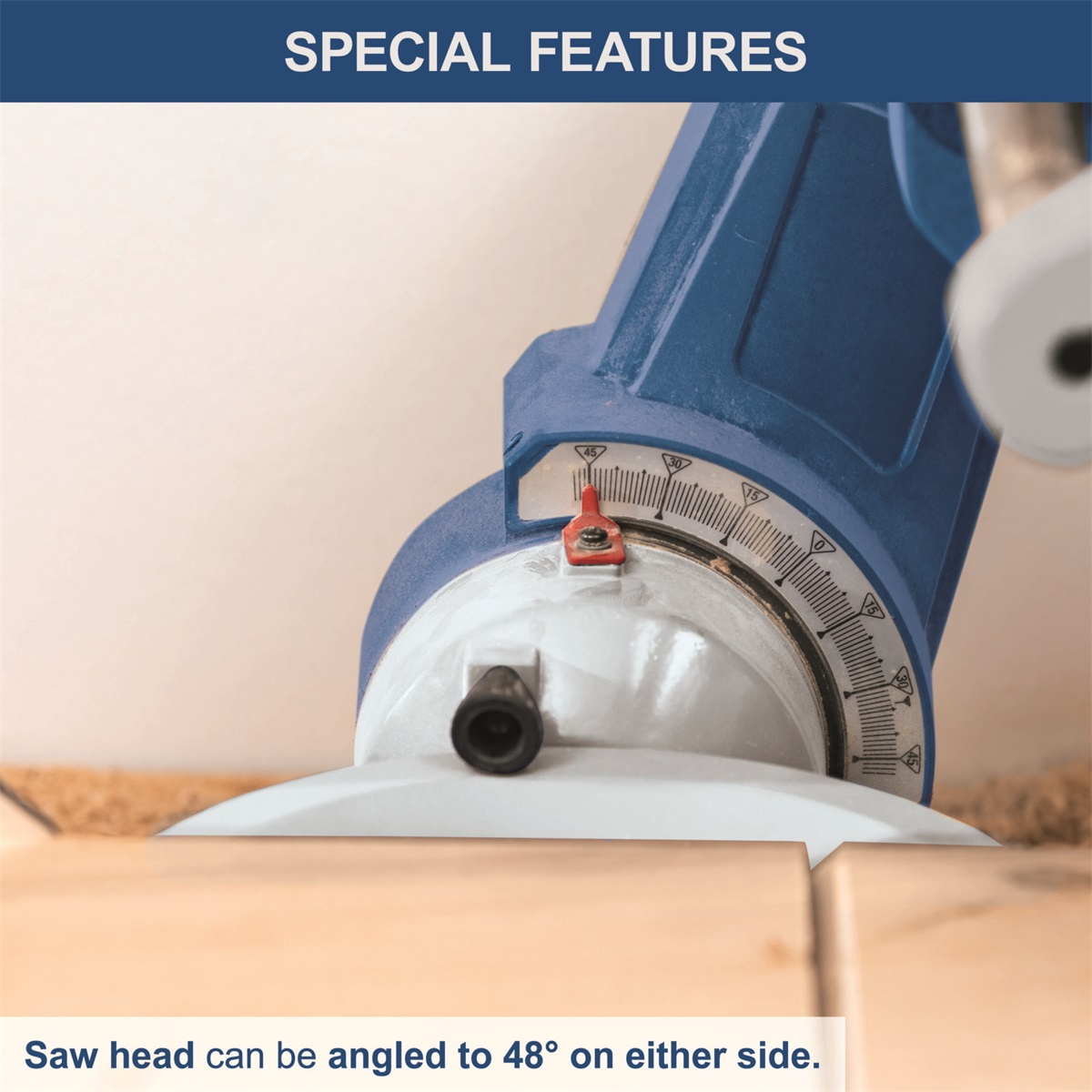

| Nastavenie sklonu | -48 / 48 ° |
| Rez 45°/45° | 235 × 35 / 235 × 60 mm |
| Rez 45°/90° | 235 × 105 mm |
| Vnútorný priemer kotúča | 30 mm |
| Otáčky | 5000 ot/min |
| Hmotnosť | 24,6 kg |
| Priemer kotúča | 305 mm |
| Rez 90°/45° | 340 × 35 / 340 × 60 mm |
| Rez 90°/90° | 340 × 105 mm |

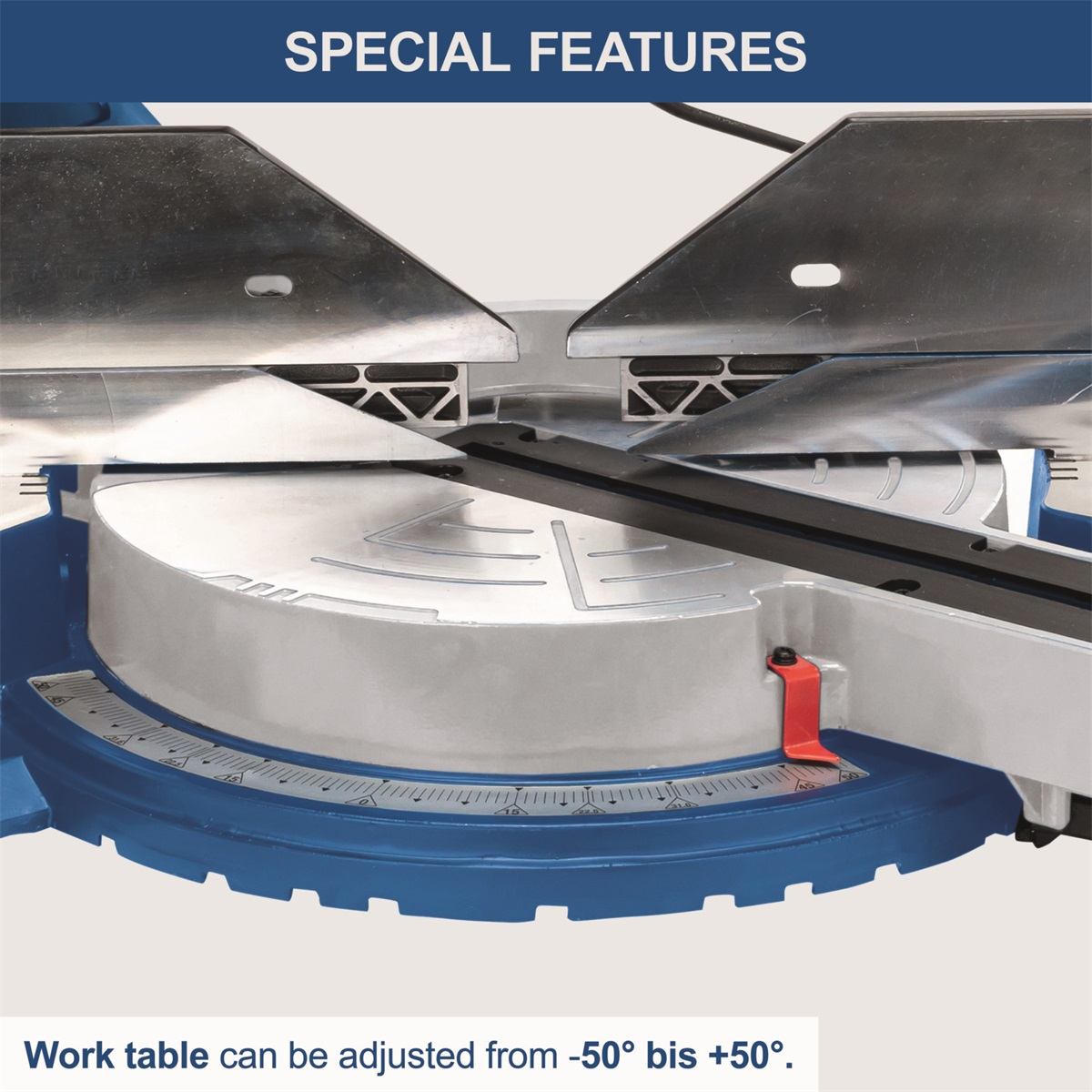

| Rozsah natočenia stola | -50 / 50 ° |
| Počet zubov kotúča | 48 z |
| Typ motora | 230 V, 50 Hz |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Tabuľka obsahuje iba údaje priradené k presnému modelu. Čistá, hrubá a neoznačená hmotnosť sa nezlučujú; rozmery balenia sú uvedené iba tam, kde sú výslovne potvrdené.
Príprava pracoviska a bezpečnosť

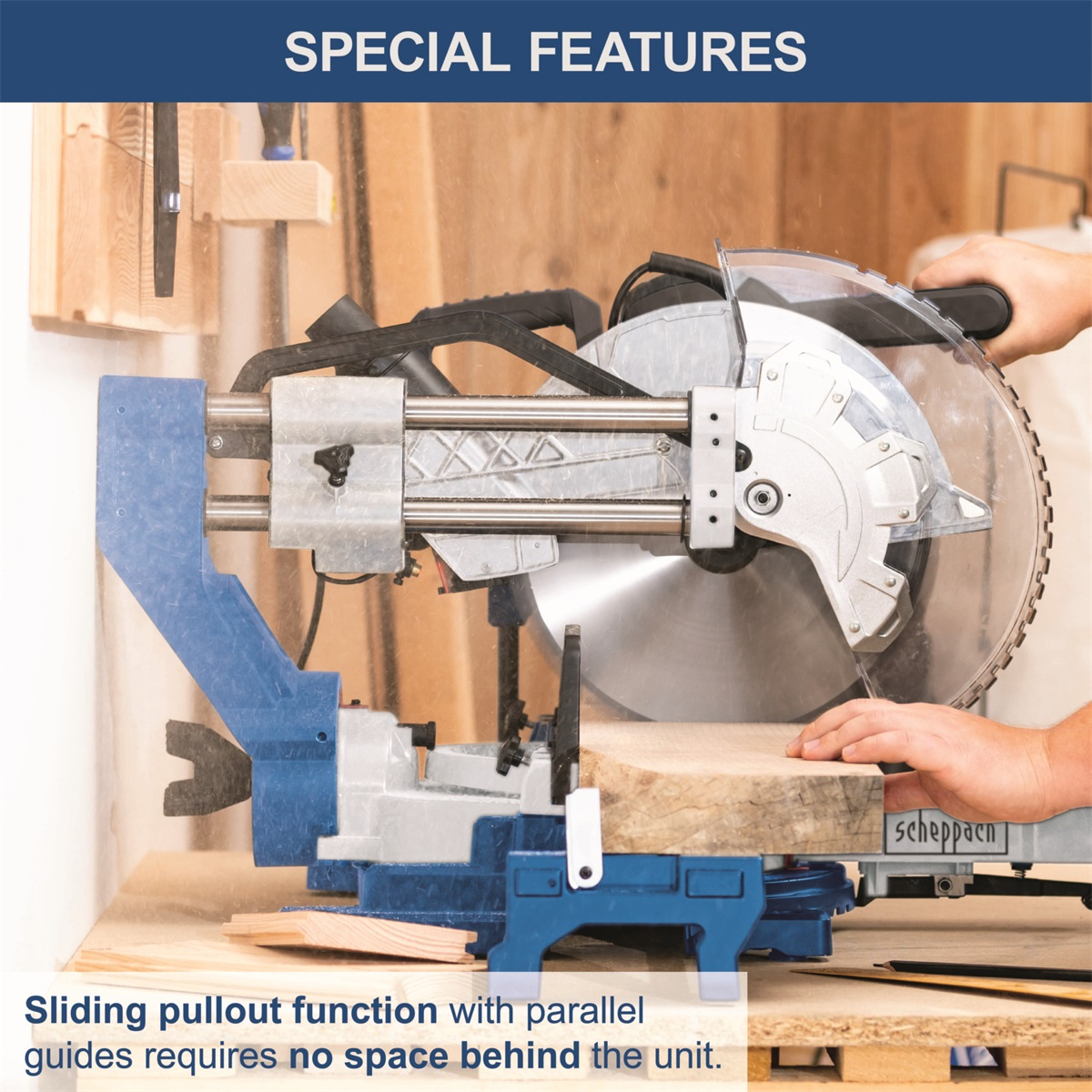

Stroj upevnite na rovnú a dostatočne pevnú pracovnú plochu. Pred pripojením skontrolujte napájanie, nepoškodenosť kábla, správne nasadenie kotúča, funkčnosť krytu a utiahnutie všetkých nastavení. Priestor za posuvnou pílou musí umožňovať plný pohyb vodiacich lišt bez kontaktu so stenou alebo iným vybavením.

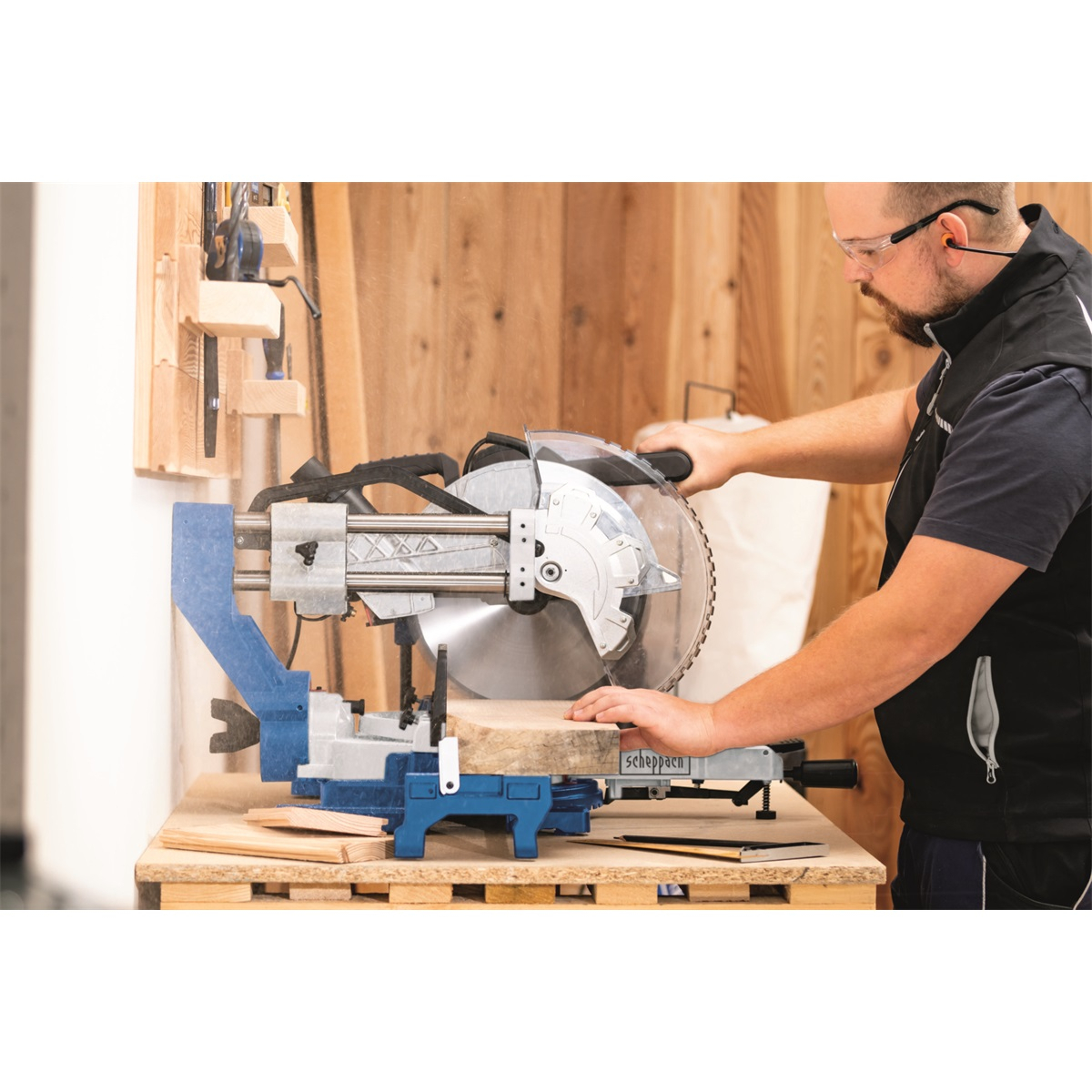

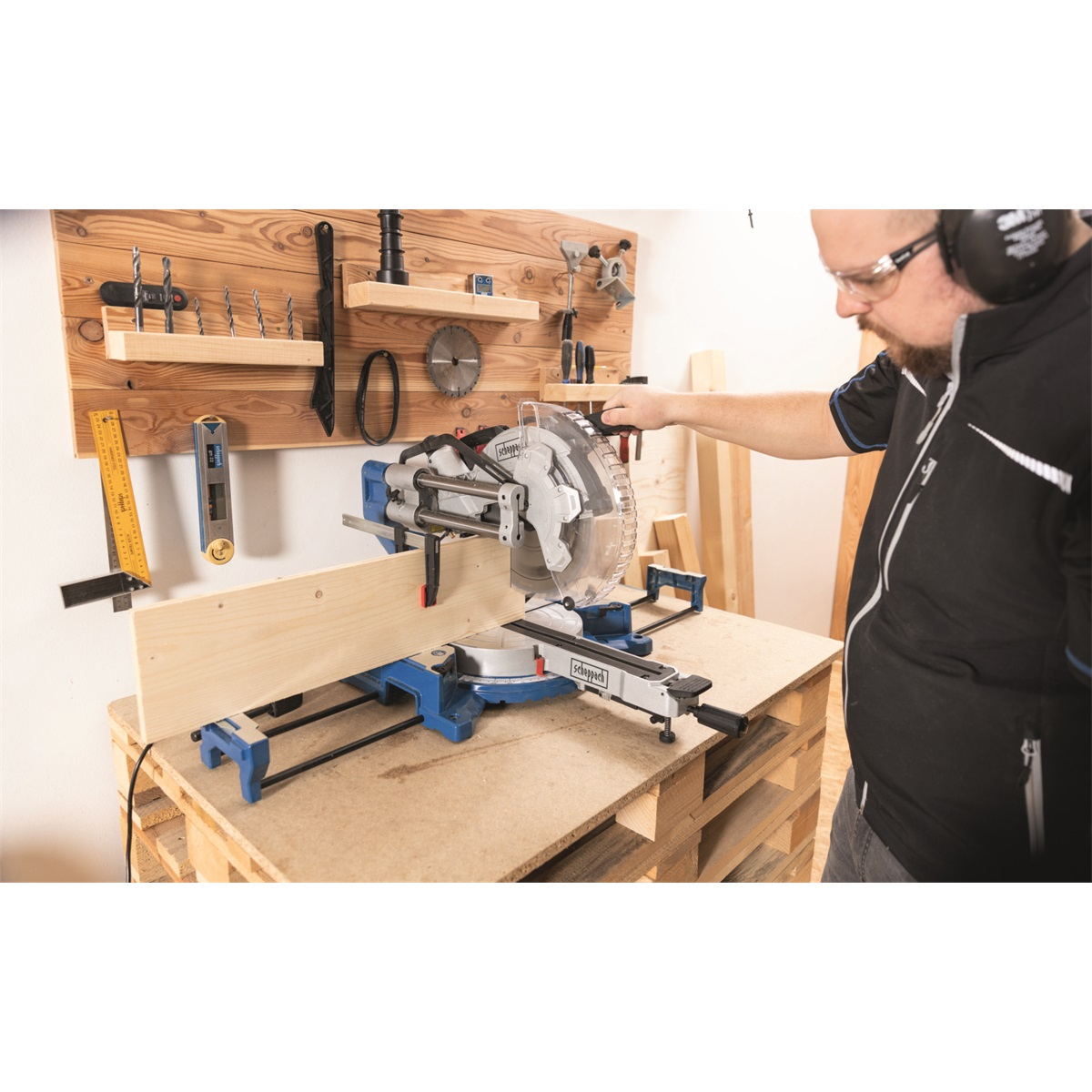

Pri rezaní používajte ochranu zraku a sluchu. Ruky držte mimo dráhu kotúča, krátke diely nerezajte bez bezpečného upnutia a neodstraňujte odrezky, kým sa kotúč úplne nezastaví. Výmenu kotúča, čistenie a nastavovanie vykonávajte iba po odpojení od elektrickej siete a podľa návodu príslušného modelu.
Údržba a kontrola presnosti
Pravidelne čistite stôl, drážky, kryt a odsávací priestor. Usadené piliny môžu obmedzovať pohyb krytu alebo zhoršovať dosadanie obrobku. Kontrolujte stav kotúča, vôľu posuvu, kolmosť pravítka a utiahnutie dorazov. Tupý alebo poškodený kotúč zvyšuje tlak na obrobok, prehrievanie a riziko vychýlenia rezu.
Ďalšie varianty nájdete v kategórii pokosových píl. Môžete si prezrieť aj ďalšie stroje značky Scheppach. Pri výbere konštrukcie, kotúča a reznej kapacity vám pomôže poradenský článok Ako vybrať pokosovú pílu.
Často kladené otázky
Aký kotúč je pre pílu vhodný?
Dodržiavajte predpísaný priemer, upínací otvor, maximálne otáčky a určenie pre rezaný materiál. Počet zubov vyberajte podľa požadovanej rýchlosti a čistoty rezu.
Čo znamenajú rozmery rezu 90°/90° a 45°/45°?
Prvý údaj označuje nastavenie skosenia otočného stola a druhý sklon pílového hlava. So zmenou uhla sa zvyčajne znižuje dostupná šírka alebo výška rezu.
Je laser alebo XPS presnou hranou rezu?
Je to pomôcka na rýchle nastavenie. Pred presnou alebo sériovou prácou vždy overte polohu skutočným skúšobným rezom.
Prečo je potrebné rozlišovať medzi čistou a hrubou hmotnosťou?
Hmotnosť netto opisuje samotný stroj, hmotnosť brutto celú prepravnú jednotku. Pre produktový filter má zmysel hmotnosť netto; hmotnosť brutto patrí do logistiky a dopravy.
