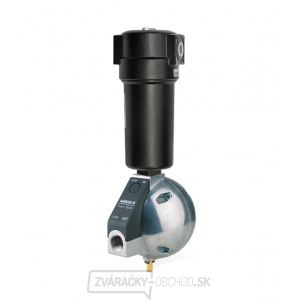

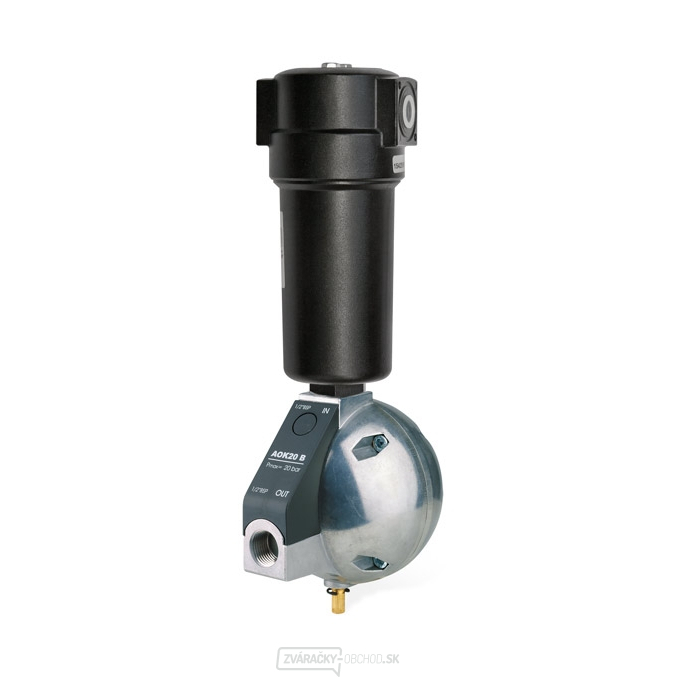

Odlučovač kondenzátu ACKL 0120B 3/8 "

Odlučovač kondenzátu pre vysoko účinné odlučovanie väčšieho množstva kondenzátu zo systému so stlačeným vzduchom. Montáž medzi kompresor a tlakovú nádobu. Kryt filtra je vyrobený z eloxovaného hliníka. Odlučovanie kondenzátu (voda, olej) a nečistôt pomocou odstredivého zrýchlenia stlačeného vzduchu. Kondenzát je z odlúčený pomocou plaváka. Vrátane vypúšťačov kondenzátu AOK 20 B. Možno tiež vybaviť elektronickým odvádzačom kondenzátu.

Opravné faktory pre odlučovač kondenzátu a filtre ACKL, AFF, ASF, ANF a AAF:

Prevádzkový tlak v bar 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Opravný faktor 0,38 0,50 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13

* Pri odlišnom prevádzkovom tlaku vynásobte prosím uvedený objemový prúd korekčným faktorom

Rozsah dodávky:
Automatický odvádzač kondenzátu AOK 20B

Technické parametre:
Max. prevádzkový tlak: 16 bar
Objemový prúd: (pri 7 bar) 120 m³ / h | 1980 l / min
Prípojka vzduchu: 3/8 "
Prevádzková teplota: 1.5 - 65 ° C
Celková výška: 247 mm
Celková šírka: 88 mm
