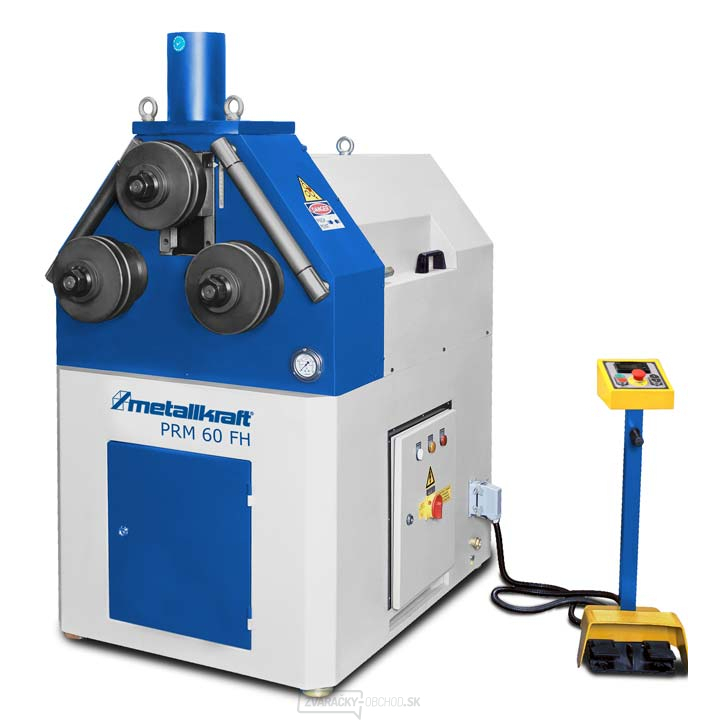

Zakružovačka profilů a trubiek PRM 60 FH

Zakružovačka profilov a trubiek PRM 60 FH s diaľkovým ovládaním a hydraulickým polohovaním spodných kladiek. Táto zakružovačka Metallkraft® má digitálny odmeriavanie a riadenie pomocou pojazdného ovládacieho panela, masívne oceľovú zváranú konštrukciu a hydraulické prestavenie spodných kladiek.

  • Všetky kladky sú kalené
  • Kalené a brúsené hriadeľa
  • Bočné smerové kladky sú plynule prestaviteľné


Technické parametre:
Priemer hriadeľom: 60 mm
Priemer kladiek: 215 mm
Rýchlosť zakružovanie: 4 m/min
Príkon: 1500 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 1000 × 1650 × 1400 mm
Hmotnosť: 950 kg

Príklady ohybov profilov:

(Platí pre materiál ST 42)

profilRozmer (mm)Min. polomer (mm)profilRozmer (mm)Min. polomer (mm)
80 × 20
40 × 10		 1200
400		 120 × 25
50 × 10		 600
400
50 × 50
20 × 20		 800
400		 80 × 9
40 × 5		 1000
400
80 × 9 *
40 × 5 *		 1200
500		 80 × 9
40 × 5		 1000
400
UPN 120 *
UPN 60 *		 800
500		 UPN 120 *
UPN 60 *		 1200
600
70 × 70 × 7
40 × 40 × 5		 1000
500		 70 × 70 × 7
40 × 40 × 5		 1200
600
Ø 50
Ø 20		 800
400		 Ø 100 × 2
Ø 60 × 2		 1600
500
3"× 3,2
1"× 2,6		 1600
500		 70 × 6
40 × 2		 1600
500
80 × 40 × 3
40 × 50 × 2		 1400
500
* Vyžaduje dištančné podložky.
