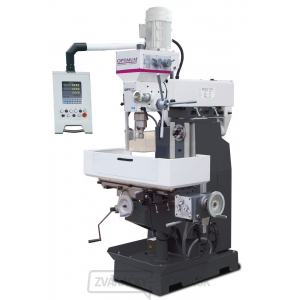

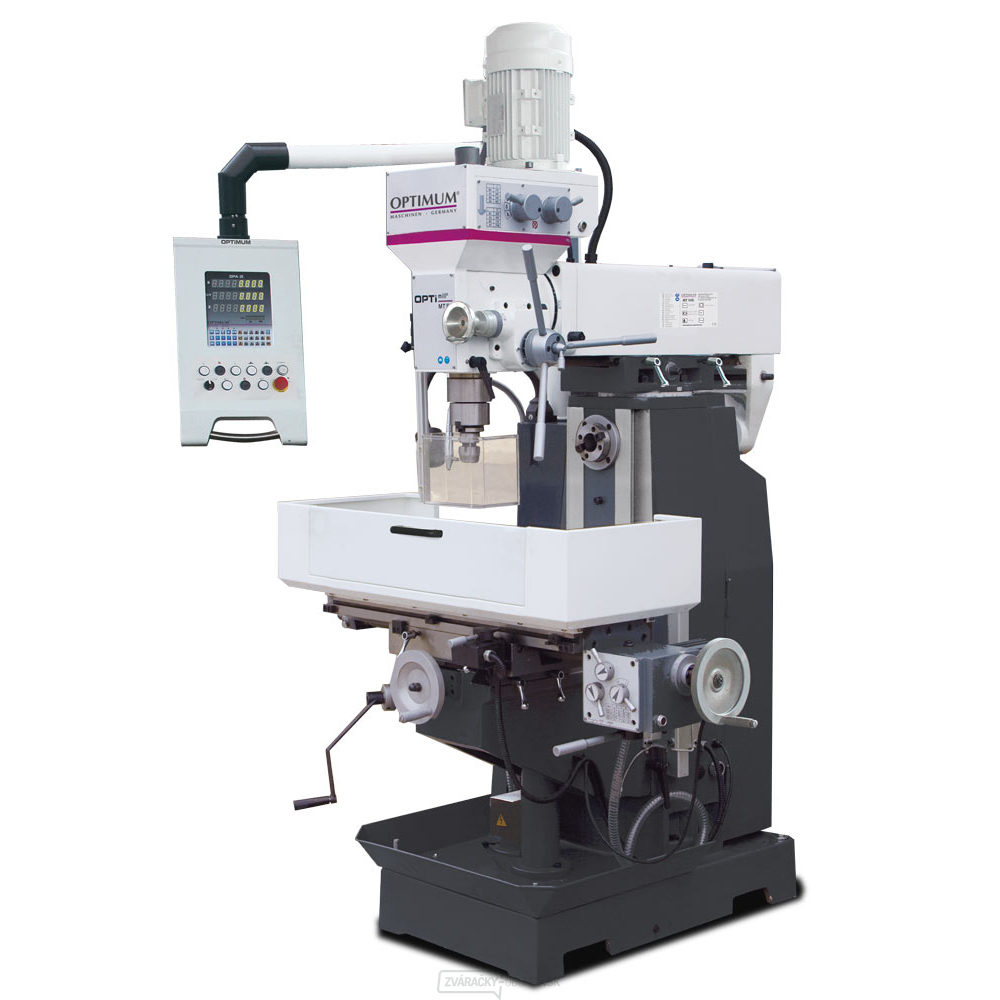

Univerzálna frézka OPTImill MT 50

Univerzálna vŕtačko-frézka OPTImill MT 50 pre horizontálne aj vertikálne frézovanie s digitálnym odmeriavaním DPA 21.

  • Ťažké, kompaktné prevedenie z kvalitnej liatiny absorbujúce vibrácie.
  • Posuv pinoly pomocou troch pákových rukovätí (vŕtanie) alebo pomocou ručného kolesa jemného posuvu.
  • Posuv osi X je možné vykonávať ručne pomocou ručného kolesa alebo automaticky .
  • Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu.
  • Vo vertikálnej polohe je možné vykonávať vŕtanie, vŕtanie pod uhlom a väčšinu frézovacích prác.

Technické parametre:
Vŕtací výkon trvalý | oceľ: 25 mm
Vŕtací výkon max. | oceľ: 30 mm
Rezanie závitov | oceľ: M16
Max. priemer stopkovej frézy: 25 mm
Max. priemer nožovej hlavy: 100 mm
Vyloženie: 240 - 650 mm
Rozmery pracovného stola: 1000 × 240 mm
Max. zaťaženie stola: 160 kg
T-drážky | počet: 4
T-drážky | veľkosť drážky: 14 mm
Kužeľ vretena: ISO40
Otáčky horizontálneho vretena: 58 - 1355 ot/min
Otáčky vertikálneho vretena: 115 - 1750 ot/min
Počet rýchlostných stupňov horizontálneho vretena: 9
Počet rýchlostných stupňov vertikálneho vretena: 8
Min. vzdialenosť vretena a stola: 90 mm
Max. vzdialenosť vretena a stola: 400 mm
Zdvih pinoly: 127 mm
Uhol naklopenia frézovacej hlavy: -60° až +60°
Výkon motora horizontálneho vretena: 1500 W
Výkon motora vertikálneho vretena: 1100/2200 W
Výkon motora chladiaceho čerpadla: 40 W
Rozmery (š × v × h): 2270 × 2100 × 1500 mm
Hmotnosť: 900 kg

Rozsah dodávky:

  • Digitálne odmeriavanie osí X, Y, Z
  • Chladiace zariadenie
  • Nastavovacie náradie
  • Vŕtacia hlavička 1 - 16 mm/B18
  • Strojná lampa
  • Redukcia ISO40/MK3, ISO40/MK2
  • Frézovací tŕň pre horizont. frézovanie
