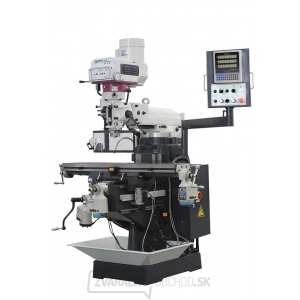

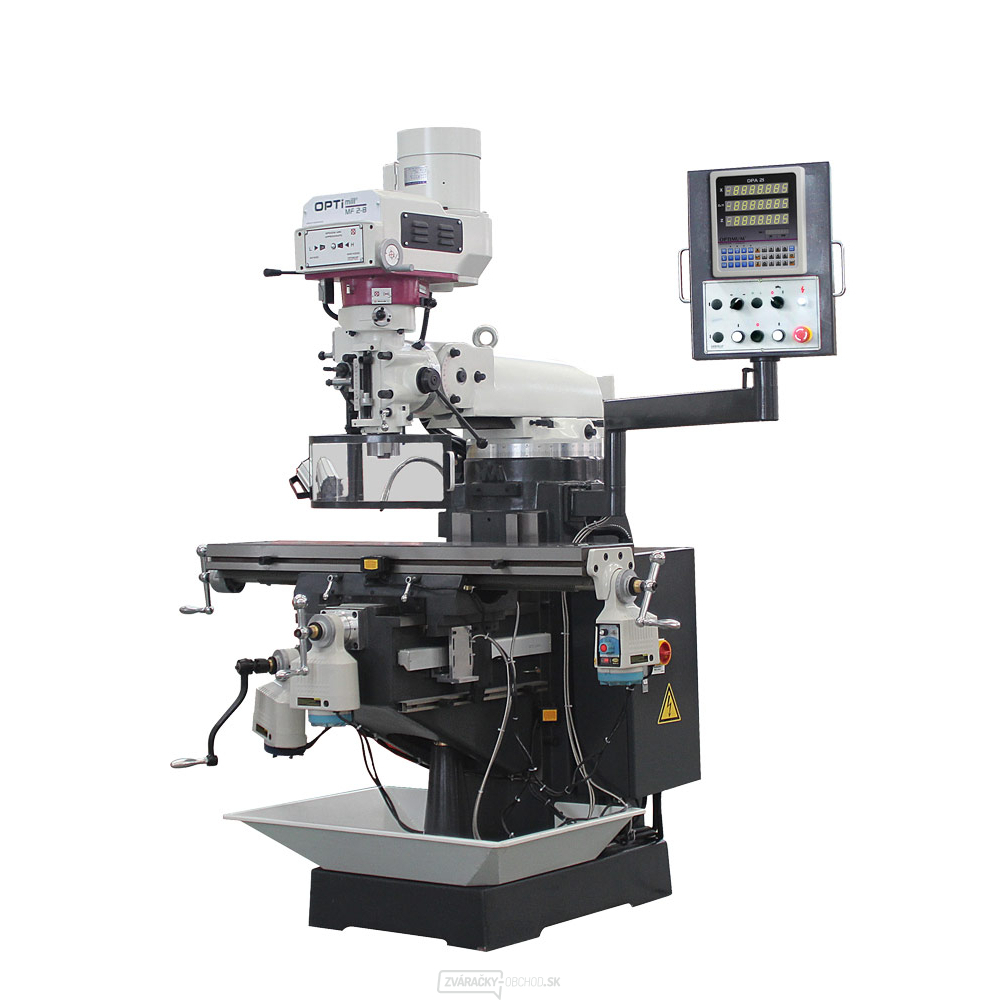

Univerzálna frézka OPTImill MF 2-B

Univerzálna vrtačko-frézka s mechanickým variátorom pre plynulú reguláciu otáčok. S digitálnym odmeriavaním polohy DPA 2000.

  • Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny
  • Vysoká presnosť obehu vďaka kužeľovými ložiskám, - Nastaviteľná Rybinová vedenie 55 ° v osiach X a Z
  • Nastaviteľné ploché vedenie v osi Y
  • chladiace zariadenie
  • Centrálna jednotka mazanie
  • Strojový posuv osi X, Y a Z
  • Digitálne odmeriavanie polohy DPA 2000
  • Masívne a veľký krížový stôl s presne vybrúsený povrchom a T-drážkami
  • Frézovacie hlavu možno naklopiť o 45 °
  • Jemný prísuv pinoly
  • Nastaviteľný doraz vŕtacie hĺbky pomocou milimetrové stupnice
  • Pravý/ľavý chod
  • Plynulá regulácia rýchlosti
  • Vreteno uložené v presných ložiskách
  • Mechanická brzda vretena
  • Veľký, výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom

obsahuje:

  • Vaňa na triesky
  • chladiace zariadenie
  • nastavovacie náradie
  • Digitálne odmeriavanie DPA 2000 s
  • Strojový posuv stola v osi X, Y, Z

Technické parametre:
Vŕtací výkon trvalý | oceľ: (S235JR) 20 mm
Vŕtací výkon max. | oceľ: (S235JR) 24 mm
Max. priemer stopkové frézy: 25 mm
Max. priemer hlavy nožov: 76 mm
Vyloženie: 15-415mm
Rozmery pracovného stola: 1246 × 230mm
Max. zaťaženie stola: 200 kg
T-drážky | počet: 3
T-drážky | veľkosť drážky: 16 mm
T-drážky | rozteč: 63 mm
Kužeľ vretena: ISO40 DIN 2080
Rozsah posuvu - osa X: ručné 690 mm/strojné 610 mm
Rozsah posuvu - osa Y: ručné 310 mm/strojné 230 mm
Rozsah posuvu - os Z: ručné 390 mm/strojné 310 mm
Otáčky: 60-4200ot/min
Počet rýchlostných stupňov: 2. mechanická plynulá regulácia
Rozsah posuvu frézovacie hlavy: 312 mm
Strojové posuv pinoly: 0.038/0.076/0.152 mm/ot
Max. vzdialenosť vretena a stola: 405 mm
Priemer pinoly: 86 mm
Zdvih pinoly: 127 mm
Uhol naklopenia frézovacej hlavy: -90 °/vertikálne - 45 ° až + 90 °/vertikálne + 45 °
Uhol otáčania frézovacie hlavy: 360 °
Výkon motora chladiaceho čerpadla: 90 W
Príkon: 3 kW
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 2000 × 2010 × 1600mm
Hmotnosť: 1000 kg
