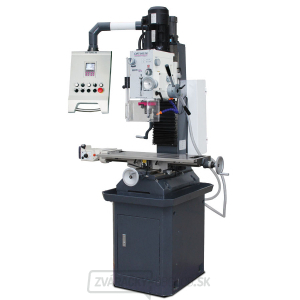

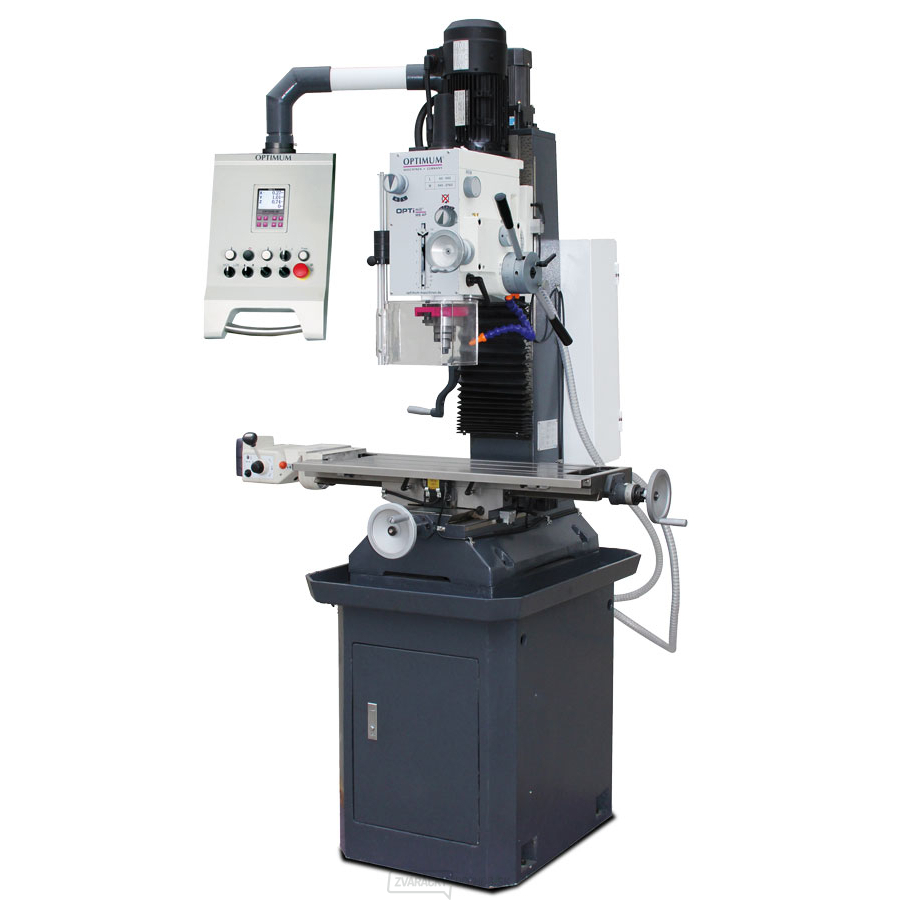

Vrtačko-frézka OPTImill MB 4 P

Univerzálna vrtačko-frézka s digitálnym odmeriavaním polohy a liatinovým podstavcom. Brúsená prevodové kolesá bežiace v olejovom kúpeli zaisťujú veľmi pokojný chod. Veľký rozsah otáčok 95 - 3200 ot/min a 12 rýchlostí. Dvojstupňový kvalitné elektromotor. Ručný posuv pinoly s ručným jemným prísuvom.

Popis:
Automatický posuv pinoly
Automatický posuv v osi X, pohyb v osi Z pomocou motora
Frézovacie hlavu možno naklopiť o 60 °
Vŕtanie/závitovacie cyklus
Stabilný stĺp s masívnym rybinovitým vedením
Masívny liatinový podstavec s kanálom na triesky
Štandardne dodávané s chladiacou sústavou
Výškovo nastaviteľný ochranný kryt s mikrospínačom

Ovládací panel:
Vstavaný ovládací panel
Vstavané kompaktný digitálny odmeriavanie polohy DRO 5
Užívateľsky prívetivé ovládanie
trojriadkový displej

Technické parametre:
Vŕtací výkon trvalý | oceľ 28 mm
Vŕtací výkon max. | oceľ 32 mm
Max. priemer stopkové frézy 28 mm
Max. priemer nožovej hlavy 63 mm
Vyloženie 275 mm
Rozmery pracovného stola 800 × 240 mm
T-drážky | veľkosť drážky 14 mm
T-drážky | rozteč 80 mm
Kužeľ vretena MK4
Rozsah posuvu - os X strojné, 560 mm
Rozsah posuvu - os Y ručné, 200 mm
Rozsah posuvu - os Z elektrický zdvih, 350 mm
Otáčky 95 - 3200 ot/min
Plynulá zmena otáčok nie
Počet rýchlostných stupňov 12
Max. vzdialenosť vretena a stolu 420 mm
Posuv pinoly 120 mm
Uhol naklopenia frézovacej hlavy - 60 ° až + 60 °
Príkon 1100/1500 W
Elektrické pripojenie 400 V
Rozmery (š × v × h) 1300 × 2220 × 1000 mm
Hmotnosť 515 kg

Rozsah dodávky:

Redukcia MK4/MK3
podstavec
nastavovacie náradie
Digitálne odmeriavanie polohy DRO 5
