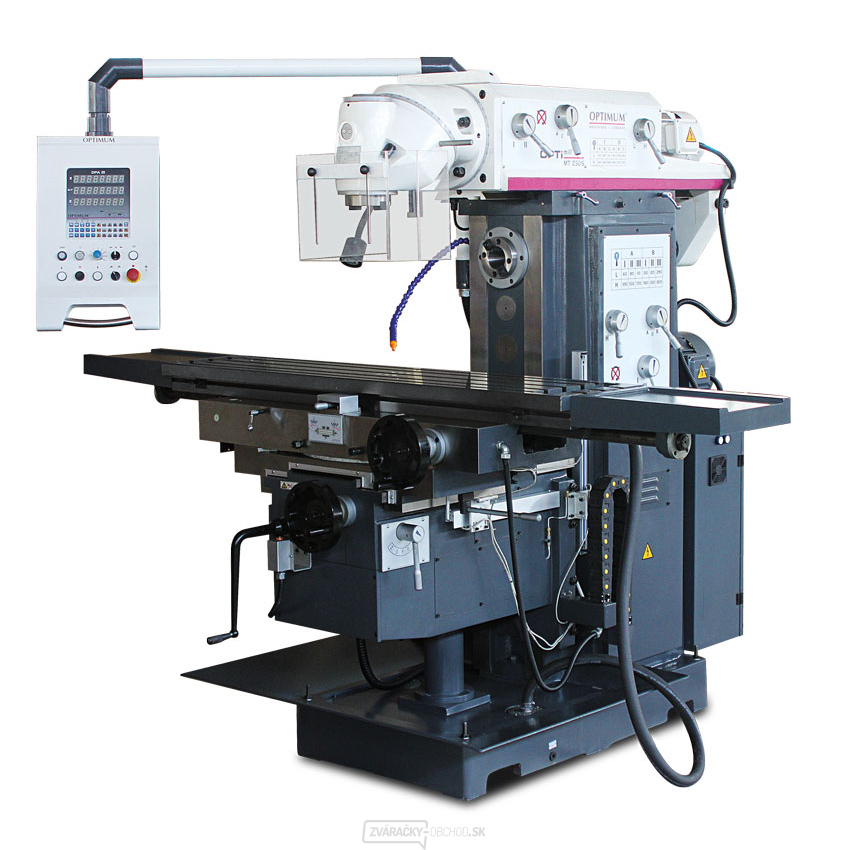

Masívny univerzálna vrtačko-frézka s digitálnym odmeriavaním polohy. Robustná konštrukcia stroja. Brúsená prevodové kolesá bežiace v olejovom kúpeli zaisťujú veľmi pokojný chod. Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny. Všetky vedenia sú kalená a nastaviteľná pomocou klinových líšt. Centrálna jednotka mazanie. Veľká ručná kolesá so stupnicou. LED pracovná lampa. Chladiace zariadenie.

Táto vrtačko-frézka má jednoduché ovládanie ovládacích prvkov. Stabilný, pravouhlé vodiace dráhy v osi Y. Strojové posuv stola v osi X, Y a Z. Digitálne odmeriavanie polohy DPA 21. Strojový posuv poháňaný servomotorom možné regulovať pomocou voliča na ovládacom paneli.

Masívne a veľký krížový stôl s presne vybrúsený povrchom, nastaviteľnými klinovými lištami a nastaviteľnými koncovými dorazmi. Horizontálna frézovacie poloha. Možnosť práce v horizontálnej polohe s podperou, upínačom pre kotúčovú frézu. Frézovacia hlava je otočná v dvoch osiach, umožňuje tak nastavenie v ľubovoľnom uhle.

Rozsah dodávky:
Upínací tŕň pre frézu ISO 50 / Ø 22 mm
Upínací tŕň pre frézu ISO 50 / Ø 27 mm
Upínací tŕň pre nožovú hlavu ISO 50 / Ø 40 mm
Redukčná puzdro ISO 50 (7:24) / MK 4
Klieštinový upínač ISO 50 Ø 4 - 26 mm
Horizontálne i vertikálne uťahovacia tyč M24
Klieštiny Ø 4 - 26 mm
nastavovacie náradie

Technické parametre:
Max. priemer stopkové frézy: 25 mm
Max. priemer hlavy nožov: 160 mm
Vyloženie: 290-910mm
Rozmery pracovného stola: 1600 × 360mm
Max. zaťaženie stola: 400 kg
T-drážky | počet: 3
T-drážky | veľkosť drážky: 18 mm
T-drážky | rozteč: 80 mm
Kužeľ vretena: ISO50
Rozsah posuvu - osa X: 1300 mm
Rozsah strojného posuvu - osa X: 1220 mm
Rýchlosť strojného posuvu - osa X: 30 - 830 mm / min
Rýchloposuv - os X: 1200 mm / min
Rozsah posuvu - osa Y: 300 mm
Rozsah strojného posuvu - osa Y: 220 mm
Rýchlosť strojného posuvu - osa Y: 30 - 830 mm / min
Rýchloposuv - os Y: 800 mm / min
Rozsah posuvu - os Z: 400 mm
Rozsah strojného posuvu - os Z: 320 mm
Rýchlosť strojného posuvu - os Z: 23 - 625 mm / min
Rýchloposuv - os Z: 600 mm / min
Otáčky: 60-1750ot / min
Počet rýchlostných stupňov: 12
Min. vzdialenosť vretena a stola: 190 mm
Max. vzdialenosť vretena a stola: 590 mm
Uhol otáčania frézovacie hlavy: 360 °
Výkon motora horizontálneho vretena: 5500 W
Výkon motora vertikálneho vretena: 4000 W
Príkon motora chladiaceho čerpadla: 90 W
Príkon: 12000 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 2520 × 2030 × 2160mm
Hmotnosť: 2800 kg
