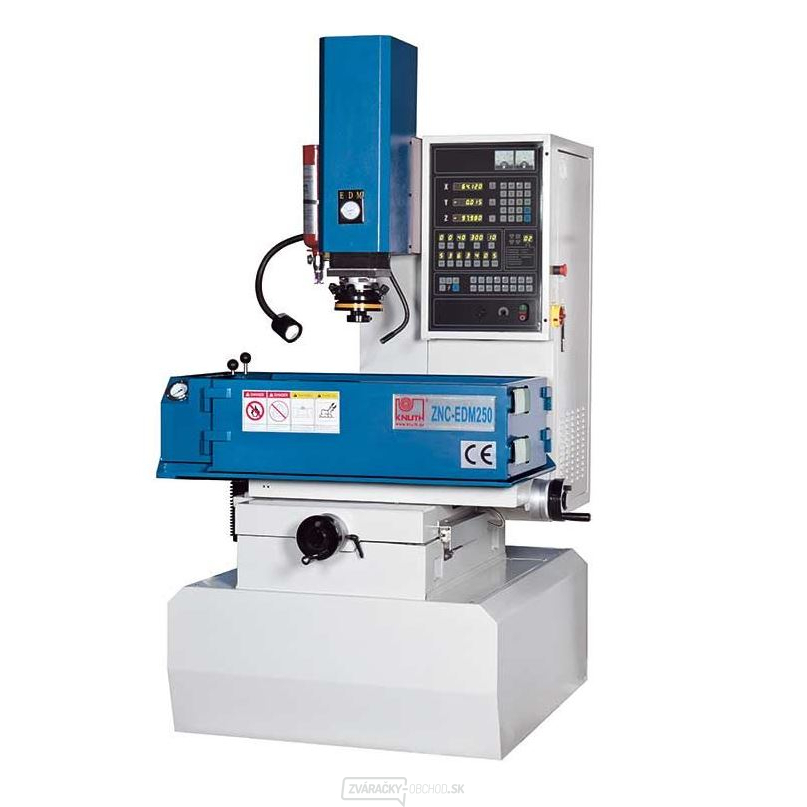

Elektroerozivní hĺbiace stroj ZNC-EDM 250

  • užívateľsky prívetivé riadenie ZNC podporuje obsluhu pri voľbe pracovných parametrov
  • rám stroja je konštruovaný podľa najmodernejších hľadísk s ohľadom na dlhoročné skúsenosti výrobcu
  • osi X a Y sú vybavené guličkovými vretenami - presnosť a nenáročná údržba
  • hlavná os sa polohuje pomocou presného guľôčkového skrutky s vlastným okruhom maziva - konštantné teplotné podmienky zaručujú minimálne trenie a maximálnu presnosť
  • pre vynikajúcu využiteľnosť je srdcom systému obehu dielektrika použité veľmi odolné čerpadlo od európskeho výrobcu
  • obsluha stroja je orientovaná na užívateľa a ľahko zvládnuteľná
  • jemne odstupňované pracovné parametre dovoľujú veľký úber a dokončenie v jednom pracovnom kroku
  • diagnostické informácie podporujú obsluhu pri

Cenovo výhodný vstup do oblasti elektroerozívne techniky

  • NC riadenie prísuvu v osi Z
  • kompaktná konštrukcia pre opracovanie malých obrobkov
  • stabilný rám stroja
  • lineárny merítka vo všetkých osiach pre trvalú presnosť
  • separátny nádrž na dielektrikum
  • s nenáročnou údržbou a efektívne
  • DC-servopohon pre jemne regulovateľnou stabilitu systému
  • jednoduchá, ľahko zvládnuteľná obsluha
  • parametre sa zadávajú priamo na paneli obsluhy a môžu byť bez problémov optimalizované
  • parametre stanovené pre príslušné spracovania môžu byť uložené

štandardná výbava

  • ovládacia jednotka
  • hasiaci systém
  • pracovné osvetlenie
  • filter
  • mierky os X/Y
  • skľučovadlo
  • ovládacie nástroj
  • prevádzkový návod

Technické parametre:

pracovný priestor
rozmery stola 450x280 mm
vzdialenosť držiak elektród - stôl 200 - 400 mm
obrobok, hmotnosť (max.) 200 kg
zdvih pinoly 200 mm
Hmotnosť elektródy (max.) 30 kg
dráha pojazdu
dráha pojazdu - os X 250 mm
dráha pojazdu - os Y 200 mm
generátor
príkon generátora 3,5 kVA
rýchlosť úberu 400 mm³/min
opotrebenie elektród min. 0,2%
stredný výkon generátora 40 A
hmotnosť generátora 0 kg
presnosti
drsnosť
miery a váhy
rozmery 1,39x1,48x2,1 m
hmotnosť 1.000 kg
SKU 100105
