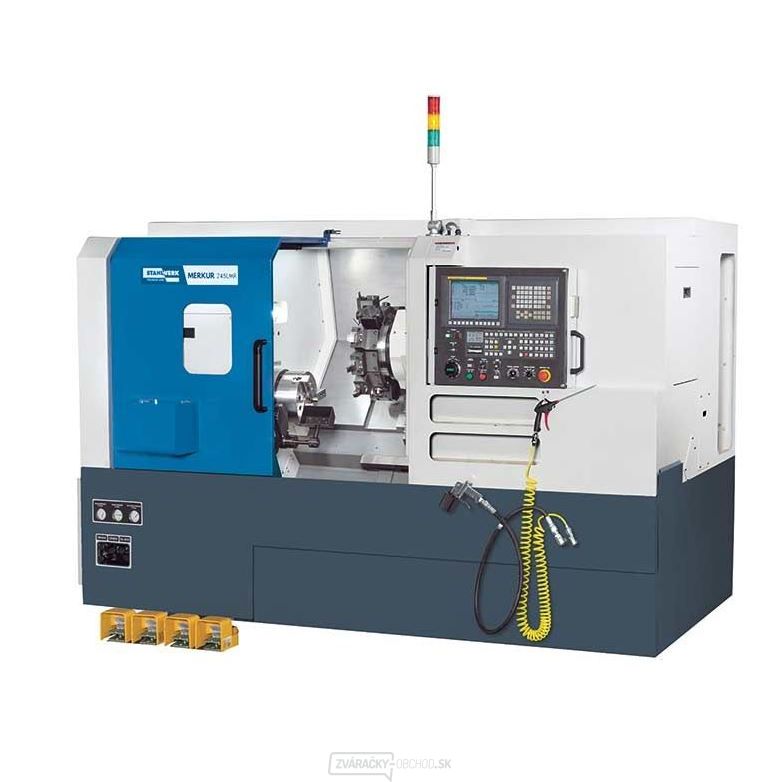

CNC sústruh so šikmým lôžkom Merkúr 245 LR

  • produktívne: vysoký výkon pohonu, veľká dĺžka sústruženie, rýchly servorevolver a vysoká rýchlosť rýchloposuvu skracujú priebežné časy
  • presný: robustný lineárne vedenie pre vysokú dynamiku
  • spoľahlivosť: technológie riadenia Fanuc
  • ďalšie voliteľné možnosti a automatizačné riešenia umožňujú optimálne prispôsobenie vašim požiadavkám

lože stroja

  • silne rebrované šikmé lôžka 45 ° je vybavené kvalitnými lineárnymi vedeniami a presviedča vynikajúca teplotná a konštrukčné stabilitou, ktorá vyhovuje vysokému výkonu a dynamike stroje
  • konštrukcia poskytuje dostatok priestoru a veľkú oblasť použitia nástrojov a tiež zlepšené odstraňovanie triesok
  • široké as maximálnou dĺžkou vedenia navrhnuté sedlo suportu dosahuje v porovnaní s iným prevedením zreteľne vyššiu stabilitu pri výrazne zníženej náchylnosti k vibráciám
  • guličkové ložiská sú spojené s výkonnými pohonmi pomocou spojok s bezstratovým prenosom, obojstranné uloženie zaisťuje vysokú axiálne a radiálne tuhosť, minimalizuje odchýlky spôsobené zahrievaním a predpätím vretien

hlavné vreteno a vreteník

  • stabilita a minimálne vplyvy premenné prevádzkovej teploty boli dosiahnuté inovatívne masívnou konštrukciou vretenové hlavy
  • tepelná stabilita je dosiahnutá striktne symetrickým usporiadaním a chladiacimi štruktúrami, ktoré zaisťujú cirkuláciu vzduchu okolo celého vretena
  • hlavné vreteno je tiež navrhnuté pre náročné zaťaženie a dlhodobo zachovávané presnosť, s presnými dvojradovým valčekovými ložiskami na oboch stranách a dodatočnými guličkovými ložiskami s kosouhlým stykom na oboch stranách čelných ložísk

koník

  • stabilný koník pre obrábanie hriadeľov umožňuje flexibilitu pri ich výrobe
  • konštrukcia s 2 dodatočnými vedeniami dovoľuje bezkolíznu pohyby koníka, tiež tu poskytujú jednak veľké dĺžky vedenia, tak i vynikajúca stabilita a presnosť vedenia, výhodné odozvy na vibrácie, zvlášť pri ťažkom obrábaní
  • automatický koník môže byť dodaný ako voliteľné príslušenstvo

vybavenie

  • servo revolver pre rýchlu a presnú výmenu nástroja
  • solídne konštrukcie a silné upnutie eliminuje vibrácie takmer úplne a umožňuje tým výrazné zvýšenie životnosti nástroja
  • vysoká dynamika výmeny nástroja je realizovaná servomotorom High-Torque
  • dodatočné zväčšenie vzdialenosti hrotov pre plus vo výkonosti stroje
  • prehľadná konštrukcia a premyslené detaily vytvárajú komfort obsluhy, a tým aj príjemné pracovné prostredie
  • Ako voliteľná možnosť môže byť použitá hydraulická luneta s automatickým vystredením od SMW. V spojení so štandardne dodávaným koníkom je možné obrábať značne dlhé obrobky.

riadenie Fanuc 0i TF

CNC riadenie séria 0i- model F sú následníci série 0 a 0i, ktoré sú s viac než 700.000 inštalovanými systémami najpopulárnejším riadením CNC na svete. Stahlwerk tým súčasne využíva najnovšie technológie pohonu FANUC.

  • jednoduché programovanie a obsluha, krátka doba zaučenie
  • užívateľsky prívetivý grafický displej pre vizuálne overenie programu pre obrábanie dielov
  • použitie existujúcich programov bez nového programovania/preprogramovanie
  • vysoká rýchlosť obrábanie a štandardné nanointerpolace
  • pevné cykly a zákaznícke makro B zjednodušujú programovanie dielov
  • State-of-the-Art funkcie, ako obmedzenie rázov, Nano-Smooting a Al Contour Control II - kompatibilita s predchádzajúcou verziou série 0 a sériami 0i model A, B, C a D

riadenie CNC série 0i až so 4 riadenými osami má najlepšie predpoklady pre riadenie náročných obrábacích strojov Stahlwerke Premium Line

Štandardná výbava:

  • Riadenie Fanuc 0i-TF
  • Záruka Fanuc 2 roky
  • CE certifikácia
  • 10,4 '' farebný LCD displej
  • rozhranie USB
  • rozhranie R232
  • Reťazový dopravník triesok (bočné)
  • Systém merania nástrojov Renishaw HPRA (snímateľný)
  • Rozhranie pre zavádzač tyčí
  • Vozík na triesky 230 litrov (výklopný)
  • Transformátor vhodný k sieťovému napätiu
  • 12-miestny držiak nožov
  • manuálny koník
  • strediaci hrot
  • hydr. 3-B skľučovadlo s jemnými čeľusťami
  • Súprava mäkkých čeľustí
  • Pedál pre 3-B skľučovadlo
  • Aretačné tlačidlo skľučovadla
  • hydraulická jednotka
  • systém chladenia chladiacou kvapalinou
  • Pištoľ na vzduch a chladiacu kvapalinu
  • centrálne mazanie
  • pracovné svietidlo LED
  • 3barevná svetelný signál LED
  • blokácia dverí
  • nohy stroje
  • ovládacie nástroj
Technické parametre:
pracovný priestor
Obežný priemer nad lôžkom (max.) 550 mm
Obežný priemer nad suportom (max.) 360 mm
obežný priemer 350 mm
točná dĺžka (max.) 530 mm
dráha pojazdu
dráha pojazdu - os X 210 mm
dráha pojazdu - os Z 580 mm
sklon lôžka 45 °
hlavné vreteno
Priechod vretena (vrátane skľučovadlo) 76 mm
otáčky vretena 3.500 1/min
upnutie vretena A2-8
vŕtanie vretena 86 mm
krútiaci moment hlavného vretena (max.) 196 Nm
Pohon vretena remeňový prevod Riemenantrieb/Belt
priemer skľučovadla 254 mm
Rýchly chod
rýchly chod v osi X 36.000 mm/min
rýchly chod v osi Z 36.000 mm/min
posuv
Posuvná sila v osi X (max.) 23,5 kN
Rýchloposuv v osi Z 23,5 kN
nosič nástrojov
Typ nosiča nástrojov Servo
počet nástrojových miest 12 ks
Výška telesa nástroja 25 mm
priemer skľučovadla pre vrtáky 40 mm
Čas výmeny nástroja 0,2 s
presnosti
opakovaná presnosť - os X 0,003 mm
opakovaná presnosť - os Z 0,005 mm
koník
priemer pinoly koníka 80 mm
zdvih pinoly koníka 80 mm
kužeľ pinoly koníka MK 4/MT 4
výkony pohonov
výkon motora hlavného pohonu 15 kW
hlavný pohon, konštantné zaťaženie 11 kW
výkon motora X 3 kW
výkon motora Z 3 kW
celkový príkon 27 kVA
miery a váhy
rozmery 2,96x1,65x1,9 m
hmotnosť 4.450 kg
SKU 422245
