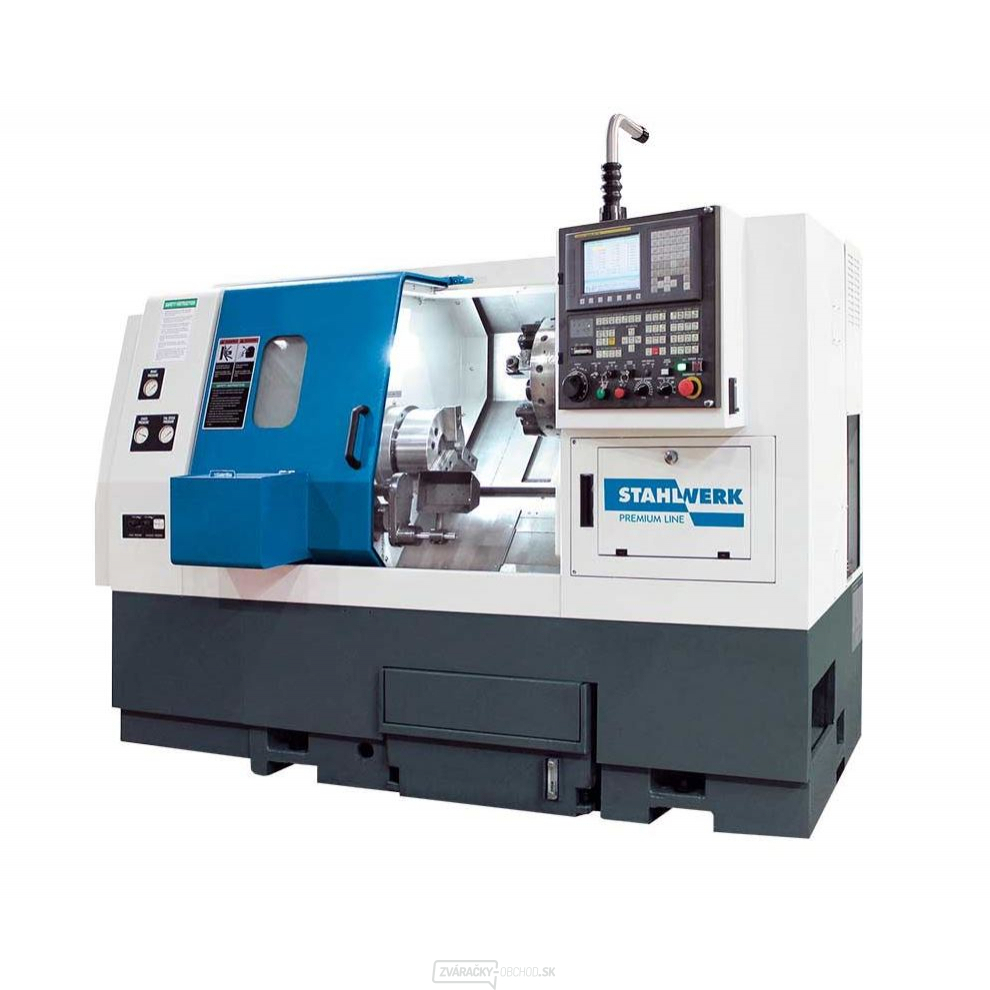

CNC sústruh so šikmým lôžkom Orion 6tl
- Moderné CNC sústruh musí byť produktívny, spoľahlivý a hospodárny. Že sa tieto vlastnosti môžu znamenite dopĺňať, dokazujú modely konštrukčného radu Orion T.
- o presnosť a efektívnosť prác na obrobku sa stará servorevolver a aj moderné pohonné technika s rýchloposuvy až 36m/min.
- rýchly: lineárne vedenie pre spoľahlivú presnosť
- produktívne: silný pohon a dynamické posuvy a rýchloposuvy
- spoľahlivosť: technológie riadenia Fanuc
- schopné rozšírenie: mnoho voliteľných doplnkov
lože stroja
- silne rebrovaný rám stroja so šikmým lôžkom 45 ° je vybavený kvalitnými lineárnymi vedeniami a presviedča vynikajúca teplotná a konštrukčné stabilitou
- konštrukcia poskytuje dostatok priestoru a veľkú oblasť použitia nástrojov a tiež zlepšené odstraňovanie triesok
- široké as maximálnou dĺžkou vedenia navrhnuté sedlo suportu dosahuje v porovnaní s iným prevedením zreteľne vyššiu stabilitu pri výrazne zníženej náchylnosti k vibráciám
- guličkové vretena sú spojené s výkonnými pohonmi pomocou beztrôtových spojok, nákladné obojstranné uloženie zaisťuje vysokú axiálne radiálne tuhosť
hlavné vreteno a vreteník
- stabilita a minimálne vplyvy premenné prevádzkovej teploty boli dosiahnuté inovatívne masívnou konštrukciou vretenové hlavy
- tepelná stabilita je dosiahnutá striktne symetrickým usporiadaním a chladiacimi štruktúrami, ktoré zaisťujú cirkuláciu vzduchu okolo celého vretena
- hlavné vreteno je tiež navrhnuté pre náročné zaťaženie a dlhodobú presnosť
koník
- stabilný koník pre obrábanie hriadeľov umožňuje flexibilitu pri ich výrobe
- konštrukcia s 2 dodatočnými vedeniami dovoľuje bezkolíznu pohyby koníka, tiež tu poskytujú jednak veľké dĺžky vedenia, tak i vynikajúca stabilita a presnosť vedenia, výhodné odozvy na vibrácie, zvlášť pri ťažkom obrábaní
- automatický koník môže byť dodaný ako voliteľné príslušenstvo
vybavenie
- prehľadná konštrukcia a premyslené detaily vytvárajú komfort obsluhy, a tým aj príjemné pracovné prostredie
- ďalšie voliteľné možnosti ako tvrdé a mäkké čeľuste soustruhového skľučovadla, systémy preverovanie nástrojov (pevné + snímateľné), zachytávač dielov, vysokotlakové zásobovanie chladiacim prostriedkom, odlučovač a filter sa hodí na každý stroj podľa požiadavky
- stroja Stahlwerk môžu byť tiež dodatočne vybavené zaujímavým príslušenstvom, ktoré zvýši výkon a produktivitu
- servo revolver pre rýchlu a presnú výmenu nástroja
- solídne konštrukcie a silné upnutie eliminuje vibrácie takmer úplne a umožňuje tým výrazné zvýšenie životnosti nástroja
- vysoká dynamika výmeny nástroja je realizovaná servomotorom High-Torque
- dodatočné zväčšenie vzdialenosti hrotov pre plus vo výkonosti stroje
riadenie Fanuc 0i TF
- jednoduché programovanie a obsluha, krátka doba zaučenie
- užívateľsky prívetivý grafický displej pre vizuálne overenie programu pre obrábanie dielov
- použitie existujúcich programov bez nového programovania/preprogramovanie
- vysoká rýchlosť obrábanie a štandardné nanointerpolace
- pevné cykly a zákaznícke makro B zjednodušujú programovanie dielov
- State-of-the-Art funkcie, ako obmedzenie rázov, Nano-Smooting a Al Contour Control II - kompatibilita s predchádzajúcou verziou série 0 a sériami 0i model A, B, C a D
CNC riadenie séria 0i- model F sú následníci série 0 a 0i, ktoré sú s viac než 700.000 inštalovanými systémami najpopulárnejším riadením CNC na svete. Stahlwerk tým súčasne využíva najnovšie technológie pohonu FANUC.
riadenie CNC série 0i až so 4 riadenými osami má najlepšie predpoklady pre riadenie náročných obrábacích strojov Stahlwerke Premium Line
štandardná výbava
- Reťazový dopravník triesok (bočné)
- Vozík na triesky 230 litrov (výklopný)
- Upgrade pre čerpadlá chladiacej kvapaliny na 1,8 kW
- Rozhranie pre zavádzač tyčí
- Lapač obrobkov so záchytným boxom
- Transformátor vhodný k sieťovému napätiu
- Systém merania nástrojov Renishaw HPRA (snímateľný)
- CE certifikácia
- Riadenie Fanuc 0i-TF
- Záruka Fanuc 2 roky
- 10,4 '' farebný LCD displej
- rozhranie USB
- rozhranie R232
- 10-miestny držiak nožov
- manuálny koník
- strediaci hrot
- hydr. 3-B skľučovadlo s jemnými čeľusťami
- Súprava mäkkých čeľustí
- Pedál pre 3-B skľučovadlo
- Aretačné tlačidlo skľučovadla
- hydraulická jednotka
- systém chladenia chladiacou kvapalinou
- Pištoľ na vzduch a chladiacu kvapalinu
- centrálne mazanie
- pracovné svietidlo LED
- 3barevná svetelný signál LED
- blokácia dverí
- nohy stroje
- ovládacie nástroj
Obežný priemer nad lôžkom (max.) | 480 mm |
Obežný priemer nad suportom (max.) | 285 mm |
obežný priemer | 285 mm |
točná dĺžka (max.) | 520 mm |
dráha pojazdu - os X | 165 mm |
dráha pojazdu - os Z | 520 mm |
sklon lôžka | 45 ° |
Priechod vretena (vrátane skľučovadlo) | 45 mm |
otáčky vretena | 6.000 1/min |
upnutie vretena | A2-5 |
vŕtanie vretena | 55 mm |
krútiaci moment hlavného vretena (max.) | 107 Nm |
Pohon vretena remeňový prevod | Riemenantrieb/Belt |
priemer skľučovadla | 152 mm |
rýchly chod v osi X | 30.000 mm/min |
rýchly chod v osi Z | 30.000 mm/min |
Posuvná sila v osi X (max.) | 15 kN |
Rýchloposuv v osi Z | 15 kN |
Typ nosiča nástrojov | Servo |
počet nástrojových miest | 10 ks |
Výška telesa nástroja | 25 mm |
priemer skľučovadla pre vrtáky | 32 mm |
Čas výmeny nástroja | 0,2 s |
opakovaná presnosť - os X | 0,003 mm |
opakovaná presnosť - os Z | 0,005 mm |
priemer pinoly koníka | 65 mm |
zdvih pinoly koníka | 80 mm |
kužeľ koníka | MK 4 |
výkon motora hlavného pohonu | 15 kW |
hlavný pohon, konštantné zaťaženie | 11 kW |
výkon motora X | 1,8 kW |
výkon motora Z | 1,8 kW |
celkový príkon | 23 kVA |
rozmery | 2,26x1,67x1,57 m |
hmotnosť | 3.000 kg |
SKU | 422239 |
