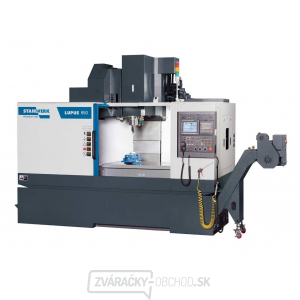

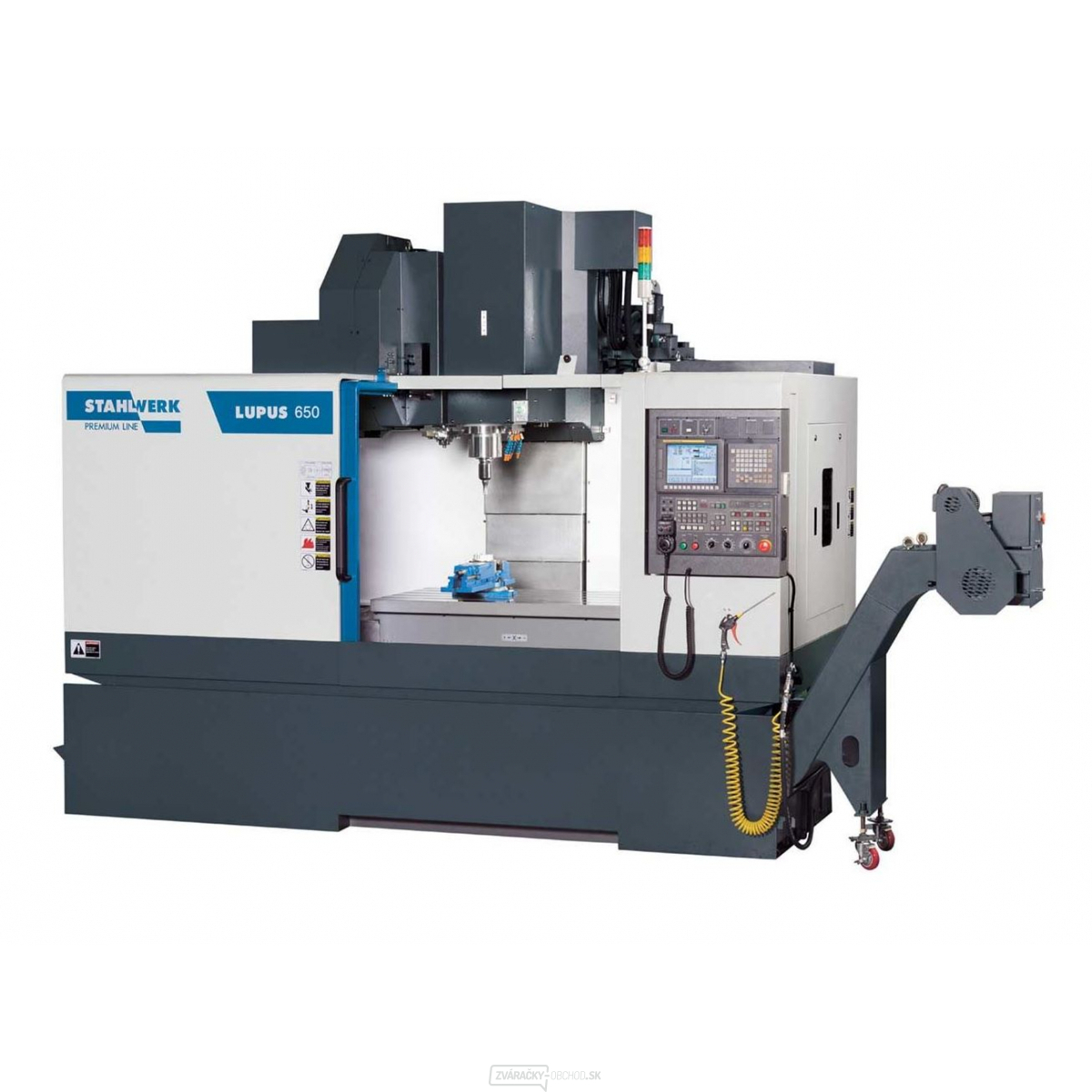

najdôležitejšie novinky

  • výkonné vreteno BBT 40 s rýchlosťou až 12.000 min-1
  • vysoká zaťažiteľnosť stola 1.500 kg umožňuje obrábanie veľkých a ťažkých obrobkov
  • riadenie Fanuc 0i TD a Fanuc pohony zaisťujú vysokú mieru bezpečnosti procesu
  • krátke časy výmeny nástroja a 30 staníc (voliteľne rozšíriteľných na 40 staníc) zvyšuje produktivitu, flexibilitu a čas chodu vretena za smenu

konštrukcia stroja

  • silne rebrovaný rám stroja s veľmi nízko položeným ťažiskom
  • počas konštrukcie dbalo na priestorovo úsporný dizajn
  • séria Lupus je vybavená lineárnymi vedeniami v osiach X, Y a Z pre vysokú presnosť umožnenú veľmi nízkym kľudovým trením a vyššie dynamikou
  • guličkové vretena 40 mm zaisťujú stabilné vedenie stola a umožňujú s digitálnym pohonovým paketom vysoký krútiaci moment pri najvyššej dynamike

vreteno

  • vreteno BBT 40 s dvojitým upnutím nástroja pre zvlášť pevné dosadnutie upnutého nástroja vo vretene - vyššia kvalita povrchu dosiahnutá potlačením vibrácií
  • 4 násobne uložené vreteno slúži ako základ pre vysokú kvalitu povrchu a pre dobré zachytenie a odvedenie síl, vznikajúcich pri obrábaní - tým je dosiahnutá vysoká kvality povrchu
  • pomocou 3 rôznych druhov vretien (Belt/Built-In/Gear) s rôznymi otáčkami môžu byť vretena série Lupus individuálne prispôsobená potrebám obrábanie

menič nástrojov

  • dvojramenný menič s 30 nástrojovými stanicami zaisťuje dostatočnú flexibilitu a kapacitu v bežnej výrobe (voliteľne rozšíriteľný na 40 staníc)
  • krátky čas výmeny od 1,3 sek. od nástroje k nástroju a 3,9 sek. od upnutie na upnutie zvyšujú čistý čas chodu vretena a tým aj výstup stroje

Siemens Sinumerik 828 D

  • Vrcholný špecialista pre náročných frézovanie

Vynikajúce funkcie a výkonnostné dáta CNC a funkcie Siemens Sinumerik 828D

  • kompaktný, robustný a bezúdržbová obslužná tabule CNC
  • pohodlné zadávanie programu a parametrov pomocou klávesnice QWERTY
  • najvyššiu presnosť obrábania
  • inteligentné kinematickej transformácie pre obrábanie valcových obrobkov a vo vychýlených rovinách obrobku
  • Technologický balíček SINUMERIK MDynamics s novou funkciou Advanced Surface: perfektné povrchy obrobkov a najkratšie doby opracovania pri výrobe tvarových konštrukčných dielov
  • ShopMill: najkratšia doba programovanie pri výrobe jednotlivých dielov a malých sérií
  • programGUIDE: najkratšia doba opracovanie a maximálna flexibilita pri výrobe dielov veľkých sérií
  • jedinečné spektrum technologických cyklov - od obrábanie najrôznejších kontúr pri frézovaní s rozpoznávaním zvyškového materiálu až po procesnej meraní
  • Animated Elements: jedinečná podpora obsluhy a programovanie sa sekvenciami pohyblivých obrázkov
  • najmodernejšie prenos dát pomocou USB flash disku, CF karty a siete (ethernet)
  • Easy Message: maximálna dostupnosť strojov vďaka sledovanie procesu prostredníctvom textových správ (SMS)
  • Technologický balíček SINUMERIK MDynamics s Advanced Surface pre tvorbu tvarových konštrukčných dielov
  • Zrýchlenie s obmedzením trhania
  • dynamické servoriadenie
  • 4osá simultánne interpolácie (X, Y, Z, kruhová os)
  • Lineárne, kruhová a špirálové interpolácia
  • Rezanie závitov bez vyrovnávacieho skľučovadla a frézovanie závitov
  • orientované zablokovanie vretena
  • Prepínanie palca/metrická sústava
  • Koncept FRAME pre individuálnu úpravu súradníc, rotáciou, mierok a odrazov
  • 100 nastaviteľných posuvov nulových bodov
  • Synchrónne akcie a rýchle vyvolanie nápovedy

štandardná výbava

  • Riadiaca jednotka Siemens 828 D
  • Shopmill výber softvéru pre Sinumerik 828D
  • Upgrade počtu otáčok vretena na 10 000 ot/min
  • Chladiaci systém pre čap hlavice (chladič oleja)
  • Reťazový dopravník triesok (bočné)
  • Vozík na triesky 230 litrov (výklopný)
  • Chladenie vretenom 30 barov
  • Dodatočné voľne konfigurovateľné príkazy M
  • Hydraulická jednotka pre 4 osi
  • CE certifikácia
  • rozhranie USB
  • rozhranie R232
  • Výmenník na 30 nástrojov
  • elektrické ručné koliesko
  • systém chladenia chladiacou kvapalinou
  • Pištoľ na vzduch a chladiacu kvapalinu
  • centrálne mazanie
  • pracovné svietidlo LED
  • 3barevná svetelný signál LED
  • blokácia dverí
  • nohy stroje
  • ovládacie nástroj
Technické parametre:
pracovný priestor
rozmery stola 1.400x700 mm
zaťažiteľnosť stola 1.500 kg
vzdialenosť hlava vretena - horná strana stola 150 - 790 mm
vyloženie 707 mm
dráha pojazdu
dráha pojazdu - os X 1.280 mm
dráha pojazdu - os Y 670 mm
dráha pojazdu - os Z 640 mm
vodiace dráha Roller
hlavné vreteno
otáčky vretena 10.000 1/min
upnutie vretena BBT 40
krútiaci moment hlavného vretena pork./max. 70/95 Nm
vnútorný priemer ložiska vretena 70 mm
Pohon vretena remeňový prevod Riemenantrieb
doťahovací čap PS 806
Rýchly chod
rýchly chod v osi X-/Y 36.000 mm/min
rýchly chod v osi Z 30.000 mm/min
posuv
pracovný posuv - os X 15.000 mm/min
pracovný posuv - os Y 15.000 mm/min
pracovný posuv - os Z 15.000 mm/min
nosič nástrojov
Typ nosiča nástrojov Doppelarm
voľba nástroje memory random
počet nástrojových miest 30 ks
veľkosť nástroje Ø x dĺžka (max.) 85x300 mm
hmotnosť nástrojov (max.) 7 kg
doba potrebná pre výmenu nástroja, nástroj/nástroj 1,8 s
doba potrebná pre výmenu nástroja, upnutie/upnutie 3,9 s
presnosti
presnosť opakovania 0,003 mm
presnosť nastavovania polohy 0,005 mm
výkony pohonov
výkon motora hlavného pohonu 15 kW
hlavný pohon, konštantné zaťaženie 11 kW
celkový príkon 36 kVA
napätie 220 V
sieťová frekvencia 50 Hz
miery a váhy
rozmery 3,3x2,35x2,94 m
hmotnosť 7.500 kg
SKU 422240
