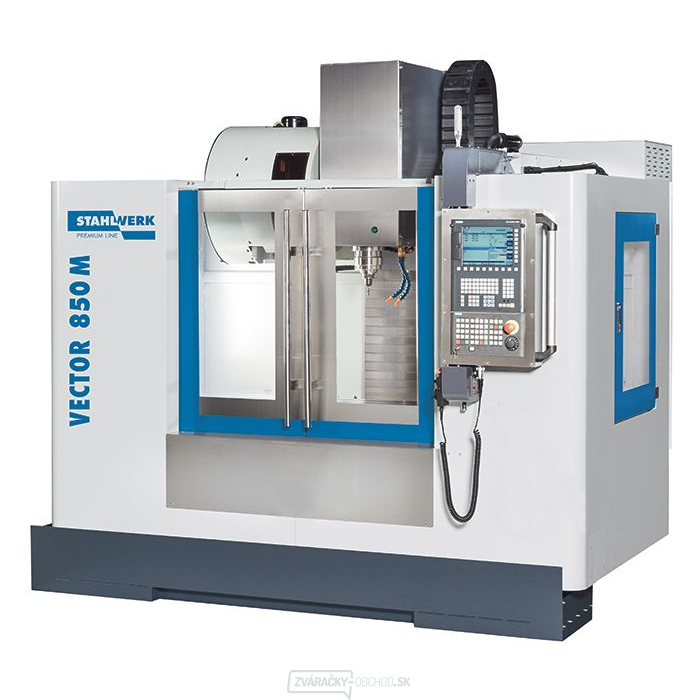

CNC Obrábacie centrum Vector 850M
najdôležitejšie novinky
- výkonné vreteno BT 40 s rýchlosťou až 10.000 1/min
- stabilná konštrukcia stroja so zvlášť nízko umiestneným ťažiskom a dizajnom šetriacim miesto
- Riadenie Siemens 828D sa ShopMill a pohony Siemens zabezpečí optimálne procesné spoľahlivosť a efektívne programovanie
konštrukcia stroja
- počas konštrukcie dbalo na priestorovo úsporný dizajn
- guličkové vretena 30 mm zaisťujú stabilné vedenie stola a umožňujú s digitálnym pohonovým paketom vysoký krútiaci moment
- séria Vector je vybavená lineárnymi vedeniami v osiach X, Y a Z pre vysokú presnosť umožnenú veľmi nízkym kľudovým trením
vreteno
- Viackrát uložené vreteno zaistí dobré uchytenie a odvod vzniknutých síl pri trieskovom obrábaní
- vreteno BT 40 s dvojitým upnutím nástroja pre zvlášť pevné dosadnutie upnutého nástroja vo vretene
- 30barové vnútorné chladenie sa postará o moderné kvalitu trieskového obrábania
menič nástrojov
- dvojramenný menič s 24 nástrojovými stanicami zaisťuje dostatočnú flexibilitu a kapacitu v bežnej výrobe
- čas výmeny od 1,8 sek. od nástroje k nástroju a 3,9 sek. od upnutie na upnutie zvyšujú čistý čas chodu vretena a tým aj výstup stroje
Riadenie Siemens Sinumerik 828D
- Vrcholný špecialista pre náročných frézovanie
- kompaktný, robustný a bezúdržbová obslužná tabule CNC
- pohodlné zadávanie programu a parametrov pomocou klávesnice QWERTY
- 100 nastaviteľných posuvov nulových bodov
- Synchrónne akcie a rýchle vyvolanie nápovedy
- Siemens Sinumerik 828 D
- najvyššiu presnosť obrábania
- inteligentné kinematickej transformácie pre obrábanie valcových obrobkov a vo vychýlených rovinách obrobku
- Technologický balíček SINUMERIK MDynamics s novou funkciou Advanced Surface: perfektné povrchy obrobkov a najkratšie doby opracovania pri výrobe tvarových konštrukčných dielov
- Vynikajúce funkcie a výkonnostné dáta CNC a funkcie Siemens Sinumerik 828D
- ShopMill: najkratšia doba programovanie pri výrobe jednotlivých dielov a malých sérií
- programGUIDE: najkratšia doba opracovanie a maximálna flexibilita pri výrobe dielov veľkých sérií
- jedinečné spektrum technologických cyklov - od obrábanie najrôznejších kontúr pri frézovaní s rozpoznávaním zvyškového materiálu až po procesnej meraní
- Animated Elements: jedinečná podpora obsluhy a programovanie sa sekvenciami pohyblivých obrázkov
- najmodernejšie prenos dát pomocou USB flash disku, CF karty a siete (ethernet)
- Easy Message: maximálna dostupnosť strojov vďaka sledovanie procesu prostredníctvom textových správ (SMS)
- Technologický balíček SINUMERIK MDynamics s Advanced Surface pre tvorbu tvarových konštrukčných dielov
- Zrýchlenie s obmedzením trhania
- dynamické servoriadenie
- 4osá simultánne interpolácie (X, Y, Z, kruhová os)
- Lineárne, kruhová a špirálové interpolácia
- Rezanie závitov bez vyrovnávacieho skľučovadla a frézovanie závitov
- orientované zablokovanie vretena
- Prepínanie palca/metrická sústava
- Koncept FRAME pre individuálnu úpravu súradníc, rotáciou, mierok a odrazov
Štandardná výbava:
- Ethernetschnittstelle (LAN)
- riadiaci systém Siemens 828D s Shopmill
- Chladenie prostredníctvom vretena 30 bar a dvojitý filter
- 24-násobný dvojramenný menič nástrojov
- Motor hlavného vretena 9 kW
- Upnutie BT 40
- olejové chladenie vretena
- Reťazový dopravník triesok so zásobníkom na triesky
- elektrické ručné koliesko
- olejový skimmer
- automatické centrálne mazanie
- Pištoľ na vyplachovanie - chladiaca kvapalina
- oplachovacie systém triesok
- Výmenník tepla pre skriňový rozvádzač
- Teleskopický kryt osi
- rozhranie RS-232
- rozhranie USB
- Čítačka kariet CF
- úplne uzavretý pracovný priestor
- pracovné osvetlenie
- 3barevná svetelný signál
- obehový systém chladiacej kvapaliny
- nastaviteľné nohy stroje
- ovládacie nástroj
- prevádzkový návod
Technické parametre:
rozmery stola | 1.000x550 mm |
zaťažiteľnosť stola | 800 kg |
vzdialenosť hlava vretena - horná strana stola | 150 - 700 mm |
vzdialenosť stredu vretena - stĺp | 520 mm |
dráha pojazdu - os X | 850 mm |
dráha pojazdu - os Y | 550 mm |
dráha pojazdu - os Z | 550 mm |
vodiace dráha | Roller |
otáčky vretena | 10.000 1/min |
upnutie vretena | BT 40 |
krútiaci moment, konštantný | 45 Nm |
ložiská vretena | 7012 x 4 |
Pohon vretena remeňový prevod | Riemenantrieb |
doťahovací čap | MAS407 |
rýchly chod v osi X-/Y | 36.000 mm/min |
rýchly chod v osi Z | 15.000 mm/min |
pracovný posuv - os X | 10.000 mm/min |
pracovný posuv - os Y | 10.000 mm/min |
pracovný posuv - os Z | 10.000 mm/min |
Typ nosiča nástrojov | Doppelarm |
počet nástrojových miest | 24 ks |
voľba nástroje | memory random |
veľkosť nástroje Ø x dĺžka (max.) | 80x300 mm |
hmotnosť nástrojov (max.) | 7 kg |
doba potrebná pre výmenu nástroja, nástroj/nástroj | 1,8 s |
doba potrebná pre výmenu nástroja, upnutie/upnutie | 3,9 s |
presnosť opakovania | 0,003 mm |
presnosť nastavovania polohy | 0,005 mm |
hlavný pohon, konštantné zaťaženie | 9 kW |
celkový príkon | 15 kVA |
napätie | 400 V |
sieťová frekvencia | 50 Hz |
rozmery | 2,42x2,2x2,7 m |
hmotnosť | 4.900 kg |
SKU | 181271 |
