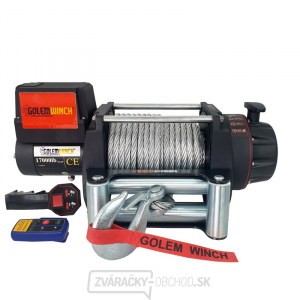

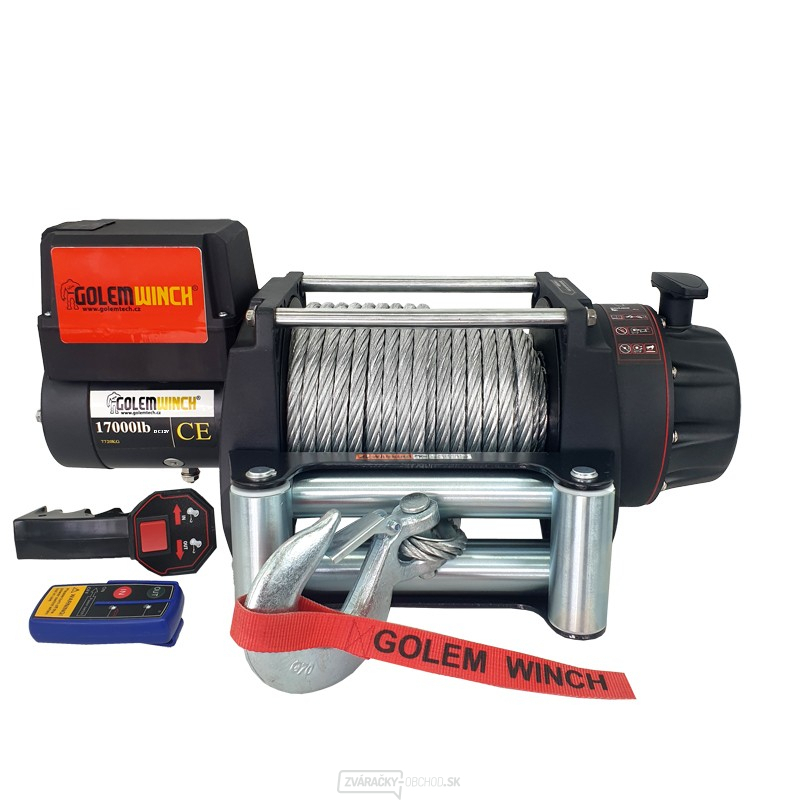

Elektrický navijak Golemwinch 7.7 tun 12V

Elektrický navijak Golemwinch s ťažnou silou 17000 lb (7.7 t) je náš najsilnejší navijak určený pre ťažké odťahovky, hasičov a pod. Elektrický navijak má CE certifikát a je naň poskytovaná záruka 2 roky.

Jedná sa o nový model elektrického navijaku Golemwinch. Zásluhou neustáleho vývoja je navijak ešte spoľahlivejšie a odolnejšie. Hlavnou výhodou je vylepšená automatická brzda, ktorá je umiestnená priamo na hriadeli motora. Nová je aj konštrukcia prevodovky a uloženie bubna. Vďaka tomu je prevádzka tohto navijaku veľmi tichý. Relé s elektronikou môže byť umiestnené pomocou úchytiek na motore navijaku, na bubne, alebo mimo navijak, napr. V motorovom priestore.

Napájanie navijaku je možné priamo z autobatérie vozidla, stačí pripojiť mínus a 12 V. Zapojenie napájania u elektrických navijakov by malo byť z dôvodu bezpečnosti vždy prevedené cez odpojovač batérie. Pre Vašu bezpečnosť odporúčame použiť prúdový odpojovač.

POPIS VÝROBKU

  • max. ťažná sila 7700 kg
  • vhodné pre nákladné vozidlá/odťahovky
  • varianta 12 V
  • diaľkové i káblové ovládanie
  • kvalitná oceľová planétová prevodovka
  • spĺňa normu STN EN 14492-1 (STK)
  • CE Certifikát
  • najobľúbenejšie pre odťahovky/hasičov

OBSAH BALENIA

  • navijak 17000 lb
  • ovládacie box + prepojovacie káble
  • 4-cestná navádzacie Rolny lana
  • oceľové lano (navinuté)
  • oceľový hák + popruh
  • diaľkové i káblové ovládanie
  • montážny materiál/skrutky
  • kladka 8t
  • slovenský návod na obsluhu

TECHNICKÁ ŠPECIFIKÁCIA

Typ: Golemwinch 17000

Menovitá ťažná sila: 7700 kg (17000 lb)

Motor: 5,4 kW (7 hp)

Napájacie napätie: 12V DC

Prevodovka: 3-stupňová planétová (oceľ)

Spojka: ozubený veniec (oceľ)

Brzda: samostatná samosvorná (oceľ)

Prevod: 360: 1

Veľkosť bubna: 85 x 224 mm

Lano: l = 24 m/∅ 12,7 mm (oceľ)

Ovládanie: diaľkové aj lanové

Rozteč skrutiek: 254 x 114 mm

Celkové rozmery: 567 x 215 x 246 mm

Hmotnosť: 59 kg

ZÁVISLOSŤ POČTU VRSTIEV navinutého LANA NA MAX. Ťažnú silu navijaka

vrstva lana

1

2

3

4

menovitá ťažná sila (kg)

7710

6650

5735

4950

navinutia na bubne (m)

4,2

10,5

19,5

24

PREHĽAD RÝCHLOSTI NAVÍJANIE/VEĽKOSŤ ELEKTRICKÉHO prúdového ODBERU

(prvá vrstva lana)

zaťaženie lana (kg)

0

908

3630

5450

6810

7710

rýchlosť lana (m/min)

6,9

2,6

2,0

1,5

1,1

0,7

elektrický prúd (ampér)

90

155

220

310

400

470
