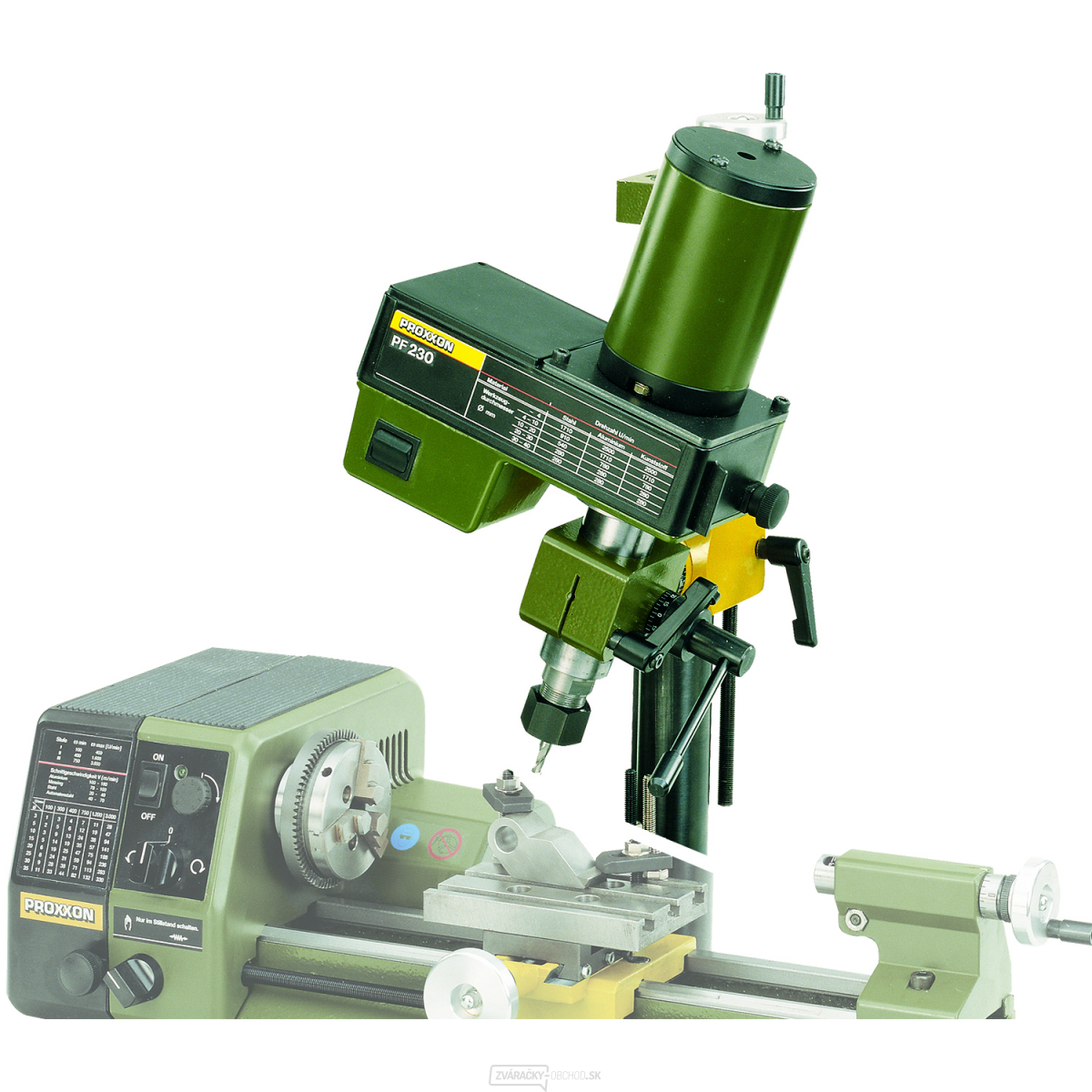

Vŕtacie a frézovacie zariadenia PF 230
Na vytvorenie kompletného obrábacieho centra z sústruhu PD 230/E alebo PD 250/E a frézky PF 230 budete potrebovať nasledujúce postupy:
-
Pripevnenie frézky na sústruh:
- Pripevnite frézku PF 230 na zadnej strane lôžka sústruhu pomocou príruby vrátane upevňovacích skrutiek. Masívny stĺp sa usadí do objímky a zaisťuje stabilitu.
- Pripevnite drážkovací stôl frézky na priečnú sane sústruhu namiesto nožového držiaka. Sústruh tak nahrádza krížový stôl frézky.
-
Nastavenie vŕtacej hlavy:
- Otočte vŕtaciu hlavu frézky o 360 ° s rozdelením stupňov podľa potreby.
- Nastavte výšku frézovania pomocou kolieska s nastaviteľnou stupnicou. Každý otáčaj hlavou zodpovedá 1 mm, pričom každý dielik na stupnici značí 0,05 mm.
Technické špecifikácie:
-
- Skontrolujte napájacie parametre: 230 V, 140 W, 50/60 Hz.
- Otáčky frézky: 280 - 550 - 870 - 1.200 - 1.500 a 2.200/min.
- Zdvih pinoly: 30 mm.
- Rozmery ramena: 35 x 400 mm.
- Rozmery stola: 110 x 70 mm.
- Celková výška: približne 500 mm.
- Hmotnosť: 12 kg.
- Súčasťou dodávky sú 3 kliešte (veľ. 6, 8 a 10 mm).
