Elmag Frézka a vŕtačka ozubenia MFB 45 SGV

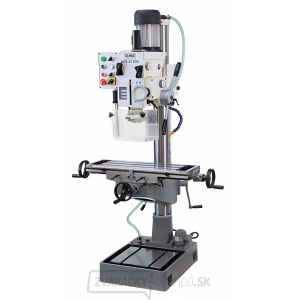

Frézka a vŕtačka ozubenia ELMAG MFB 45 SGV.

Model vysokorýchlostného stĺpu 1 100/850 W. MFB 45 SGV vie všetko: Čelné frézovanie, vŕtanie, zahlbovanie, vystružovanie a rezanie závitov . Stroj je vybavený hladko bežiacim, výškovo nastaviteľným súradnicovým krížovým stolom. Vďaka predĺženej vzdialenosti pinoly k základnej doske 1 280 mm ho možno použiť aj na obrábanie vysokých obrobkov. Zvýšenú flexibilitu ponúka otočná a výškovo nastaviteľná frézovacia hlava, automatický posuv pinoly s tromi spínacími úrovňami, prevádzkový režim na rezanie závitov a integrovaný systém chladiacej kvapaliny s nádržou v základni stroja.

Súčasťou balenia :

  • Rýchloupínacie skľučovadlo B 16, 1-16 mm
  • Kužeľový tŕň MT 4/B 16, IG M16
  • Redukčné puzdro MT 4/MT 3
  • Redukčné puzdro MT 4/MT 2
  • Uťahovacie vreteno M16
  • Súprava náradia
  • Užívateľská príručka/CE

Vlastnosti :

  • Frézovacia kapacita Ø 80/32 mm
  • Kubatúra 820 x 240 x 475 mm
  • Vyloženie vretena 260 mm
  • Pojazd stola 455 x 180 mm
  • Výkyvná frézovacia hlava 90°
  • Hnací motor 2-stupňový 1 100 W/850 W, 400 V
  • Odolná kvalitná prevodovka, 12 rýchlostí 75 - 3 200 ot./min
  • Pravá a ľavá rotácia.
  • Prevádzkový režim vŕtania/frézovania a rezania závitov.
  • Úrovne rýchlosti posuvu vrtáka: 3-stupňový 0,10/0,18/0,28 mm/U
  • Frézovacie vreteno s presným ložiskom.
  • Uťahovacie vreteno M16.
  • Ochranný kryt frézovacieho vretena.
  • Stupnica hĺbky vŕtania a doraz.
  • Presný krížový stôl s hladkým chodom s T-drážkami a kanálom chladiacej kvapaliny
  • Stupnica hĺbky vŕtania.
  • Tlačidlo núdzového zastavenia/uvoľnenie nulového napätia.

Technické parametre :

Kapacita vŕtania do ocele: 45 mm
Kapacita závitovania: M20
Frézovacia kapacita čelnej frézy: 80mm
Frézovacia kapacita stopkovej frézy: 32 mm
Držiak vretena (sústružnícke vreteno): MK 4
Rozsah otáčok 1: 75 - 1600 ot./min
Rozsah otáčok 2: 150 - 3200 ot./min
Rýchlostné stupne: 12
Zdvih pinoly: 120 mm
Priemer stĺpika: 115mm
Zdvih frézovacej hlavy: 440 mm
Vyloženie vretena: 270 mm
Rozsah otáčania frézovacej hlavy: 90°
Tabuľka vzdialenosti pinol min./max.: 0 - 790 mm
Vzdialenosť medzi základňou pinoly: 1280 mm
Plocha frézovacieho stola: 730 x 210 mm
Úrovne rýchlosti posuvu vrtáka: 3
Zdvih frézovacieho stola: 515 mm
Pojazd stola X x Y: 375 x 200 mm
Výkon motora: (2-stupňový) 1100/850W
Čerpadlo chladiacej kvapaliny: 40W
Sieťové pripojenie: 400/50 - 60V/Hz
Rozmery: 730 x 210 x 790 mm
Dĺžka x šírka: 1115 x 1100 mm
Výška: 2110 mm
Hmotnosť: 350 kg
