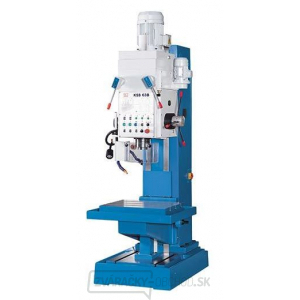

Vŕtačka v skriňovom stojane KSB 63B

  • skriňová konštrukcia stojanu dovoľuje vysoké zaťaženie, nekrúti sa a je tuhá
  • stôl a vŕtacie hlavu možno posúvať jednotlivo pre optimálne nastavenie výšky obrábanie
  • 9-stupňová prevody posuvu a otáčok beží v olejovom kúpeli
  • veľký krútiaci moment v celom rozsahu oráček
  • zariadenie pre rezanie závitov - s automatickým prepnutím smeru otáčania pri dosiahnutí prednastavenej hĺbky
  • Rýchloposuv s posuvom pinoly so spracovaním cyklu vŕtania (KSB 63 B)

výbava

  • systém chladenia chladiacou kvapalinou
  • zariadenie pre rezanie závitov
  • halogénové pracovné svietidlo
  • ovládacie nástroj
  • prevádzkový návod
technické parametre
pracovný priestor
vŕtací výkon 63 mm
posúvacie sila, axiálne (max.) 30 kN
vyloženie 375 mm
zdvih hlavy stroja 260 mm
zdvih pinoly 250 mm
Posuv osi Z (6) 0,1 - 0,78 mm/ot.
vzdialenosť hlava vretena - stôl (max.) 860 mm
zdvih stola 300 mm
drážky T, šírka 22 mm
počet drážok T 3 ks
stolný upínacia plocha 650x550 mm
hlavné vreteno
krútiaci moment hlavného vretena (max.) 800 Nm
upnutie vretena MK 5
otáčky vretena (9) 40 - 570 1/min
výkony pohonov
výkon motora hlavného pohonu 5,5 kW
výkon motora čerpadla chladiacej kvapaliny 0,09 kW
miery a váhy
výkon dopravníka 25 l/min
rozmery 0,97x1,45x2,79 m
hmotnosť 2.500 kg
SKU 101695
