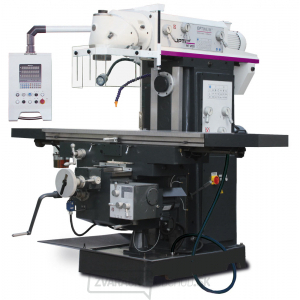

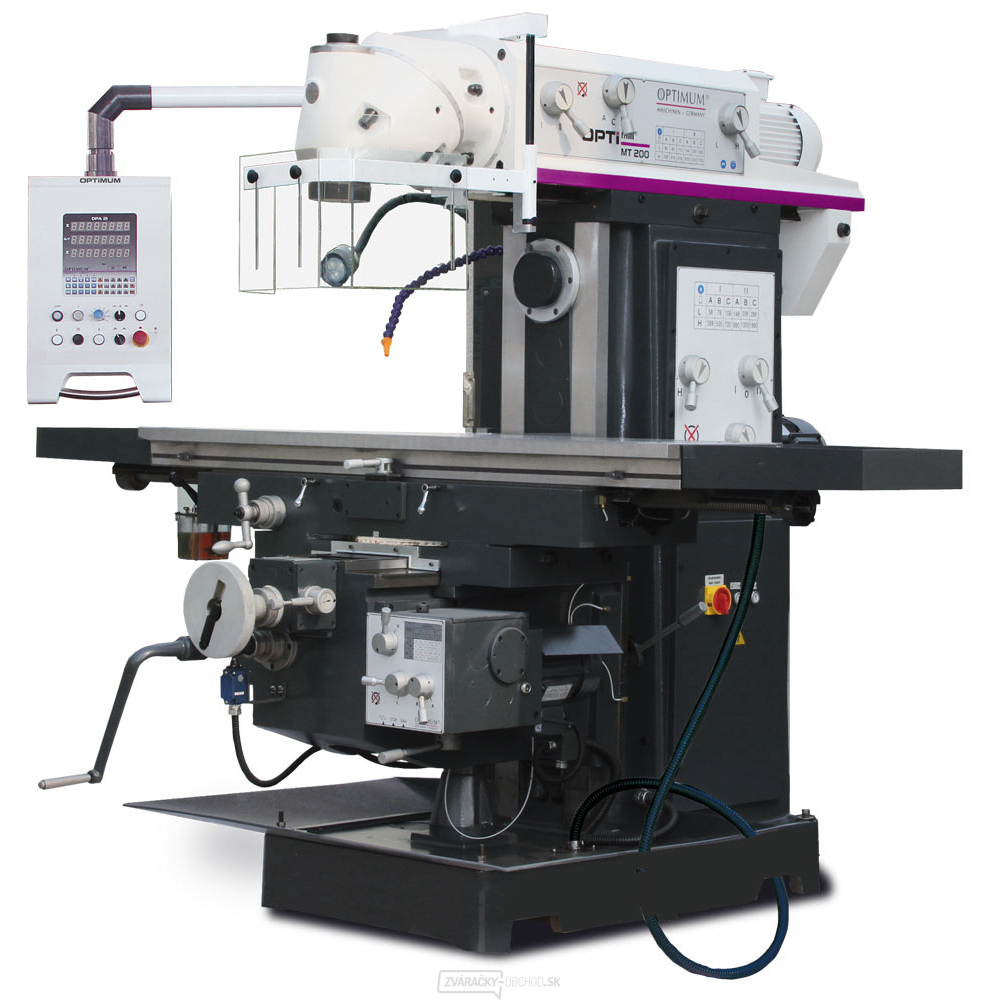

Univerzálna frézka OPTImill MT 200

Masívny vŕtačko-frézka pre horizontálne i vertikálne frézovanie s digitálnym odmeriavaním. Ťažké, kompaktné prevedenie z kvalitnej liatiny absorbujúce vibrácie. Ručné alebo strojové posuv osí X, Y, Z. Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu. Vo vertikálnej polohe možno vykonávať vŕtanie, vŕtanie pod uhlom a frézovanie.

  • Robustná konštrukcia stroja
  • Brúsená ozubené kolesá, ktorá beží v olejovom kúpeli, zaisťujú veľmi pokojný chod
  • Ťažké, masívne prevedenie z vysoko kvalitnej liatiny
  • Všetky vedenia sú kalená a nastaviteľná pomocou klinových líšt
  • centrálne mazanie
  • Dostatočne veľká ovládacie ručné kolesá so stupnicou
  • Pracovné LED osvetlenie
  • Jednoduchá obsluha ovládacích prvkov pre zmenu otáčok
  • Chladiace zariadenie
  • Stabilné pravouhlá vedenie v osi Y a Z
  • Strojový posuv stola vo všetkých troch osiach

Frézovacia hlava

  • Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu.

Ovládací panel stroja

  • Prehľadný vstavaný ovládací panel s integrovaným ukazovateľ polohy
  • Otočný okolo svojej osi o 360 °
  • Výrazné zníženie výrobného času

Technické parametre:

Vŕtací výkon trvalý | oceľ 28 mm
Vŕtací výkon max. | oceľ 30 mm
Rezanie závitov | oceľ M24
Max. priemer stopkové frézy 20 mm
Max. priemer nožovej hlavy 100 mm
Rozmery pracovného stola 1600 × 360 mm
Max. zaťaženie stola 450 kg
T-drážky | počet 3
T-drážky | veľkosť drážky 14 mm
T-drážky | rozteč 95 mm
Kužeľ vretena ISO50
Rozsah posuvu - os X 1290 mm
Rýchloposuv - os X 1290 mm/min
Strojový posuv - os X 22 - 420 mm/min
Výkon motora posuvu - os X 1100 W
Rozsah posuvu - osa Y 280 mm
Strojový posuv - os Y 22 - 393 mm/min
Rýchloposuv - os Y 1205 mm/min
Výkon motora posuvu - osa Y 1100 W
Rozsah posuvu - os Z 400 mm
Rýchloposuv - os Z 513 mm/min
Strojový posuv - os Z 10 - 168 mm/min
Výkon motora posuvu - os Z 1100 W
Otáčky horizontálneho vretena 58 - 1800 ot/min
Otáčky vertikálneho vretena 60 - 1750 ot/min
Počet rýchlostných stupňov 12
Min. vzdialenosť vretena a stolu 90 - 400 mm
Max. vzdialenosť vretena a stolu 520 mm
Uhol otáčania frézovacie hlavy 360 °
Výkon motora horizontálneho vretena 4000 W
Výkon motora vertikálneho vretena 4000 W
Príkon motora chladiaceho čerpadla 90 W
Príkon 9200 W
Elektrické pripojenie 400 V
Rozmery (š × v × h) 2020 × 1920 × 2460 mm
Hmotnosť 2220 kg

Rozsah dodávky:

  • Upínací tŕň pre frézu Ø 27 mm
  • Upínací tŕň pre frézu Ø 32 mm
  • Upínací tŕň pre frézu ISO50/Ø 32 mm
  • Redukčná puzdro ISO50/MK4
  • Klieštinový upínač Ø 4 - 26 mm
  • Digitálne odmeriavanie polohy
  • nastavovacie náradie
