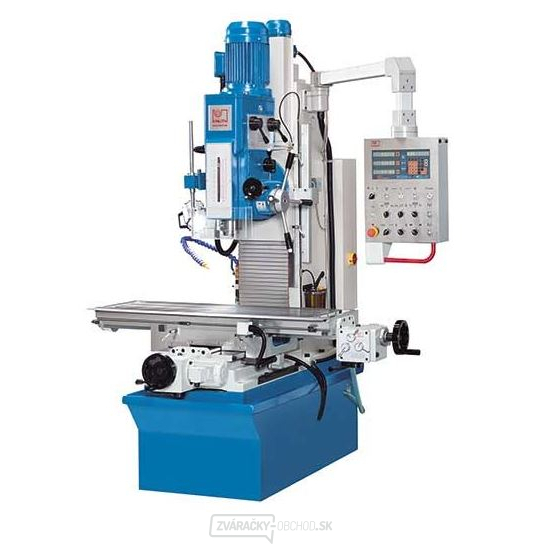

Popis produktu

  • hlava stroja sa pohybuje v stabilnom rybinové vedení
  • motorické nastavenie polohy hlavy stroja
  • automatický posuv pinoly (3 stupne)
  • ručný posuv pinoly pri vŕtaní a jemný prísuv pri frézovaní
  • viacstupňové prevodovka na optimálne výkony pri vŕtaní a frézovaní
  • veľkoryso dimenzovaný krížový stôl na stabilných vodiacich dráhach
  • automatický posuv stola v osiach X a Y

Indikácia polohy 3 os

  • vyššiu pracovnú presnosť
  • menšie poruchovosť
  • veľká výrobná spoľahlivosť
  • podstatná úspora času
  • zvýšenie produktivity
  • optimálne čitateľné zobrazenie
  • vlastnosti sú potrebám užívateľa
  • prehľadne usporiadaná klávesnica
  • rozlíšenie 0,01/0,005 mm
  • zadávanie hodnôt súradníc
  • zachovanie polohy osí pri vypnutom zobrazení
  • výpočet kruhu
  • funkcie kalkulačky
  • zásobník pre 10 nástrojov
  • prepínanie polomer/priemer
  • prepočet mm/inch
  • namontovanie bez problémov a prevádzku bez údržby

výbava

  • 3 zobrazenie polohy v troch osiach
  • stabilný podstavec zo šedej liatiny
  • systém chladenia chladiacou kvapalinou
  • centrálne mazanie
  • zakrytie vertikálneho vedenia
  • pracovné osvetlenie
  • sada kleštinových puzdier
  • skľučovadlo pre vrtáky
  • upínanie nástrojov
  • ovládacie nástroj
  • Návod na obsluhu
technické parametre
pracovný priestor
vŕtací výkon max. (ST 37) Ø 50 mm
stolný upínacia plocha 1.220x360 mm
počet drážok T 3 ks
drážky T, šírka 14 mm
T - drážky, vzdialenosť 95 mm
Detaily
výkon pri rezaní závitov 20 mm
dráha pojazdu
dráha pojazdu - os X 600 mm
dráha pojazdu - os Y 360 mm
vertikálne frézovacia hlava
rozsah regulácie otáčok (16) 94 - 2.256 1/min
upnutia vretena (vertikálne) SK 40
vzdialenosť hlava vretena - stôl 120 - 620 mm
posuv
posuvy vretien autom. 0,1; 0,15; 0,3 mm/ot.
posuvy stola autom. (8) 24 - 720 mm/min
výkony pohonov
hlavný pohon, konštantné zaťaženie 1,5 kW
napájacie napätie 400 V
výkon motora hlavného pohonu 2,4 kW
miery a váhy
rozmery 1,73x1,73x2,3 m
hmotnosť 1.400 kg
SKU 362410
