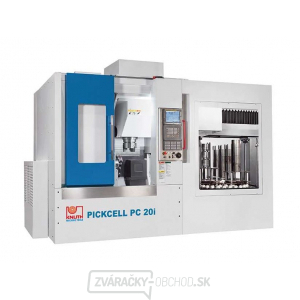

CNC vertikálne sústruh PickCell PC 20i

  • Lôžko ako minerálne odliatok, s valčekovými vedeniami
  • autom. založenie a vyloženie obrobku cez hlavné vreteno
  • Odkladanie obrobkov s paletizácii
  • Otáčky vretena 4 500 1/min
  • Konštrukcia stroja je navrhnutá tak, aby bola extrémne stabilné
  • Vysoká dynamika osí v spojení s jednoduchým ovládaním
  • Koncept vertikálneho obrábanie bol prevedený na rotačné obrábanie
  • Táto koncepcia zaručuje absolútne bezporuchovú pád triesok
  • Sú tu použité moderné a pokrokové materiály, napríklad lôžko ako minerálne odliatok
  • Takto sa darí dosiahnuť výroby s redukovanými zásahmi obsluhy, až po bezobslužnú výrobu
  • Nie sú potrebné oddelené manipulačné systémy
  • K dispozícii sú podávača upravené pre obrobky a typ spracovania
  • S osou C a poháňanými nástrojmi možno obrobky tiež frézovať a vŕtať radiálne aj axiálne v jednom upnutí
  • Ponuka zahŕňa ďalšie stupne rozšírenie až po výrobné linky s vratnými stanicami - 1. \ 2. strana

Štandardné vybavenie stroja

  • Základné lôžka z minerálneho kompozitu pre 6x lepšie tlmenie vibrácií
  • Os C a 12-násobný menič nástrojov VDI40 pre poháňané nástroje
  • 2 ks poháňaných nástrojov VDI40 (90 ° a 180 °)
  • Nástrojový držiak VDI 40
  • všetky osi - lineárne valivé vedenie v predpätie
  • Nádrž na chladiacu kvapalinu - 160 l
  • 10barový chladiaci systém s patronovým filtrom
  • Prepravník triesok s odhadzovacej výškou 1 200 mm
  • Zásobník nástrojov s 8 stanicami

Riadenie Fanuc 0i TF

  • Jednoduché programovanie a obsluha, krátka doba zapracovanie
  • Užívateľsky príjemné grafické znázornenie pre vizuálnu kontrolu čiastkového programu
  • Používanie existujúcich programov bez nového programovania/preprogramovanie
  • Vysokorýchlostné opracovanie a štandardné nano interpolácie
  • Pevné cykly a zákaznícke makro B pre zjednodušené programovanie dielov
  • Funkcia State-of-the-Art ako obmedzenie trhania, Nano Smoothing a Al Contour Control ll - kompatibilita s predchádzajúcou verziou série 0 a sériami 0i model A, B, C a D
  • CNC riadenie séria modelov 0i - modely F sú nástupnícke modely série 0 a 0i, ktoré sa s viac ako 700 000 inštalovanými systémami počítajú k celosvetovo najpopulárnejším typom CNC riadenia.
  • CNC série 0i až so 4 simultánne riadenými osami najlepšie plnia náročné požiadavky pre riadiace systémy obrábacích strojov

štandardná výbava

  • Riadenie Fanuc 0i-TF (1) s Manual Guide 0i
  • Os C + 12-násobný menič nástrojov VDI40 pre poháňané nástroje
  • 2 ks poháňaných nástrojov VDI40 (90 ° a 180 °).
  • Súprava nástrojových držiakov VDI 40
  • uzavretý pracovný priestor
  • hydr. 3-B skľučovadlo Ø 210 mm s priechodom
  • reťazový dopravník triesok
  • automatické centrálne mazanie
  • obehový systém chladiacej kvapaliny
  • elektrické ručné koliesko
  • pracovné osvetlenie
  • ovládacie nástroj
  • prevádzkový návod
Technické parametre:
pracovný priestor
Os X vr. trasy pre vyzdvihnutie 260 + 1.050 mm
Ø kolísky 450 mm
os Z 370 mm
Ø skľučovadla 210 mm
hmotnosť obrobku 30 kg
posuv
Rýchlosť rýchleho chodu X 30.000 mm
Rýchlosť rýchleho chodu Z 30.000 mm
rýchlosť posuvu 5.000 mm/min
zásobník obrobkov
Miesta v zásobníku obrobkov 8 ks
(Max.) Dĺžka obrobku 150 mm
maximálna hmotnosť obrobku 30 kg
priemer dielce 210 mm
vreteno
otáčky vretena 4.500 1/min
Výkon s1/s6 11/18,5 kW
Krútiaci moment vretena S6 -30% 326 Nm
Ø ložiská 100 mm
Revolverová hlava/Bloky nástrojov
počet nástrojov 12 ks
uchytenie 25x25/Ø 40 mm
Systém voľby nástroje random
doba potrebná pre výmenu nástroja 0,9 s
výkony pohonov
Motor posuvu Z s brzdou 4 kW
Motor posuvu Z s brzdou 22 Nm
Motor posuvu Y 4 kW
Motor posuvu Y 22 Nm
objem nádrže
Nádrž na chladiacu kvapalinu 160 Aj
nádrže na olej 30 I
miery a váhy
rozmery 3,5x3x2,9 m
hmotnosť 7.000 kg
SKU 180625
