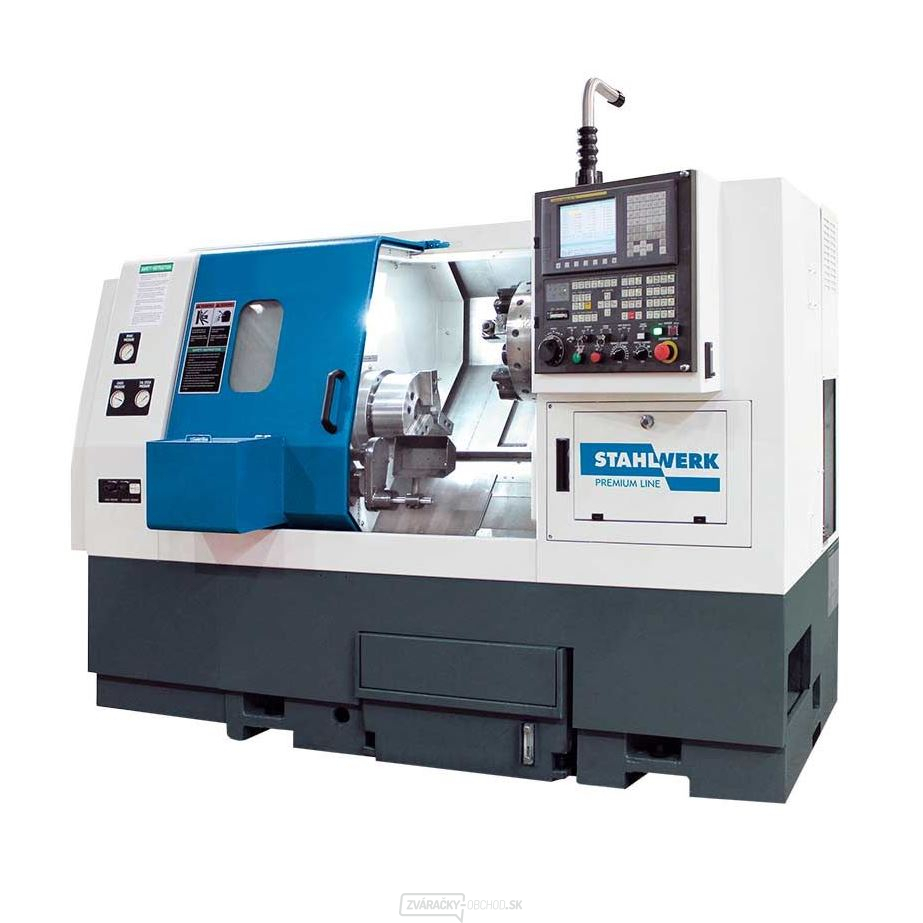

CNC sústruh so šikmým lôžkom Orion 8TLM

  • Moderné CNC sústruh musí byť produktívny, spoľahlivý a hospodárny. Že sa tieto vlastnosti môžu znamenite dopĺňať, dokazujú modely konštrukčného radu Orion T.
  • o presnosť a efektívnosť prác na obrobku sa stará servorevolver a aj moderné pohonné technika s rýchloposuvy až 36m/min.
  • rýchly: lineárne vedenie pre spoľahlivú presnosť
  • produktívne: revolver so stanicami poháňaných nástrojov VDI
  • spoľahlivosť: technológie riadenia Fanuc
  • schopné rozšírenie: mnoho voliteľných doplnkov

lože stroja

  • silne rebrovaný rám stroja so šikmým lôžkom 45 ° je vybavený kvalitnými lineárnymi vedeniami a presviedča vynikajúca teplotná a konštrukčné stabilitou
  • konštrukcia poskytuje dostatok priestoru a veľkú oblasť použitia nástrojov a tiež zlepšené odstraňovanie triesok
  • široké as maximálnou dĺžkou vedenia navrhnuté sedlo suportu dosahuje v porovnaní s iným prevedením zreteľne vyššiu stabilitu pri výrazne zníženej náchylnosti k vibráciám
  • guličkové vretena sú spojené s výkonnými pohonmi pomocou beztrôtových spojok, nákladné obojstranné uloženie zaisťuje vysokú axiálne radiálne tuhosť

hlavné vreteno a vreteník

  • stabilita a minimálne vplyvy premenné prevádzkovej teploty boli dosiahnuté inovatívne masívnou konštrukciou vretenové hlavy
  • tepelná stabilita je dosiahnutá striktne symetrickým usporiadaním a chladiacimi štruktúrami, ktoré zaisťujú cirkuláciu vzduchu okolo celého vretena
  • hlavné vreteno je tiež navrhnuté pre náročné zaťaženie a dlhodobú presnosť

koník

  • stabilný koník pre obrábanie hriadeľov umožňuje flexibilitu pri ich výrobe
  • konštrukcia s 2 dodatočnými vedeniami dovoľuje bezkolíznu pohyby koníka, tiež tu poskytujú jednak veľké dĺžky vedenia, tak i vynikajúca stabilita a presnosť vedenia, výhodné odozvy na vibrácie, zvlášť pri ťažkom obrábaní
  • automatický koník môže byť dodaný ako voliteľné príslušenstvo

vybavenie

  • prehľadná konštrukcia a premyslené detaily vytvárajú komfort obsluhy, a tým aj príjemné pracovné prostredie
  • ďalšie voliteľné možnosti ako tvrdé a mäkké čeľuste soustruhového skľučovadla, systémy preverovanie nástrojov (pevné + snímateľné), zachytávač dielov, vysokotlakové zásobovanie chladiacim prostriedkom, odlučovač a filter sa hodí na každý stroj podľa požiadavky
  • stroja Stahlwerk môžu byť tiež dodatočne vybavené zaujímavým príslušenstvom, ktoré zvýši výkon a produktivitu
  • rýchly revolver EWS so servomotorom High-Torque a obojsmerná voľba nástroje dovoľuje najkratšie možné časy výmeny nástroja
  • solídne konštrukcie a silné upnutie eliminuje vibrácie takmer úplne a umožňuje tým výrazné zvýšenie životnosti nástroja
  • silný hlavný pohon pre frézovacie, vŕtacie a závitovacie nástroje má maximálny výkon 3 kW a otáčky do 5000 min-1
  • vysoké rozlíšenie v osi C umožňuje presné frézovanie obrysov a najpresnejšie nastavenie polohy
  • dodatočné zväčšenie vzdialenosti hrotov pre plus vo výkonosti stroje

riadenie Fanuc 0i TD

  • jednoduché programovanie a obsluha, krátka doba zaučenie
  • užívateľsky prívetivý grafický displej pre vizuálne overenie programu pre obrábanie dielov
  • použitie existujúcich programov bez nového programovania/preprogramovanie
  • vysoká rýchlosť obrábanie a štandardné nanointerpolace
  • pevné cykly a zákaznícke makro B zjednodušujú programovanie dielov
  • State-of-the-Art funkcie, ako obmedzenie rázov, Nano-Smooting a Al Contour Control II - kompatibilita s predchádzajúcou verziou série 0 a sériami 0i model A, B a C

štandardné vybavenie

  • Riadenie Fanuc 0i-TD
  • Záruka Fanuc 2 roky
  • 10,4 '' farebný LCD displej
  • rozhranie USB
  • rozhranie R232
  • 12-miestny držiak nožov
  • poháňaný nástrojový držiak radiálne
  • poháňaný nástrojový držiak axiálne
  • manuálny koník
  • strediaci hrot
  • hydr. 3-B skľučovadlo s jemnými čeľusťami
  • Súprava mäkkých čeľustí
  • Pedál pre 3-B skľučovadlo
  • hydraulická jednotka
  • systém chladenia chladiacou kvapalinou
  • Pištoľ na vzduch a chladiacu kvapalinu
  • centrálne mazanie
  • pracovné svietidlo LED
  • 3barevná svetelný signál LED
  • blokácia dverí
  • nohy stroje
  • ovládacie nástroj
  • automatické dvere
  • Reťazový dopravník triesok (bočné)
  • Vozík na triesky 230 litrov (výklopný)
  • Upgrade pre čerpadlá chladiacej kvapaliny na 1,8 kW
  • Mäkké čeľuste v sade pre 8"skľučovadlo
  • Rozhranie pre zavádzač tyčí
  • uťahovací tyč
  • Transformátor vhodný k sieťovému napätiu
  • Systém merania nástrojov Renishaw HPRA (snímateľný)
riadenie

vysoký výkon pre výbornú produktivitu

  • programovanie obrysu
  • jednoduché vytváranie zložitých obrysov
  • rozšírené pevné cykly, graficky podporované
  • nápoveda pre G a M code
  • asistent programovanie v ISO CODE
  • programovanie DIN/ISO
  • grafická simulácie pre spoľahlivú kontrolu NC programov
  • vysoká kompatibilita s existujúcimi programami, vytvorenými na Fanuc CNC

maximálnu produktivitu zaisťuje mnoho úplne klasických funkcií na báze CNC

  • port pre pamäťovú kartu, práca s kartou v prevádzke DNC
  • interpolácia NANO
  • výkonný digitálny servosystém na osiach
  • voliteľné voľné kódy M
  • voliteľné reléové výstupy
  • pamäť súčasťou 512 KB/paket B
  • rozhranie RS232
  • viacjazyčný
  • užívateľsky prívetivé zobrazenie grafiky pre vizuálnu kontrolu programov pre súčiastky
  • rozšírená pomocná funkcie a archív alarmov/obsluhy
  • 64 párov korekciou nástrojov
  • Správa životnosti nástrojov: Nástroje môžete rozdeliť do skupín. V pamäti NC uložené životnosti a čísla nástrojov v každej skupine sa prehľadne zobrazí formou tabuľky.
  • konštantná rezná rýchlosť
  • doba činnosti a počítadlo súčiastok

Technické parametre:

pracovný priestor
Obežný priemer nad lôžkom (max.) 480 mm
Obežný priemer nad suportom (max.) 285 mm
obežný priemer 190 mm
točná dĺžka (max.) 380 mm
dráha pojazdu
dráha pojazdu - os X 160 mm
dráha pojazdu - os Z 390 mm
sklon lôžka 45 °
hlavné vreteno
Priechod vretena (vrátane skľučovadlo) 51 mm
otáčky vretena 4.500 1/min
upnutie vretena A2-6
vŕtanie vretena 62 mm
krútiaci moment hlavného vretena (max.) 88 Nm
Pohon vretena remeňový prevod Riemenantrieb
priemer skľučovadla 200 mm
Rozlíšenie uhla osi C 360 (0,001) °
Rýchly chod
rýchly chod v osi X 30.000 mm/min
rýchly chod v osi Z 30.000 mm/min
posuv
Posuvná sila v osi X (nepretazujte./Max.) 5/18 kN
Posuvná sila v osi Z (nepretazujte./Max.) 5/18 kN
nosič nástrojov
Typ nosiča nástrojov Servo/VDI 30
počet nástrojových miest 12 ks
stopka nástroje 20x20 mm
priemer skľučovadla pre vrtáky 32 mm
Čas výmeny nástroja 0,2 s
Otáčky poháňaného nástroje 5.000 1/min
presnosti
presnosť opakovania 0,003 mm
presnosť nastavovania polohy 0,005 mm
koník
priemer pinoly koníka 65 mm
zdvih pinoly koníka 80 mm
kužeľ koníka MK 4
výkony pohonov
výkon motora hlavného pohonu 7,5 kW
hlavný pohon, konštantné zaťaženie 5,5 kW
Výkon motora pre poháňané nástroje 3 kW
výkon motora X/Z 1,6 kW
celkový príkon 27 kVA
miery a váhy
rozmery 2,26x1,67x1,57 m
hmotnosť 3.250 kg
SKU 422242
