najdôležitejšie novinky

  • výkonné vreteno BT 40 s rýchlosťou až 10.000 1/min
  • stabilná konštrukcia stroja so zvlášť nízko umiestneným ťažiskom a dizajnom šetriacim miesto
  • Riadenie Siemens 828D sa ShopMill a pohony Siemens zabezpečí optimálne procesné spoľahlivosť a efektívne programovanie

konštrukcia stroja

  • počas konštrukcie dbalo na priestorovo úsporný dizajn
  • guličkové vretena 30 mm zaisťujú stabilné vedenie stola a umožňujú s digitálnym pohonovým paketom vysoký krútiaci moment

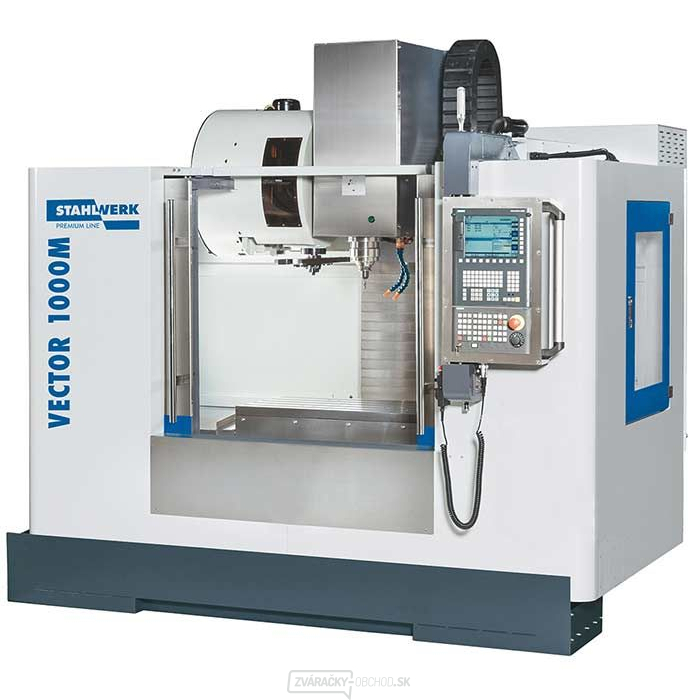

  • séria Vector je vybavená lineárnymi vedeniami v osiach X, Y a Z pre vysokú presnosť umožnenú veľmi nízkym kľudovým trením

vreteno

  • Viackrát uložené vreteno zaistí dobré uchytenie a odvod vzniknutých síl pri trieskovom obrábaní
  • vreteno BT 40 s dvojitým upnutím nástroja pre zvlášť pevné dosadnutie upnutého nástroja vo vretene
  • 30barové vnútorné chladenie sa postará o moderné kvalitu trieskového obrábania

menič nástrojov

  • dvojramenný menič s 24 nástrojovými stanicami zaisťuje dostatočnú flexibilitu a kapacitu v bežnej výrobe
  • čas výmeny od 1,8 sek. od nástroje k nástroju a 3,9 sek. od upnutie na upnutie zvyšujú čistý čas chodu vretena a tým aj výstup stroje

Riadenie Siemens Sinumerik 828D

  • Vrcholný špecialista pre náročných frézovanie
  • kompaktný, robustný a bezúdržbová obslužná tabule CNC
  • pohodlné zadávanie programu a parametrov pomocou klávesnice QWERTY
  • 100 nastaviteľných posuvov nulových bodov
  • Synchrónne akcie a rýchle vyvolanie nápovedy
  • Siemens Sinumerik 828 D
  • najvyššiu presnosť obrábania
  • inteligentné kinematickej transformácie pre obrábanie valcových obrobkov a vo vychýlených rovinách obrobku
  • Technologický balíček SINUMERIK MDynamics s novou funkciou Advanced Surface: perfektné povrchy obrobkov a najkratšie doby opracovania pri výrobe tvarových konštrukčných dielov
  • Vynikajúce funkcie a výkonnostné dáta CNC a funkcie Siemens Sinumerik 828D
  • ShopMill: najkratšia doba programovanie pri výrobe jednotlivých dielov a malých sérií
  • programGUIDE: najkratšia doba opracovanie a maximálna flexibilita pri výrobe dielov veľkých sérií
  • jedinečné spektrum technologických cyklov - od obrábanie najrôznejších kontúr pri frézovaní s rozpoznávaním zvyškového materiálu až po procesnej meraní
  • Animated Elements: jedinečná podpora obsluhy a programovanie sa sekvenciami pohyblivých obrázkov
  • najmodernejšie prenos dát pomocou USB flash disku, CF karty a siete (ethernet)
  • Easy Message: maximálna dostupnosť strojov vďaka sledovanie procesu prostredníctvom textových správ (SMS)
  • Technologický balíček SINUMERIK MDynamics s Advanced Surface pre tvorbu tvarových konštrukčných dielov
  • Zrýchlenie s obmedzením trhania
  • dynamické servoriadenie
  • 4osá simultánne interpolácie (X, Y, Z, kruhová os)
  • Lineárne, kruhová a špirálové interpolácia
  • Rezanie závitov bez vyrovnávacieho skľučovadla a frézovanie závitov
  • orientované zablokovanie vretena
  • Prepínanie palca/metrická sústava
  • Koncept FRAME pre individuálnu úpravu súradníc, rotáciou, mierok a odrazov

štandardná výbava

  • riadiaci systém Siemens 828D s Shopmill
  • Chladenie prostredníctvom vretena 30 bar a dvojitý filter
  • 24-násobný dvojramenný menič nástrojov
  • Motor hlavného vretena 9 kW
  • Upnutie BT 40
  • olejové chladenie vretena
  • Reťazový dopravník triesok so zásobníkom na triesky
  • elektrické ručné koliesko
  • olejový skimmer
  • automatické centrálne mazanie
  • Pištoľ na vyplachovanie - chladiaca kvapalina
  • oplachovacie systém triesok
  • Výmenník tepla pre skriňový rozvádzač
  • Teleskopický kryt osi
  • rozhranie RS-232
  • rozhranie USB
  • Čítačka kariet CF
  • úplne uzavretý pracovný priestor
  • pracovné osvetlenie
  • 3barevná svetelný signál
  • obehový systém chladiacej kvapaliny
  • nastaviteľné nohy stroje
  • ovládacie nástroj
  • prevádzkový návod
Technické parametre:
pracovný priestor
rozmery stola 1.100x550 mm
zaťažiteľnosť stola 800 kg
vzdialenosť hlava vretena - horná strana stola 150 - 700 mm
vzdialenosť stredu vretena - stĺp 520 mm
dráha pojazdu
dráha pojazdu - os X 1.000 mm
dráha pojazdu - os Y 550 mm
dráha pojazdu - os Z 550 mm
vodiace dráha Roller
hlavné vreteno
otáčky vretena 10.000 1/min
upnutie vretena BT 40
krútiaci moment, konštantný 45 Nm
ložiská vretena 7012 x 4
Pohon vretena remeňový prevod Riemenantrieb
doťahovací čap MAS407
Rýchly chod
rýchly chod v osi X-/Y 36.000 mm/min
rýchly chod v osi Z 15.000 mm/min
posuv
pracovný posuv - os X 10.000 mm/min
pracovný posuv - os Y 10.000 mm/min
pracovný posuv - os Z 10.000 mm/min
nosič nástrojov
Typ nosiča nástrojov Doppelarm
počet nástrojových miest 24 ks
voľba nástroje memory random
veľkosť nástroje Ø x dĺžka (max.) 80x350 mm
hmotnosť nástrojov (max.) 7 kg
doba potrebná pre výmenu nástroja, nástroj/nástroj 1,8 s
doba potrebná pre výmenu nástroja, upnutie/upnutie 3,9 s
presnosti
presnosť opakovania 0,003 mm
presnosť nastavovania polohy 0,005 mm
výkony pohonov
hlavný pohon, konštantné zaťaženie 9 kW
celkový príkon 15 kVA
napätie 400 V
sieťová frekvencia 50 Hz
miery a váhy
rozmery 2,62x2,2x2,7 m
hmotnosť 5.100 kg
SKU 181270
