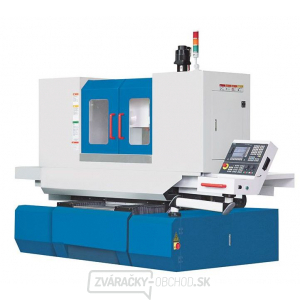

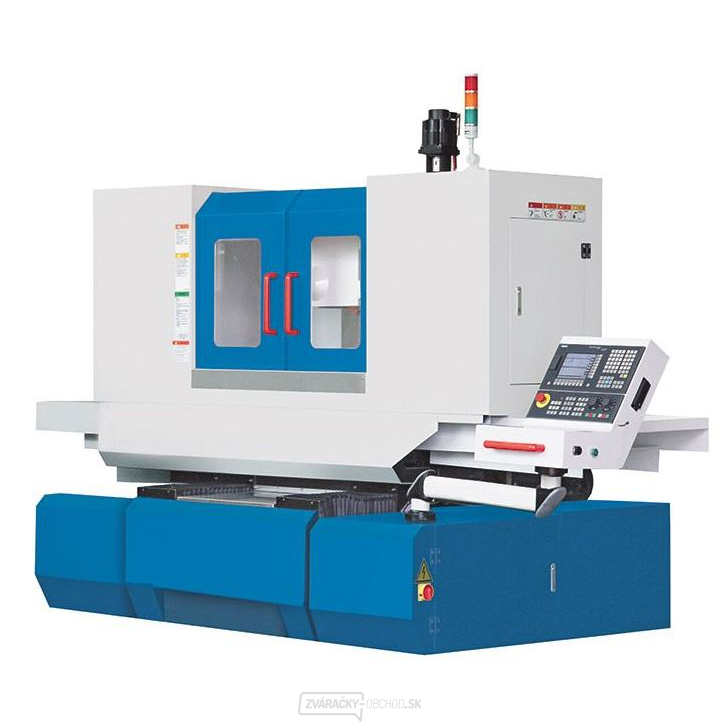

Rovinná brúska s CNC riadením FS 4080 M
- liaty minerálny materiál tlmí vibrácie 6 x rýchlejšie ako GG 25 a až 10 x rýchlejšie než oceľ
- okrem toho je stroj pozoruhodný vďaka plynulosti a maximálnej presnosti, pričom nevzniká príliš vysoká teplota
- konštrukcia umožňuje vynikajúci rovinnosť brúseného povrchu a konštantný rozmerovú presnosť, ktorá pri použití bežných strojných konceptov nie je možná
- okrem vynikajúce pevnosti sa tento materiál vyznačuje tiež výbornou tepelnou stabilitou
- Lineárne valivé vedenie vo všetkých osiach poskytujú výbornú tuhosť, presnosť a optimálne rozloženie zaťaženia
- výkonné servomotory a guličkové skrutky vo všetkých osiach zaisťujú rovnomerný posuv
- charakteristiku pohonu zvislej osi završujú špeciálne vybraný guličkový skrutku zvýšenej triedy presnosti (C2) a lineárne stupnice s ručným odpočtom
- všetky osi je možné presne umiestniť pomocou elektronického ručného kolieska
- hlava brúsneho vretena je ťažká a solídne vykonaná a beží v bezúdržbových, predopnutých presných guľôčkových ložiskách s kosouhlým stykom
- automatické centrálne mazanie minimalizuje požiadavky na údržbu
- pre špeciálne spôsobu využitia a materiály sú k dispozícii voliteľné vákuová upínacie zariadenie
- Riadenie Siemens 828D s balíčkom pre brúsenie, porovnávacími cykly a funkcií brúsenie profilov
špičkový špecialista na náročné obrábanie frézovaním
najdôležitejšie novinky
- kompaktný, robustný a bezúdržbový panel obsluhy CNC
- komfortné zadávanie programov a parametrov pomocou klávesnice QWERTY
- najvyšší pracovný presnosť
- inteligentné kinematickej transformácie pre obrábanie valcovitých hriadeľov vo vychýlených rovinách obrobkov
- technologický paket SINUMERIK MDynamics ss novými funkciami prostredie Advanced Surface: perfektné povrchy obrobkov a najkratšie časy obrábania pri výrobe foriem
- ShopMill: najkratší čas programovanie pri výrobe jednotlivých dielov a malých sérií
- programGUIDE: najkratší čas obrábanie a maximálna flexibilita pri výrobe veľkých sérií
- jedinečné spektrum technologických cyklov - od obrábanie ľubovoľných frézovaných obrysov s identifikáciou zostávajúceho materiálu až po meraní v procese
- prvky animácie: jedinečná podpora obsluhy a programovanie sa sekvenciami vyobrazenie pohybu
- najmodernejšie prenos dát cez USB-Stick, CF-kartu a podnikovú sieť (Ethernet)
- Easy Message: maximálnu využiteľnosť stroja dosiahnutá sledovaním procesu pomocou textových správ (SMS)
Hardware CNC
- výkonné riadenie CNC, založenej na použití paneli obsluhy
- robustné čelná strana panelu obsluhy, tlakovo liaty z horčíkovej zliatiny
- integrovaná plnohodnotná klávesnica QWERTY
- 10,4'' TFT farebný display
- bezúdržbový dizajn (nie je nutná záložnej batérie)
CNC-riadiace funkcie a údaje
- technologický paket SINUMERIK MDynamics s prostredím Advanced Surface pre aplikácie výroby foriem
- čas zmeny viet: ~ 2 ms (PPU 260/261)/~ 1 ms (PPU 280/281)
- počet viet Look Ahead: 100 (PPU 260/261)/150 (PPU 280/281)
- zrýchlenie s obmedzením rázov
- dynamická regulácia
- 4 osá súbežná interpolácie (X, YZ, os otáčania)
- lineárne, kruhová a špirálové interpolácia
- rezanie vnútorných závitov bez vyrovnávacieho púzdra a frézovanie závitov
- orientované zastavenie vretena
- prepínanie palca/metricky
- koncept FRAME pre individuálne transformácie, rotácie, zmeny mierky a zrkadlenie
- 100 nastaveitelných posunov nulových bodov
- synchrónne akcie a rýchle vykonávanie pomocných funkcií
CNC-technologické cykly
- sú k dispozícii technologické cykly pre programovanie pracovných krokov programGUIDE a ShopMill
- veľký výber vŕtacích cyklov
- veľký výber frézovacích cyklov pre štandardné geometriu
- veľký výber vzorov umiestnenie pre vŕtacie a frézovacie operácie
- High Speed Settings pre aplikácie pri výrobe foriem
- počítač geometria pre voľné zadávanie obrysov
- cyklus opracovanie výrezov/výstupkov v obryse s ostrovčekmi
grafické funkcie
- prvky animácie: pomocník pre parametre opracovanie so sekvenciami vyobrazenie pohybu
- grafický systém pomocníka online, porovnateľný s PC
- grafická CNC silumace a zobrazenie rovín
CNC-správa nástrojov
- zobrazenie údajov o nástroji a zásobníka v jednom obrázku
- správa nástrojov s čitateľným označením nástrojov
- funkcie zakladanie a odoberanie pre jednoduché priradenie zásobníkov
- počet britov nástroje: 256 (PPU 260/261)/512 (PPU 280/281)
- správa nástrojov so strážením životnosti nástrojov
štandardná výbava
- Riadenie Siemens 828D
- Elektromagnetická zvieracie príložka
- systém chladenia chladiacou kvapalinou
- Os Y s lineárnou stupnicou
- elektrické ručné koliesko
- automatické centrálne mazanie
- Orovnávacie brúsnych kotúčov
- objímka brúsnych kotúčov
- pracovné svietidlo LED
- vyvažovacie tŕň
- úplne uzavretá skriňa
- Inštalačný a adjustačné materiál
- Schránka s nástrojmi
- Návod na obsluhu
obrobok, hmotnosť (max.) | 450 kg |
vzdialenosť hlava vretena - horná strana stola | 620 mm |
rozmery stola | 400x800 mm |
drážky T, šírka | 14 mm |
počet drážok T | 3 ks |
delenie (elektronické ručné koliesko) osi Y | 0,001 mm/min |
dráha pojazdu - os X | 930 mm |
dráha pojazdu - os Y | 430 mm |
otáčky vretena | 50 - 2.300 1/min |
rýchly chod v osi X | 1.000 - 40.000 mm/min |
rýchly chod v osi Y | 1.200 mm/min |
rýchly chod v osi Z | 1.000 - 12.000 mm/min |
polohovacie presnosť v osi Y | 0,0015 mm |
opakovaná presnosť - os Y | 0,001 mm |
servomotor osi X | 3,1 kW |
výkon motora hlavného pohonu | 5,3 kW |
servomotor osi Z a Y | 2,3 kW |
rozmery brúsnych kotúčov | 400x40x127 mm |
rozmery | 2,8x2,43x2,4 m |
hmotnosť | 5.000 kg |
