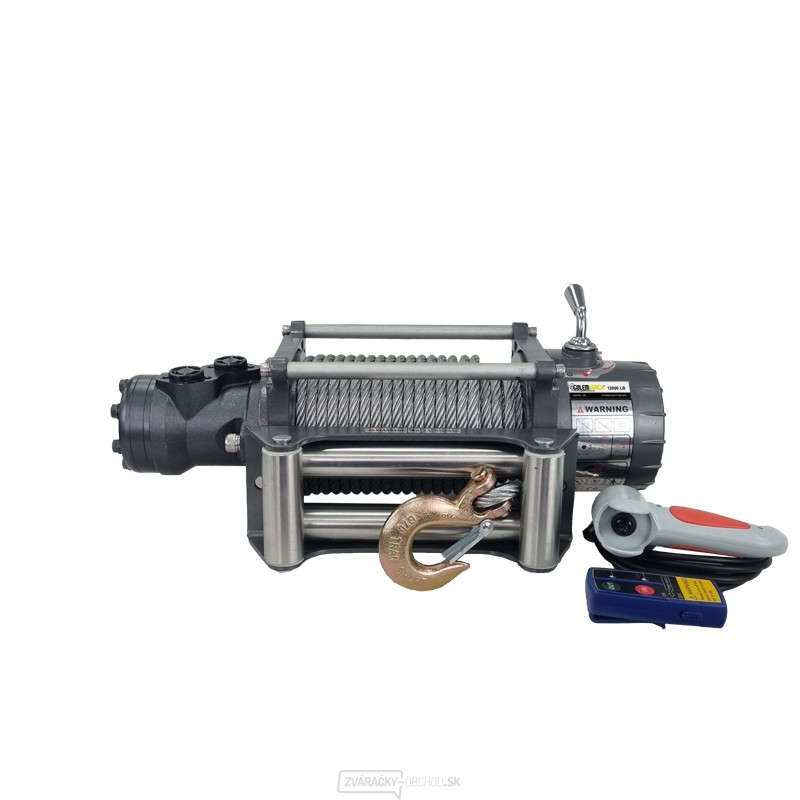

Hydraulický navijak Golemwinch 5.4 tun 12V
Hydraulický navijak Golemwinch s ťažnou silou 12000 lb (5,4 t) je robustný model navijaku s hydraulickým systémom pohonu, používaný pre odťahovky, väčšie offroad vozidlá, sťahovanie dreva v lese a pod. Hlavnou prednosťou hydraulických navijakov je možnosť pracovať dlhšiu dobu v kuse oproti modelu s elketrickým motorom.
Ďalšou výhodou tohto hydraulického navijaka je použitie dvojitej brzdy, na motore a prevodovke. Súčasťou dodávky je všetko príslušenstvo, vrátane elektronického ovládania ventilov pomocou bezdrôtového a káblového ovládania.
POPIS VÝROBKU
- max. ťažná sila 5400 kg
- vhodné pre off-road/osobné odťah
- varianta 12 V, hydraulika
- diaľkové i káblové ovládanie
- kvalitná oceľová planétová prevodovka
- spĺňa normu STN EN 14492-1 (STK)
- CE Certifikát
OBSAH BALENIA
- navijak 12000 lb
- ovládacie box + prepojovacie káble
- ovládacie ventily hydrauliky
- 4-cestná navádzacie Rolny lana
- oceľové lano (navinuté)
- oceľový hák + popruh
- diaľkové i káblové ovládanie
- montážny materiál/skrutky
- slovenský návod na obsluhu
TECHNICKÁ ŠPECIFIKÁCIA
Typ: Golemwinch 12000HD
Menovitá ťažná sila: 5400 kg (12000 lb)
Výtlak motora: 65 ml/R
Prietok oleja: 5 - 60 l/min.
Tlak: 25 - 130 bar
Napájacie napätie: 12 V DC
Prevodovka: 3-stupňová planétová (oceľ)
Spojka: ozubený veniec (oceľ)
Brzda: dvojitá samosvorná (oceľ)
Prevod: 31,2: 1
Veľkosť bubna: 64 x 224 mm
Lano: l = 26 m/∅ 9,5 mm (oceľ)
Ovládanie: diaľkové aj lanové
Rozteč skrutiek: 254 x 114 mm
Celkové rozmery: 535 x 160 x 222 mm
ZÁVISLOSŤ POČTU VRSTIEV navinutého LANA MAX. Ťažnú silu navijaka
|
vrstva lana |
1 |
2 |
3 |
4 |
|
menovitá ťažná sila (kg) |
5450 |
4700 |
4050 |
3492 |
|
navinutia na bubne (m) |
5,1 |
11,5 |
19,3 |
26 |
rýchlosť navíjania
| Ťah laná, kg | Tlak, MPa (psi) | Prietok, l/min | Rýchlosť lana, m/min |
| 0 | 2,0 (290) | 5 | 0,5 |
| 1360 | 3,0 (479) | 10 | 1,1 |
| 2720 | 6,5 (943) | 20 | 2,3 |
| 4090 | 8,5 (1233) | 35 | 3,9 |
| 5440 | 11,0 (1595) | 45 | 5,2 |
