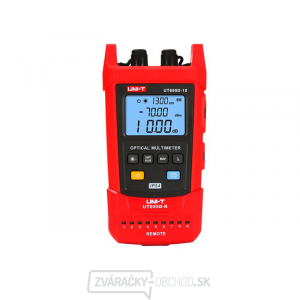

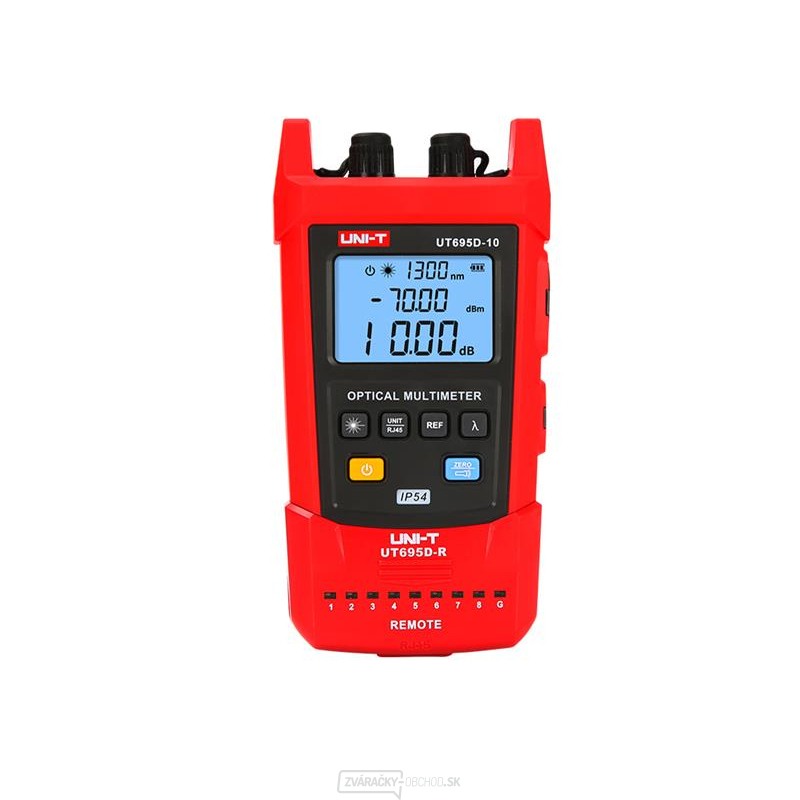

UNI-T UT695D-10 Tester optických vlákien
Ručný mini optický multimeter UT695D-10 integruje tri funkcie: meranie výkonu optického signálu, detekciu kontinuity optických vlákien a test poradia káblov LAN. Prístroj má ergonomický dizajn a vysokú odolnosť proti prachu a vode (IP54) a je určený na profesionálne použitie pri výstavbe a údržbe optických telekomunikačných sietí. Prístroj má zabudované univerzálne konektory FC/SC/ST pre optické vlákna. V ľavom konektore je výstup laserového zdroja s vlnovou dĺžkou 650 nm a optickým výkonom 10 mW, ktorý postačuje na meranie optických káblov s dĺžkou do 10 km a zisťovanie porúch na týchto kábloch. Pravý optický konektor je vstupom optického merača výkonu pri kalibrovaných vlnových dĺžkach 800 až 1700 nm s lnGaAs detektorom. Na tomto vstupe dokáže optický multimeter automaticky identifikovať modulačnú frekvenciu 0 Hz, 270 Hz, 1000 Hz a 2000 Hz vysielanú zdrojom svetla. Absolútny výkon prichádzajúceho lúča možno merať v lineárnych hodnotách (v nW, μW, mW) alebo v logaritmických hodnotách (v dBm).
Možno merať aj relatívne výkonové straty na optickom vlákne alebo pasívnych optických prvkoch. Prístroj má veľmi široký rozsah testovania optického výkonu, automatickú identifikáciu frekvencie svetelnej modulácie, automatické vypnutie, pamäť vlnových dĺžok, užívateľskú kalibráciu, podsvietenie displeja, zabudovanú LED baterku. Na testovanie metalických vedení LAN majú hlavná jednotka aj odnímateľná prijímacia časť konektory RJ45 so sériou deviatich indikačných LED. Zariadenie spĺňa požiadavky noriem EN61326-1: 2013 a EN61326-2-2: 2013.
Parametre produktu:
- meranie absolútnych vyžarovacích výkonov v optických vláknach
- meranie strát vyžarovacieho výkonu na pasívnych prvkoch a dlhých úsekoch optických vlákien
- detekcia poruchy optického súboru, lokalizácia miesta prerušenia optického vlákna
- identifikácia optického súboru medzi koncovými bodmi
- súčasné meranie v lineárnych jednotkách (mW, nW, μW) a logaritmických jednotkách (dBm)
- optický vysielač 650nm/10mW
- optický prijímač s kalibrovanými vlnovými dĺžkami
- detekcia modulácie lúča
- funkcia samokalibrácie používateľa
napájanie z lítiových batérií s výdržou ≥ 60 hodín prevádzky
- odolnosť proti pádu z výšky 2 m
- odolnosť proti prachu a vode IP54 (len hlavná jednotka)
- test sekvencie kovových vodičov v kábloch LAN
Technické parametre:
- optické konektory: FC, SC a ST
- typ detektora optického merača výkonu: lnGaAs
- rozsah vlnových dĺžok optického merača výkonu: 800 nm až 1700 nm
- kalibrované vlnové dĺžky prijímača: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 1650 nm
- rozsah merania výkonu: -70 ~ 3dBm
- neistota merania výkonu: ± 5 %
- rozlíšenie displeja: lineárne: 0,1 % ; logaritmické: 0,01 dBm
- lokalizátor chýb - laserový zdroj: vlnová dĺžka 650 nm ± 10 nm
- výkon zdroja: 10 mW (max. 8 až 10 km merateľnej dĺžky optického vlákna)
- displej: viacriadkový, podsvietený, 42 mm x 33 mm
- napájanie: lítiová batéria 1050 mAh
- prevádzkový čas na jedno nabitie: ≥ 60 hodín
- spotreba energie: < 30 mA pri vypnutej funkcii vizuálneho vyhľadávača chýb
- spotreba energie: < 130 mA, keď je zapnutá funkcia vizuálneho vyhľadávača chýb
- indikácia slabej batérie: pri 3,3 V
- automatické vypnutie: pri 3 V
- vstavaná LED baterka
- prevádzková teplota/vlhkosť: 0 °C - 40 °C / 20 - 75 % relatívnej vlhkosti (nekondenzujúca)
- teplota/vlhkosť pri skladovaní: -10°C - 50°C / 10 - 90% RH (nekondenzujúca)
- pracovná nadmorská výška: ≤2000 m
- krytie: IP54 (len hlavná jednotka)
- farba výrobku: červená a sivá
- rozmery výrobku: 132 x 68 x 31 mm
- čistá hmotnosť výrobku: 168 g
Obsah jednotlivých balení:
- tester UT695D-10: 1 ks
- USB nabíjací kábel: 1 ks
- vstavaná LiPo batéria 1050 mAh: 1 ks
- anglický, český, slovenský návod: 1 ks
Veľkoobchodné balenie:
- štandardné množstvo kartónu: 10 ks
- štandardné rozmery kartónu: 305 x 270 x 130 mm
- celková hmotnosť kartónu: cca 2,7 kg
