Popis produktu

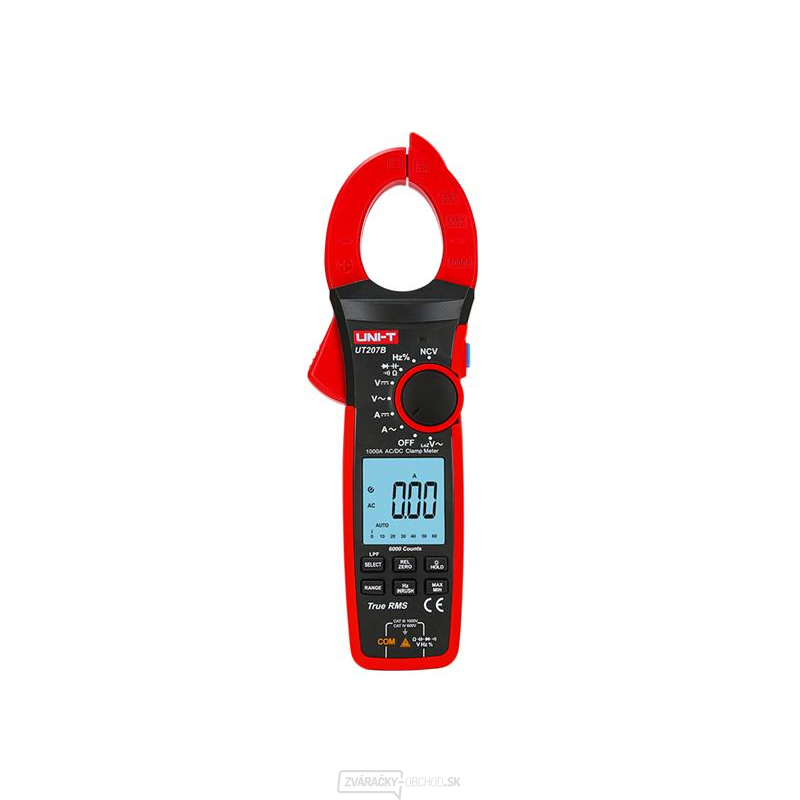

Multimeter UNI-T UT207B kliešťový
Na tento výrobok poskytujeme 3 roky záruku. Digitálny kliešťový merač UT207B slúži na meranie striedavých a jednosmerných napätí do 1000V, AC a DC prúdov do 1000A a frekvencie pri nízkom napätí (nn) do 1000V a prúde do 1000A v rozmedzí 40Hz až 40Hz až 40Hz. Na všetkých rozsahoch má ochranu pred väčším napätím ako 1000V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 43 x 45 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3krát/s). Maximálna zobraziteľná hodnota je 6000. Displej obsahuje analógovú 31 dielkovú stupnicu (bar graf). Rozovretie čeľustí umožňuje meranie na kábloch s priemerom až 42mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúka. Bez krytov na hrotoch je možné merať testovacími káblami len na rozvodoch nn kategórie CAT II (napríklad zásuvky 230V). Snímačom je citlivá Hallova sonda. Možnosť dokúpenia pružnej slučky na meranie prúdov až do 3000A. Napájacia batéria 3ks 1,5 V R03. Príkon merača je cca 1,8 mA. Prístroj má funkciu automatickej úspory energie - po 15tich minútach prechádza do režimu spánku, kedy má spotrebu len
Parametre produktu :
- meranie AC/DC napätia a prúdu, odporu, diód, spojitosti, kapacity
- automatické zobrazenie polarity
- meranie frekvencie prúdov a nízkych napätí (nn) do 1000 V v rozsahu 40 až 400Hz
- meranie frekvencie malého napätia (mn) v rozsahu 10Hz až 1MHz
- meranie kapacít 60nF až 60mF
- pomerové (relatívne) meranie napätia a kapacít
- viac segmentový displej a zvukový/vizuálny alarm
- ochrana pred napätím väčším ako 1000V naprieč rozsahmi
- funkcia NCV - bezkontaktná detekcia vodičov pod napätím
- funkcia LoZ V~ meranie s nízkou vstupnou impedanciou (cca 2kΩ) prístroja
- funkcia INRUSH - meranie prechodového deja dlhého do 100msec - spúšťacieho prúdu pri zapínaní spotrebiča až do 3000A s prídavnou pružnou slučkou
- funkcia LPF ACV - meranie AC napätia s nf filtrom (cca 2,5kHz) na meničoch aj s variabilnou frekvenciou
- funkcia merania frekvencie/pracovného cyklu
- možnosť voľby automatického alebo manuálneho prepínania rozsahov
- zabudované svietidlo
- presnosť merania prúdov a napätia je garantovaná pri využívaní rozsahu v rozmedzí 5% až 100% rozsahu, pri hodnote 5% rozsahu je potrebné zmeniť rozsah
Technické parametre:
1. Meranie AC prúdu ( rozsahy/rozlíšenie/presnosť ):
60,00A/0,010A/40Hz ~ 400Hz (2,0%+9)
600,0A/0,100A/40Hz ~ 400Hz (2,0%+5)
1000,0A/1A/40Hz ~ 400Hz (2,0%+5)
- presnosť monitorovania kmitočtu pri meraní AC prúdu v rozmedzí 40 až 400Hz je (0,1%+3) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 1000A
2. Meranie AC spúšťacieho prúdu ( rozsahy/rozlíšenie/presnosť ):
60,00A/0,010A/40Hz ~ 400Hz (10,0%+10)
600,0A/0,100A/40Hz ~ 400Hz (10,0%+10)
1000,0A/1A/40Hz ~ 400Hz (10,0%+10)
- ochrana proti preťaženiu pri 1000A
s pružnou prúdovou slučkou
30,00A/0,010A/40Hz ~ 400Hz (10,0%+10)
300,0A/0,100A/40Hz ~ 400Hz (10,0%+10)
3000,0A/1A/40Hz ~ 400Hz (10,0%+10)
- ochrana proti preťaženiu pri 3000A
3. Meranie DC prúdu ( rozsahy/rozlíšenie/presnosť ):
60,00A/0,010A/(2,0%+5)
600,0A/0,100A/(2,0%+5)
1000,0A/1A/(2,0%+5)
- ochrana proti preťaženiu pri 1000A
4. Meranie AC napätia ( rozsah/rozlíšenie/presnosť ):
6,000V/0,001V/40Hz ~ 400Hz (1,2%+3)
60,00V/0,010V/40Hz ~ 400Hz (1,2%+3)
600,0V/0,100V/40Hz ~ 400Hz (1,0%+8)
1000,0V/1V/40Hz ~ 400Hz (1,0%+8)
- presnosť monitorovania kmitočtu pri meraní AC napätia v rozmedzí 40Hz až 400Hz (0,1%+3) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MGΩ
5. LPF AC V (meranie s nízkofrekvenčným filtrom cca 2,5kHz)
( rozsah/rozlíšenie/presnosť ):
600,0V/0,1V/(2,0% +5)
1000,0V/1V/(2,0% +5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MGΩ
6. LPF AC V (meranie s nízkou vstupnou impedanciou cca 2kΩ)
( rozsah/rozlíšenie/presnosť ):
600,0V/0,1V/(2,0% +5)
1000,0V/1V/(2,0% +5)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 2kΩ
7. Meranie DC napätia ( rozsah/rozlíšenie/presnosť ):
600,0mV/0,100mV/(0,8% +3)
6,000V/0,001V/(0,5% +3)
60,00V/0,010V/(0,5% +3)
600,0V/0,100V/(0,5% +3)
1000,0V/1V/(0,5% +3)
- vstupná impedancia cca 10MΩ
- ochrana proti preťaženiu pri 1000Vrms
8. Meranie odporu ( rozsahy/rozlíšenie/presnosť ):
600,0Ω/0,1Ω/(1,0%+3)
6,000kΩ/0,001kΩ/(1,0%+2)
60,00kΩ/0,01kΩ/(1,0%+2)
600,0kΩ/0,1kΩ/(1,0%+2)
6,000MΩ/0,001MΩ/(2,0%+8)
60,00MΩ/0,01MΩ/(2,0%+8)
- ochrana proti preťaženiu pri 1000 Vrms
- napätie otvoreného obvodu cca 1V
9. Kontrola spojitosti obvodov:
- pri nameranom odpore menšom ako 30Ω signalizácia súvislého obvodu zaznie bzučiak
- pri nameranom odpore väčšom ako 70Ω signalizácia rozpojeného obvodu neznie bzučiak
- neistota v rozmedzí 31Ω až 69Ω
- napätie otvoreného obvodu asi 1,0V
- meranie na rozsahu 600Ω, s rozlíšením 0,1Ω
- ochrana proti preťaženiu pri 1000 Vrms
10. Meranie diód:
- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 3,0V
- meranie na rozsahu 6,000V, pri rozlíšení 0,001V
11. Meranie kapacity ( rozsahy/rozlíšenie/presnosť ):
60,00nF/0,01nF/(4,0%+25)
600,0nF/0,1nF/(4,0%+5)
6,000μF/0,001μF/(4,0%+5)
60,00μF/0,01μF/(4,0%+5)
600,0μF/0,1μF/(4,0%+5)
6,000mF/0,001mF/10,0% +9
60,00mF/0,01mF/10,0% +9
- ochrana proti preťaženiu pri 1000 Vrms
12. Meranie frekvencie a Pracovný cyklus (plnenie) ( rozsahy/rozlíšenie/presnosť ):
frekvencia: 10Hz až 1MHz/0,01Hz až 1kHz/(0,1% + 3)
plnenie: 10% až 99,0%/0,1%/(2,6% + 7)
- Poznámka 1 ) Citlivosť merania:
10Hz až 100kHz: 250mVrms vstupná amplitúda 20V RMS
100kHz až 10MHz: 600mV RMS vstupná amplitúda 20V RMS
- Poznámka 2 ) Meranie plnenia ( pracovného pomeru ) je použiteľné iba pre štvorcovú vlnu 10Hz až 10kHz:
2Vpp vstupná amplitúda 20V pp
- ochrana proti preťaženiu pri 1000 Vrms
13. Bezkontaktné snímanie elektrického poľa (NCV):
- umožňuje detekovať vodiče pod napätím - ako sa zvyšuje intenzita detekovaného napätia, bude zobrazených viac segmentov bar grafu as vyššou hodnotou sa často spustí bzučiak a LED začne blikať
Ďalšie parametre:
- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režime na meranie napätia a kapacity: áno
- zadržanie dát ( HOLD ): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájania: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 43 x 45 mm
- rozmery výrobku: 272 x 81 x 43,5 mm
- čistá hmotnosť produktu: 450g
- farba výrobku: červená a šedá
Obsah balenia:
- kliešťový multimeter UT207B: 1ks
- testovacie káble: 1 pár
- batéria 1,5 V (R03): 3ks
- návod na použitie: 1ks
Veľkoobchodné balenie:
- štandardné množstvo na kartón: 10ks
- štandardné rozmery kartónu: 355 mm x 330 mm x 315 mm
- štandardná hrubá hmotnosť kartónu: 7,1 kg
