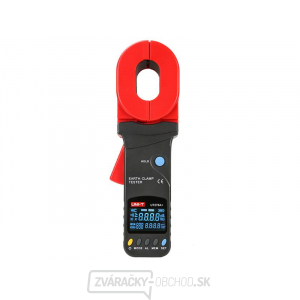

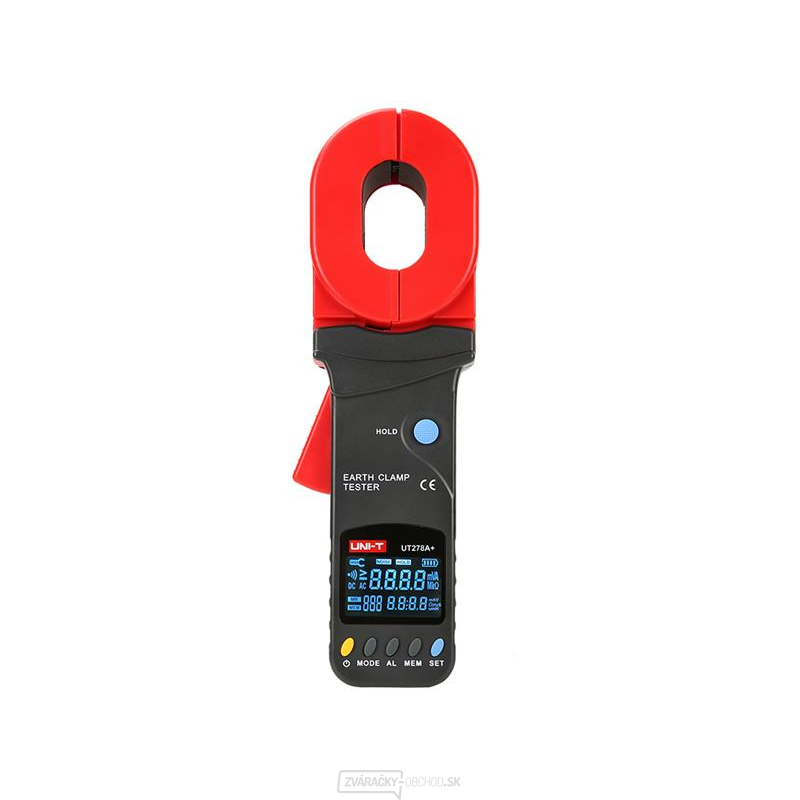

Meracie kliešte na uzemnenie UNI-T UT278A+

Prístroj UT278A+ od výrobcu UNI-T je kliešťový tester uzemňovacích odporov. Na princípe vzájomnej indukcie môže merať zemniace odpory bez rozpojovania zemniacich vodičov a bez pomocných elektród, a to v uzemňovacích sústavách s viacerými zemničmi aj s jedným uzemničom. Na rozdiel od podobného prístroja UT276A+ má rozšírený rozsah merania odporov zemnej slučky až na 1200Ω a navyše vie merať aj unikajúce prúdy zemnou slučkou v rozsahu 0,00 až 20,0A.

Tester je navrhnutý na profesionálne použitie s odolnosťou voči nárazom, prachu a vlhkosti a je riadený mikroprocesorom pre presnú identifikáciu odporu uzemnenia, vrátane funkcie rýchlej filtrácie rušivých signálov, s využitím pokročilých aritmetických metód. Je určený na meranie zemniacich sústav v elektrárňach, energetických a telekomunikačných rozvodoch, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a pri údržbe v priemyselných podnikoch, všade, kde je používaná elektrina ako priemyselný zdroj energie, alebo kde je potrebné kontrolovať uzemňovací odpor bleskozvodov. Prístroj meria odpor zemnej slučky od 0,01 Ω do 1200 Ω s rozlíšením 0,001 Ω a unikajúce prúdy 0 až 20A , namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a súčasne je možné hodnoty uložiť do internej pamäte ( až 300 skupín hodnôt). Napájanie prístroja je zo štyroch ceruzkových alkalických batérií 1,5V.

Vyrobené podľa bezpečnostnej regulácie IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.

Parametre produktu :

  • rozsah merania odporov zemnej slučky: 0 až 1200Ω
  • rozlíšenie 0,001 Ω
  • rozsah merania unikajúcich prúdov zemnou slučkou: 0 až 20,0A
  • rozlíšenie 0,01mA
  • automatické nastavenie rozsahu
  • štvormiestny displej EBTN
  • súčasné zobrazenie odporu a prúdu na jednej obrazovke
  • nastavenie limitu odporu so zvukovou indikáciou prekročenia
  • filtrácia rušivých signálov
  • vysoká spoľahlivosť a odolnosť, dvojitá izolácia
  • automatická kalibrácia, kalibračné odporové slučky
  • možnosť uloženia až 300 zostáv nameraných dát
  • napájanie 4ks alkalické batérie AA, 1,5V
  • indikácia slabej batérie

Technické parametre:
metóda merania: vzájomná indukcia
rozsah merania odporov zemnej slučky: 0 až 1200Ω

rozlíšenie a presnosť merania odporu zemnej slučky:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5 Ω (1,5 % + 0,5 Ω)
v podrozsahu 100 až 199 Ω: 1Ω (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω (10% + 10Ω)
v podrozsahu 600 až 880 Ω: 20Ω (20% +20Ω)
v podrozsahu 900 až 1200 Ω: 30Ω (25% +30Ω)

rozlíšenie a presnosť merania prúdov unikajúcich zemnou slučkou:
v podrozsahu 0,00mA až 9,95mA 0,01mA (2,5% +1mA)
v podrozsahu 10,0mA až 99,0mA 0,1mA (2,5% +5mA)
v podrozsahu 100mA až 300mA 1mA (2,5% +10mA)
v podrozsahu 0,3A až 2,99A 0,01A (2,5%+0,1A)
v podrozsahu 3,0 A až 9,9 A 0,1 A (2,5 % +0,3 A)
v podrozsahu 10,0A až 20,0A 0,1A (2,5%+0,5A)

rozmery displeja EBTN: 47 x 28,5 mm
frekvencia merania: 2x/sec
súčasné zobrazenie odporu a prúdu na jednej obrazovke
rozovretie klieští: 32 x 55 mm
filter interferenčných signálov: áno
vizuálny a zvukový alarm: áno
indikácia presahu rozsahu: áno, symboly „OL Ω“, „L0,01Ω“, „OL A“
indikácia príliš veľkých interferenčných prúdov: áno, symbol „NOISE“
úložisko dát: áno, pre 300 skupín
napájanie: 6V (4ks batéria 1,5 V/AA (LR6))
spotreba: max. 50mA
indikácia slabej batérie: áno
automatické vypnutie: áno, po 5 minútach
odpor izolácie plášťa: viac ako 20MΩ (500V medzi obvodom a obalom)
odolnosť voči napätiu: 3700V/RMS AC (medzi obvodom a obalom)
maximálne vonkajšie magnetické pole: <40A/m
maximálne vonkajšie elektrické pole: <1V/m
kategória: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
prevádzková okolitá teplota a relatívna vlhkosť: 23°C 5°C, vlhkosť <75%
rozmery testera D x Š x V: 285mm x 85mm x 58mm
hmotnosť testera: 1180g (vrátane batérií)

Obsah individuálneho balenia:

  • tester UT278A+: 1 ks
  • testovacia (kalibračná) slučka 1Ω a 10Ω: 1 ks
  • batéria 1,5 V/AA (LR6): 4ks
