Popis produktu

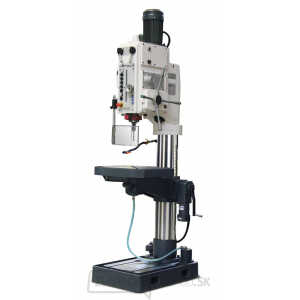

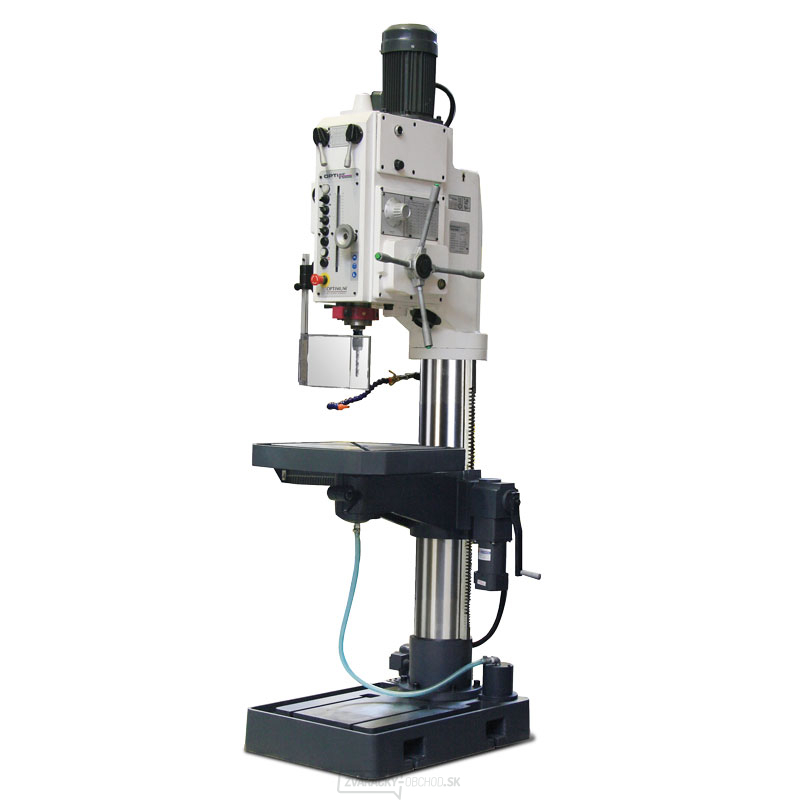

Masívna prevodová stĺpová vŕtačka OPTIdrill B 50 GSM s elektromagnetickým spínaním posuvu vretena, závitovacím cyklom a chladením. Určená na najnáročnejšie použitie.

  • Masívne liatinové prevedenie zaručuje vysokú stabilitu stroja.
  • Centrálne mazanie ozubených kolies prevodovky pomocou olejového čerpadla.
  • Vysoká presnosť a kruhovitosť vďaka tuhému vretenu, ktoré je kalené a brúsené.
  • 9 rýchlostí raditeľných pákami na prednej strane stroja a dvojstupňový elektromotor poskytujú 18 rýchlostných stupňov.
  • Masívny pracovný stôl: elektrický zdvih, veľká upínacia plocha, masívne rebrovanie, T-drážky 18 mm.
  • Integrované čerpadlo chladenia.
  • Prevodovka s kalenými ozubenými kolesami v olejovom kúpeli.
  • Závitovací cyklus pre efektívnu výrobu závitov.
  • Uzamykateľný hlavný vypínač s bezpečnostným krytím.
  • Integrovaná lampa osvetlenia pracovného stola.
  • Mechanický vyrážač pre jednoduchú výmenu nástrojov.
  • Výškovo nastaviteľný ochranný štít s mikrospínačom proti odlietavajúcim trieskam.
  • Nastaviteľný hĺbkový doraz s milimetrovou stupnicou.
  • Masívna základová doska, precízne povrchovo opracovaná.
  • Strojný posuv ovládaný elektromagnetickou spojkou so šiestimi rýchlosťami posuvu.

Rozsah dodávky:

  • Rýchloupínacia hlavička 1 - 16 mm, B16
  • Kužeľový tŕň MK4/B16
  • Osvetlenie pracovného stola
  • Chladiace zariadenie
  • Ochranný kryt skľučovadla

Technické parametre:
Vŕtací výkon trvalý | oceľ: 45 mm
Vŕtací výkon max. | oceľ: 50 mm
Vŕtací výkon max. | liatina: 60 mm
Vŕtacia hĺbka max.: 230 mm
Rezanie závitov | oceľ: M42
Rezanie závitov | liatina: M50
Vyloženie: 375 mm
Rozmery pracovného stola: 600 × 600 mm
Max. zaťaženie stola: 400 kg
T-drážky | veľkosť drážky: 18 mm
Kužeľ vretena: MK4
Strojný posuv vretena: 6/0,05 - 0,3 mm/ot.
Otáčky: 54 - 2090 ot/min
Plynulá zmena otáčok: Nie
Počet rýchlostných stupňov: 18
Max. vzdialenosť vretena a stola: 800 mm
Max. vzdialenosť vretena a základne: 1300 mm
Priemer stĺpu: 200 mm
Rozmery základne: 600 × 520 mm
Príkon: 2400/3000 W
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 600 × 2460 × 1135 mm
Hmotnosť: 950 kg
