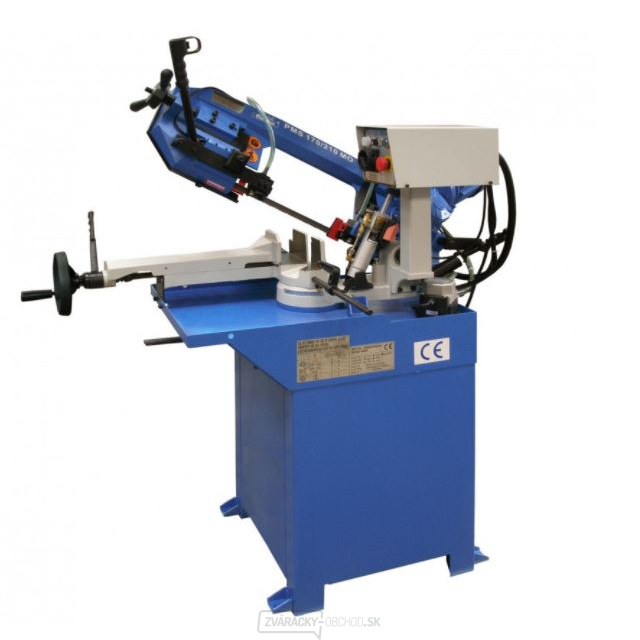

PILANA pásová píla na kov PMS 170/210 MO

Pásová píla PMS 170/210 MO patrí medzi najpopulárnejšie gravitačné pásové píly na trhu s viac ako tisíc predanými kusmi za desať rokov. Konštrukcia stroja je osvedčená a nemenná, čo zaisťuje stabilné dodávky všetkých komponentov stroja aj po desiatich rokoch prevádzky. Ovládanie stroja je prispôsobené tak, aby obsluha vykonávala čo najmenej zbytočných pohybov pri nastavovaní pásové píly. Stroj sa tiež vyznačuje veľkou kvalitou mechanického spracovania. Na píle možno deliť konštrukčná oceľ aj legovanú oceľ v rôznej profiláciu do maximálnej hrúbky 1mm vrátane plných tyčí až do priemeru 170mm.

Rameno pásové píly:

  • Rameno píly je jeden celistvý odliaty kus liatiny, čo je u kĺbových pil najlepšie možné riešenie. Liatina vďaka svojim mechanickým vlastnostiam výborne absorbuje mikro-vibrácie, ktoré vznikajú pri každom delení pílovým pásom.
  • Celková konštrukcia ramena teda zvyšuje životnosť pílového pásu, pretože elimináciou mikro-vibrácií dôjde k zníženiu trenia medzí HSS zubom pílového pásu a rezanú ocelí. Robustné rameno píly je usadené na kĺbe s nezničiteľnými kužeľovými ložiskami. Jeho vyváženie je prispôsobené tak, aby obsluhe stačilo vyvinúť len málo sily pre jeho zdvihnutie aj bez pomocou proti vratných pružín pre ručné rezanie.

Rezanie úkosov:

  • Gravitačné pásová píla má jednoduché nastavenie ramena do uhla pomocou ručnej zaisťovacej páky. Na ľavú stranu až do uhla 60 °, kde možno rezať maximálnou do Ø70 mm. Pri nastavení ramena do uhla 45 ° je možné rezať až do Ø120 mm.

Ručné a gravitačné možnosť rezania:

  • Pre menšie rozmery a profilovú oceľ možno využiť ručný mód, kde je prietok na gravitačným valci povolený na maximum a proti vratnej pružiny sú nastavené tak, aby zaisťovali mierny odpor obsluhe píly pri tlaku do rezu. Tento sytém umožňuje plynulejšie regulovať ľudskú silu pri tlaku ramena do rezu.
  • Pás sa spúšťa na rukoväti pripevnené k ramenu.
  • Neodmysliteľnou súčasťou je gravitačná prietokový hydraulický valec, ktorý umožňuje nastavenie plynulého pohybu ramena do rezu. Natavenie posuvu do rezu na valci je presné a umožňuje Vám presne reagovať na daný prierez rezaného materiálu na píle, ktorý sa v priebehu rezu mení. Pri zvýšenie záťaže, ktorú sprevádza zvýšenie vibrácií a hluku možno posuv jednoducho stiahnuť a docieliť čo najpresnejšieho rezu a čo najvyššie životnosti pílového pásu. Na prietokovom valci je koncový spínač, ktorý vypne beh pílového pásu po dokončení rezu, čo je výhodné u väčších prierezov, kde samotný rez trvá aj niekoľko minút.

Upínanie materiálu:

  • Osvedčený systém upínania materiálu, kde rýchlo nastavíte polohu posuvné čeľuste zveráka za pomocou ručného kolesa. K pevnému uchopenie materiálu slúži polohovateľná liatinová páka, ktorá zaistí pevné zverenie rôznych profiláciou materiálu vrátane rotačných tyčí, kde sú styčné body uchopenie najmenší.
  • Pevné uchopenie materiálu vo zveráku je veľmi dôležité, pretože akýkoľvek pohyb deleného materiálu pri reze znamená zničenie pílového pásu.

Čistiaca kefka:

  • Píla má voľne uložený čistiaca kefka, ktorý vynáša oceľové triesky zo zubovej medzery pílového pásu, a tým predlžuje jeho životnosť. Kefka dá výškovo nastaviť podľa jeho postupného opotrebenia.

Chladenie píly:

  • Chladenie píly je praktický vyvedené do vodiacich kociek pre čo najvyššiu účinnosť chladenia. Cyklus chladenie sa spúšťa automaticky s pílových pásom a možno ho ľahko regulovať na škrtiacim ventilu. Nádrž chladenie je ľahko dostupná pre pohľadné čistenie. Súčasti píly je odkvapkávací plech.

Technické parametre:

Napätie: 400 V
Motor: 0,75 kW
Rozmer pásu: 2110 x 20 x 0,9 mm
Rýchlosť pásu: 40, 80 m/min.
Maximálny rezný priemer: 170 mm
Rozmery stroja: 1500 x 800 x 1620 mm
Hmotnosť stroja: 156 kg
Hmotnosť balenia: 170 kg

Maximálne rozmery rezaného materiálu:
Profil guľatý/Profil štvorcový/Profil obdĺžnikový
0 ° 170 mm/170 x 170 mm/210 x 95 mm
45 ° 120 mm/110 x 110 mm/-
60 ° 70 mm/60 x 60 mm/-

Príslušenstvo k píle PMS 170/210 MO:
K pásovej píle PMS 170/210 MO možno dokúpiť rôznorodé príslušenstvo ako dopravníky, ktoré sa pripevňujú priamo k stroju. Zadné dopravník má 2000m a možno ho napájať na seba do požadovanej dĺžky. Predné dopravník má dĺžku 3000mm a mechanický doraz pre nastavenie dĺžok rezu. V ponuke je tiež tenzometer pre indikáciu napnutie pílového pásu a laserová ryska, ktorá projektuje budúce reznú líniu na delený materiál.
