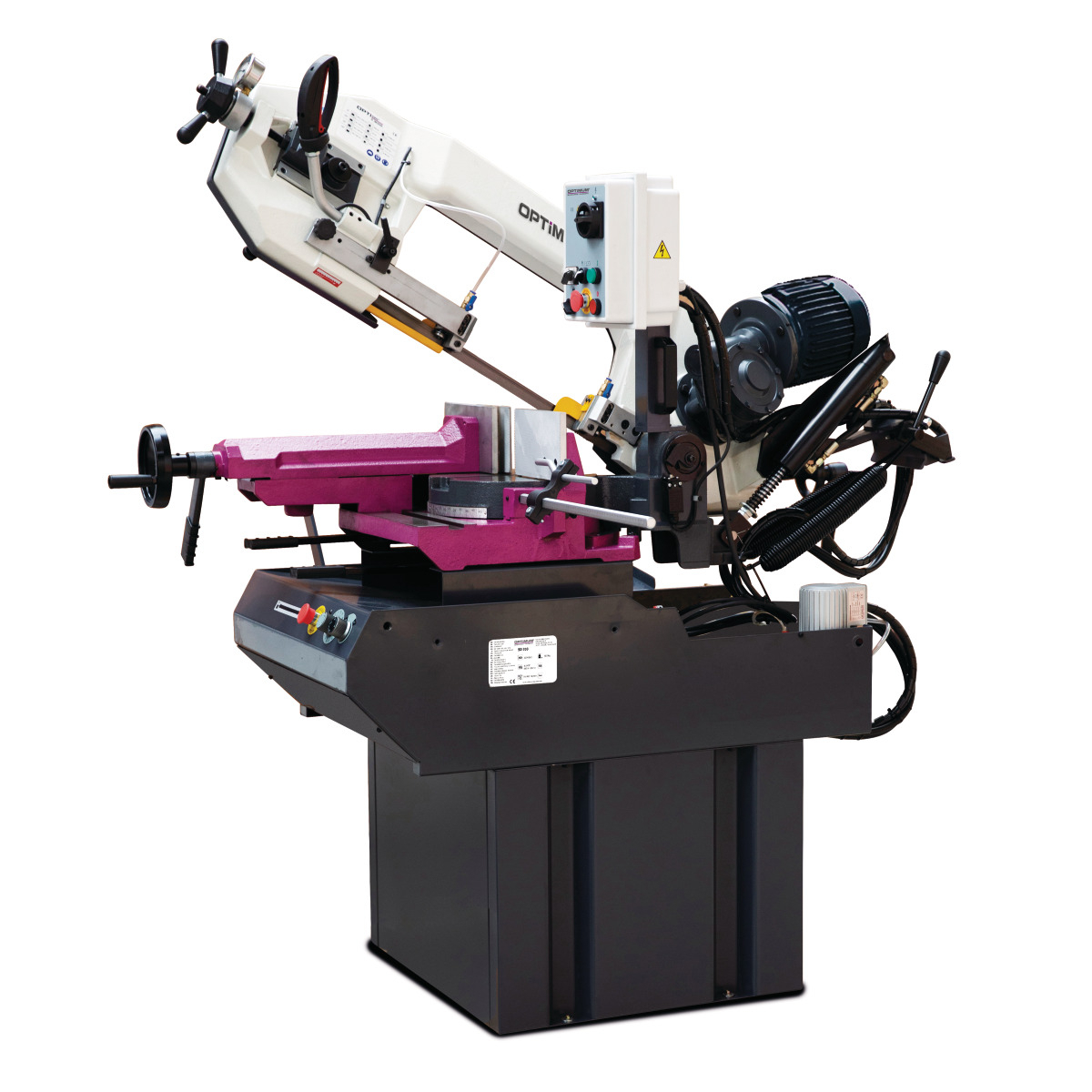

Pásová píla na kov OPTIMUM OPTIsaw SD 310V je robustná stacionárna píla s otočným pílovým ramenom, hydraulickým spúšťaním a plynulou reguláciou rýchlosti pílového pásu. Je určená na presné rezanie oceľových profilov, rúrok, tyčí a ďalších kovových polotovarov v profesionálnych zámočníckych a strojárskych prevádzkach.
Stroj ponúka maximálny priemer rezu 255 mm pri kolmom reze a kapacitu 200 × 270 mm pre pravouhlý profil. Pás s rozmermi 2 750 × 27 × 0,9 mm pracuje s plynule nastaviteľnou rýchlosťou 15–100 m/min. Trojfázový motor s výkonom 1,5 kW a napájaním 400 V poskytuje potrebný výkon aj pri nízkych rýchlostiach rezania.
Presné rezanie kovových profilov a plného materiálu
Pásová píla OPTIsaw SD 310V je vhodná na pravidelné rezanie rúrok, hranatých profilov, guľatiny a konštrukčnej ocele. Ťažká liatinová konštrukcia obmedzuje vibrácie a pomáha udržiavať stabilné vedenie pílového pásu. To je dôležité najmä pri spracovaní väčších prierezov, kde sa nepresnosti rezu môžu prejaviť pri následnom zváraní alebo montáži.
Rameno píly je možné otáčať na vykonávanie uhlových rezov v rozsahu od −60° do +45°. Pri uhlovom rezaní sa otáča samotné rameno s pílovým pásom, zatiaľ čo materiál zostáva upnutý v zveráku. Toto riešenie je praktické pri výrobe rámov, oceľových konštrukcií, zábradlí a ďalších zváraných zostáv.
Plynulá regulácia rýchlosti pomocou frekvenčného meniča
Významnou výhodou verzie SD 310V je frekvenčný menič, ktorý umožňuje plynulo regulovať rýchlosť pílového pásu. Rozsah 15–100 m/min umožňuje lepšie prispôsobiť rezné podmienky druhu kovu, veľkosti prierezu a zvolenému pílovému pásu.
Nižšie rýchlosti sú vhodné pre náročnejšie materiály, zatiaľ čo vyššie rýchlosti možno využiť za zodpovedajúcich podmienok na rezanie ľahšie obrobiteľných kovov. Správne zvolená rýchlosť spolu s vhodným ozubením pásu prispieva ku kvalite rezu a obmedzuje predčasné opotrebenie nástroja.
Hydraulické spúšťanie pílového ramena
Posuv pílového ramena do rezu je riadený hydraulickým spúšťacím valcom. Obsluha môže regulovať rýchlosť klesania ramena podľa rezaného materiálu a prierezu. Vďaka tomu je možné dosiahnuť rovnomernejší posuv bez nutnosti neustáleho ručného pritláčania.
Po dokončení rezu automatický koncový spínač zastaví stroj. Zdvíhanie pílového ramena sa vykonáva ručne. Toto usporiadanie umožňuje pohodlnú prácu pri opakovanom rezaní materiálu v bežnej dielenskej prevádzke.
Stabilné vedenie pásu a presné upnutie materiálu

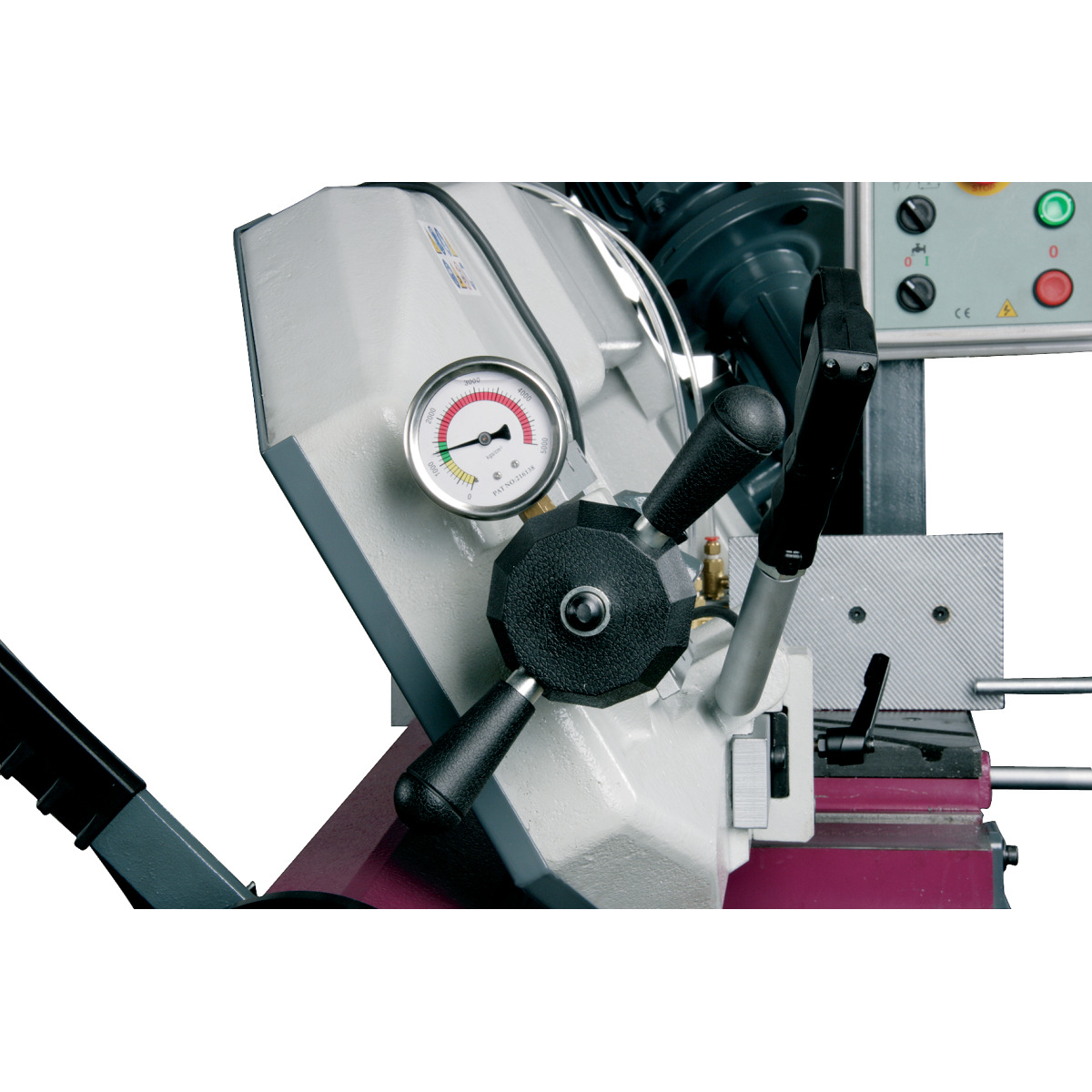

Vedenie pílového pásu je vybavené karbidovými vodiacimi lištami, ktoré pomáhajú udržiavať správnu polohu pásu pri rezaní. Napnutie pásu je možné presne kontrolovať pomocou manometra. Správne napnutie a nastavenie vedenia sú dôležité pre rovný rez aj dlhú životnosť pílového pásu.

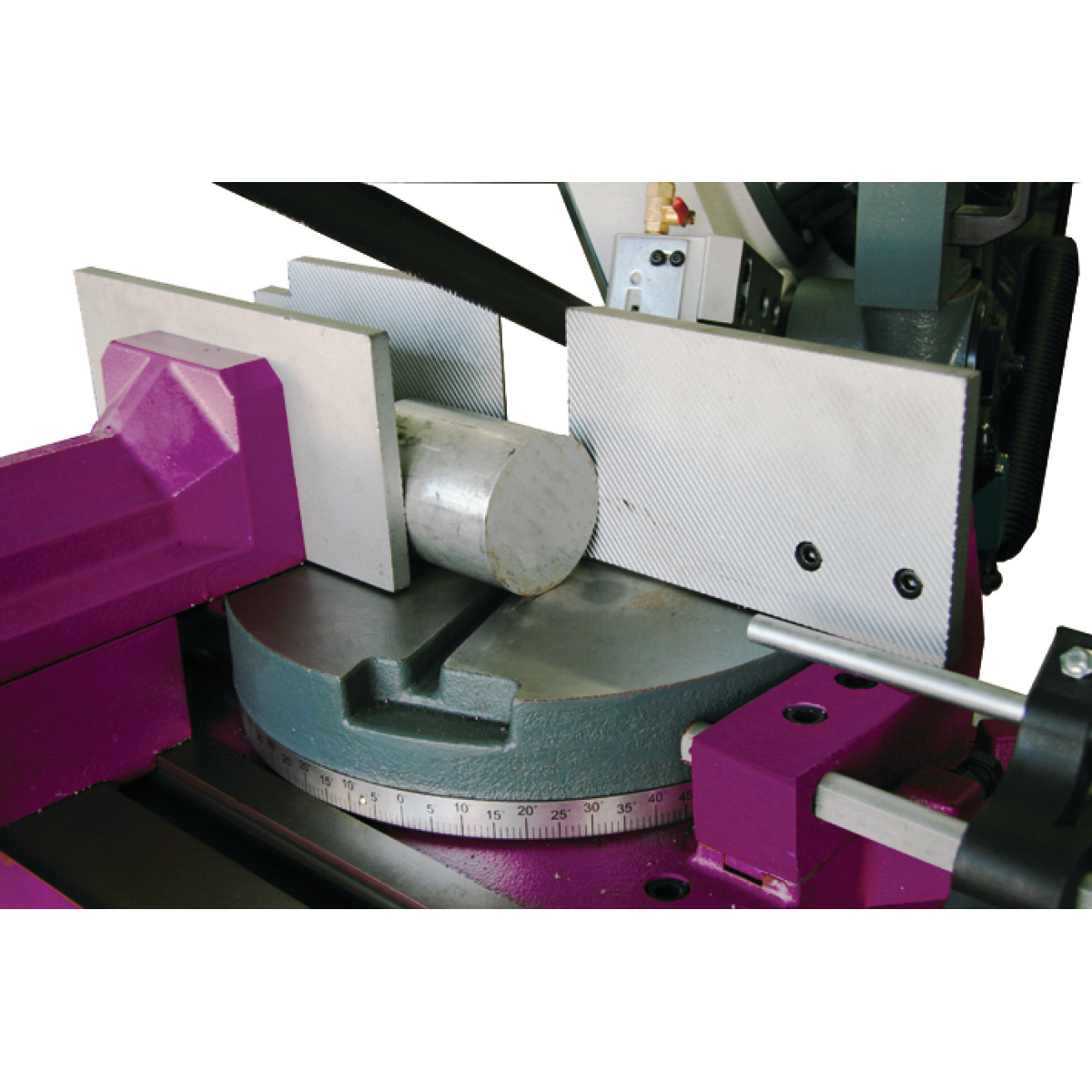

Rýchloupínací zverák umožňuje pevné upnutie obrobku a uľahčuje opakované vkladanie materiálu. Nastaviteľné dorazy pomáhajú presne nastaviť požadovaný uhol rezu. Pre opakované skracovanie dielov na rovnakú dĺžku je súčasťou dodávky aj materiálový doraz.
Integrované chladenie a čistenie pílového pásu
Píla je vybavená chladiacim systémom s čerpadlom s výkonom 100 W. Chladiaca kvapalina pomáha odvádzať teplo z miesta rezu, obmedzuje trenie a prispieva k šetrnejšej prevádzke pílového pásu.
Súčasťou konštrukcie je aj kefa na čistenie pásu od kovových triesok. Odstraňovanie triesok je dôležité pre správnu prevádzku nástroja, najmä pri dlhších rezoch alebo pravidelnom rezaní plného materiálu.
Hlavné výhody pásovej píly
- Rezná kapacita Ø 255 mm pri 90° – vhodná pre väčšie kovové prierezy.
- Plynulá rýchlosť pásu 15–100 m/min – prispôsobenie rôznym druhom materiálov.
- Frekvenčný menič – pohodlná regulácia rýchlosti rezu.
- Úhlové rezy od −60° do +45° – možnosť obojstranného naklápania pílového ramena.
- Hydraulické spúšťanie ramena – kontrolovaný posun do rezu.
- Masívna liatinová konštrukcia – stabilný chod s obmedzením vibrácií.
- Vodítka pásu z tvrdeného kovu – presné vedenie rezného nástroja.
- Kontrola napnutia pomocou manometra – jednoduchšie správne nastavenie pásu.
- Automatické zastavenie po dokončení rezu – pohodlnejšia obsluha.
- Integrované chladenie a kefa pásu – lepšie prevádzkové podmienky pri rezaní kovov.
- Rýchloupínací zverák – rýchle a pevné uchytenie materiálu.
Obsah dodávky
- Pásová píla OPTIMUM OPTIsaw SD 310V
- Bimetalový rezný pás
- Dĺžkový doraz na materiál
- Podstavec stroja
Súčasťou konštrukcie píly je chladiaci systém s čerpadlom. Vhodnú chladiacu kvapalinu a náhradné pílový pásy je možné doplniť podľa požadovaného použitia.
Technické parametre
| Výrobca | OPTIMUM |
|---|---|
| Model | OPTIsaw SD 310V |
| Rezná kapacita 90° – guľatina | 255 mm |
| Rezná kapacita 90° – profil | 200 × 270 mm |
| Rezná kapacita +45° – guľatina | 190 mm |
| Rezná kapacita +45° – profil | 160 × 160 mm |
| Rezná kapacita −45° – guľatina | 190 mm |
| Rezná kapacita −45° – profil | 140 × 210 mm |
| Rezná kapacita −60° – guľatina | 110 mm |
| Rezná kapacita −60° – profil | 110 × 210 mm |
| Rýchlosť pílového pásu | 15–100 m/min |
| Rozmery pílového pásu | 2 750 × 27 × 0,9 mm |
| Regulácia rýchlosti | Plynulá, frekvenčný menič |
| Motor píly | 1,5 kW |
| Motor chladiaceho čerpadla | 100 W |
| Elektrické pripojenie | 400 V / 50 Hz |
| Posuv do rezu | Hydraulicky regulovaný |
| Rozsah uhla | −60° až +45° |
| Rozmery stroja (D × Š × V) | 1 850 × 1 330 × 2 000 mm |
| Hmotnosť | 380 kg |
Zobraziť ďalšie parametre Skryť ďalšie parametre
Ďalšie modely nájdete v kategórii pásové píly na kov a medzi strojmi značky OPTIMUM. S výberom správnej reznej kapacity, rýchlosti pásu a vybavenia vám pomôže článok Ako vybrať pásovú pílu.
Často kladené otázky
Aký je maximálny priemer rezu pri kolmom reze?
Pri uhle 90° je možné rezať guľatinu s priemerom až 255 mm. Maximálny pravouhlý prierez je 200 × 270 mm.
Je možné plynule regulovať rýchlosť pílového pásu?
Áno. Model SD 310V je vybavený frekvenčným meničom, ktorý umožňuje plynulé nastavenie rýchlosti v rozmedzí od 15 do 100 m/min.
Je možné s touto pílou vykonávať šikmé rezy?
Áno. Otočné rameno píly umožňuje nastavenie uhla od −60° do +45°.
Je pílový pás súčasťou dodávky?
Áno. Súčasťou dodávky je bimetalový pílový pás spolu s dĺžkovým dorazom materiálu a podstavcom stroja.
